先进的弯曲PCB是一种多层复合布线板，它将印刷布线板（PWB）和柔软型PCB（FPC）以多层结构层压到一起。PWB和FPC有镀铜通孔相互连接起来。该电路板最适合用于小巧、轻便的设备之中。

特点：

(1)有如下规格的新型号可以作为手机专用的最佳解决方案。

·最小基底厚度：0.3mm（４层）、0.39mm（6层）

·最小线宽/間隔：0.075mm/0.075mm

·单面或双面柔软型PCB(FPC)的柔韧性（作为折页）：半径 3mm、180°折叠，可折叠200 000次以上。

(2)可以无接触、小间距连接，并可以在3维空间中非常紧凑地组装设备。

(3)在多层（3~8层）部分用电镀通孔实现板于板之间的连接，因而极大的增强了可靠性。

(4) 组装时的便利程度等同于通常的印刷布线板。

(5)可提供“孔上芯片”（chip on hole )规格，由此可以将“盲通孔”（Blind via Holes)用作芯片焊盘。

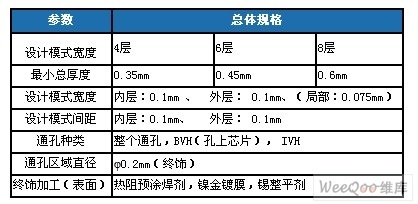

总体规格：

高级弯曲PCB的结构（6层为例）

柔软型复合多层PCB〈弯曲坚固型规格〉：

先进的弯曲PCB是一种多层复合布线板，它将印刷布线板（PWB）和柔软型PCB（FPC）以多层结构层压到一起。PWB和FPC有镀铜通孔相互连接起来。该电路板最适合用于小巧、轻便的设备之中。

特点：

(1)多个压制的层用柔软型PCB（FPC）在内部连接，因此改善了多层电路板之间的连接可靠性 ， 并且减少了连接所占的空间和接头的重量。

(2)实现了窄间隔（0.5mm）的CSP和裸芯片安装，由此实现超高密度的安装而使设备更加紧凑精巧。

(3)实现了“内部连接和通孔连接”、以及结构性层叠，所以可获得超高密度的布线设计。（给设计提供了更大的自由空间，以便使产品更小、更薄。）

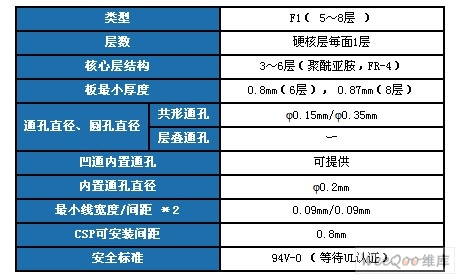

总体规格：

复合多层PCB〈坚固型规格〉

复合多层PCB可以安装0.5mm间距的CSP,因而使PCB的大小和厚度均有所减少，可以实现高密度安装设计。

特点：

(1)可以超高密度安装小间距（0.5mm）CSP IC 和裸芯片。

(2)凹通内置通孔和层叠贯通结构可实现超精细布线设计。

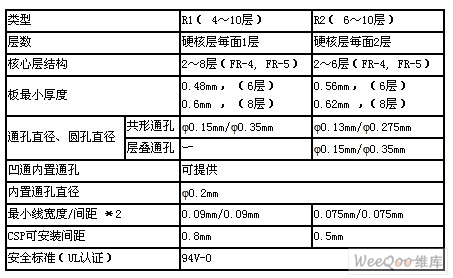

总体规格：

固型PCB

夏普的坚固型PCB可以在长时间和恶劣条件下保持持续的良好性能，并以卓越的可靠性著称，满足用户的各种需要。

特点：

(1)符合各种各样的规格，如SMT/COB/精细模式/多层PCB。

(2)从CAD设计至电路板完成，均在全流线命令监控的系统下操作。

(3)柔软型PCB和坚固型PCB可以组合。

总体规格：

系列：

柔软型PCB

柔性线路板(柔软型PCB)是为提高空间利用率和产品设计灵活性而设计的，能满足更小型和更高密度安装的设计需要。它也有助于减少组装工序和增强可靠性。

特点：

(1)可提供高密度安装电路、SMT和其它最合适的柔软型PCB。

(2)可提供用于有翻转芯片安装和线路结合能力的COF的高精度型和其它连接器安装类型。

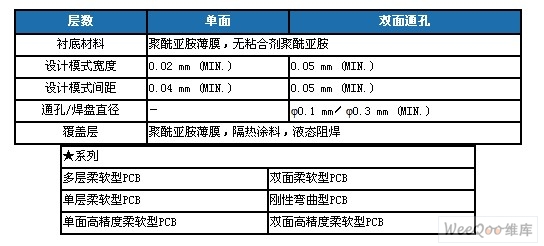

标准规格：

※其他系列
