1.引言

随着人们对房屋的装饰需要彩灯，在许多城市可以看到彩色霓虹灯。LED彩灯由于其丰富的灯光色彩，便宜的造价以及控制简单等特点而得到了广泛的应用，用彩灯来装饰街道和城市建筑物已经成为一种时尚。但目前市场上各式样的LED彩灯控制器大多数用全硬件电路实现，电路结构复杂、电路复杂、功率损耗大等缺点。此外从功能效果上看，亮灯模式少而且样式单调，缺乏用户可操作性。

全球气候暖化危机和能源紧缺在进一步推动LED照明的普及，LED照明具有环保、光效高和寿命长的特点，但在完全取代具有墙上型调光器的白炽灯方面，LED照明还存在兼容性差的先天不足。其主要原因在于：

1）现有的调光器都是针对白炽灯设计的，而白炽灯呈现的是纯阻性；LED作为固态半导体照明器件，需要恒定的直流电流驱动，所以LED照明一般都需要驱动器从交流110V/220V转换到所需要的直流电流；

2）调光器种类繁多，而且工作原理各不相同，包括前切型、后切型和智能型等；

3）LED照明器的种类也很多。这样一来，对于不同的LED照明匹配不同类型的调光器；LED的驱动器面临巨大挑战；其中，可靠性和安全性尤为重要。照明属于消费电子产品，直接接触千家万户的消费者，不仅价格要适当，更重要的是要安全可靠；即便是任一元器件失效或调光器与LED不匹配，也不能造成漏电、过热、过流等任何安全故障。

2.硬件设计

单片机控制三组小灯可以按控制单色依次点亮，还可以通过改变输出脉冲不同的占空比来控制输出电压，以控制该色LED的点亮，实现多色光LED渐变发光功能，使三种颜色的灯可以发出多种颜色，单片机控制P1口的某管脚按规定输出高低电平，输出高电平时由ULN2003输出低电平，经ULN2003反向为高电平，使驱动三极管截止，LED不能点亮，每种颜色的三个小灯由单片机芯片P1口的一个管脚控制，实现它们的顺序点亮及颜色渐变和颜色突变功能。

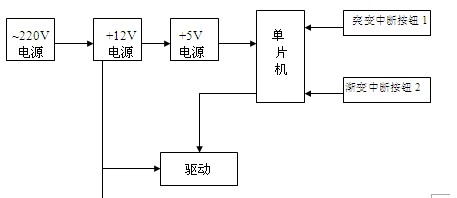

图1 LED调光原理框图

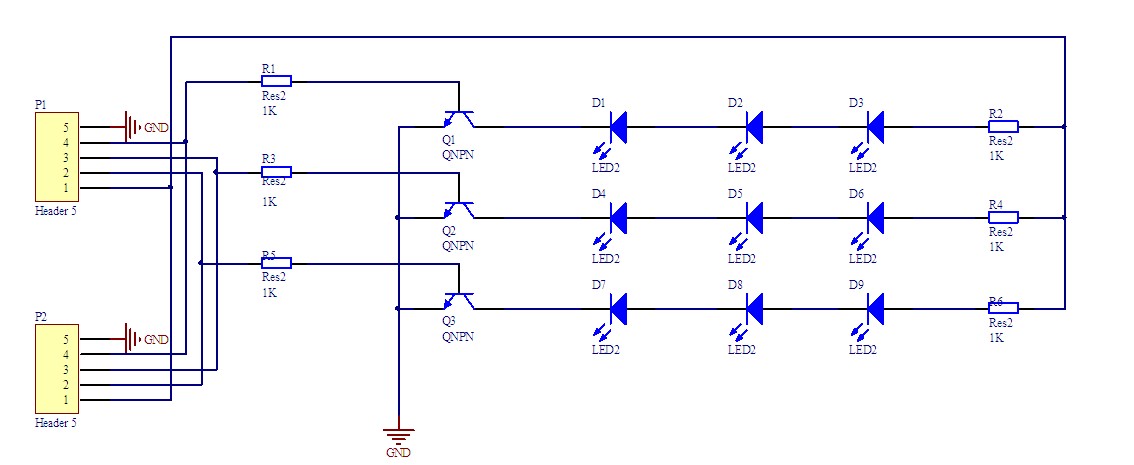

图2LED发光元件电路图

3.软件设计

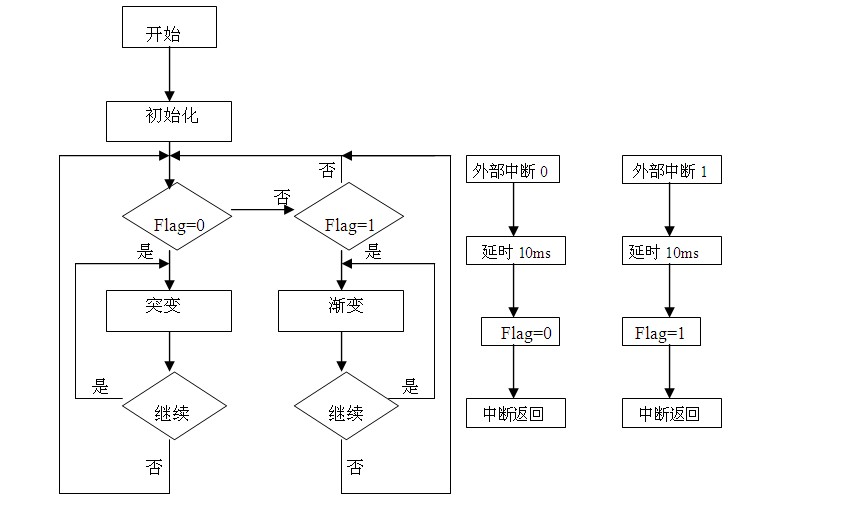

图3 单片机控制LED调光电路流程图

4.程序设计

#include<reg52.h>

sbit LED1=P1^0;

sbit LED=P1^1;

sbit LED2=P1^2;

unsignedcharCYCLE;

unsigned charPWM_ON;

void delay （unsigned int cnt）

{

while（--cnt）；

}

main（）

{ bit flag;

TMOD=0x01;

TH0=（65536-100）/256;

TL0=（65536-100）%256;

IE=0x82;

TR0=1;

CYCLE=50;

while（！flag）

{ delay（20000）；

PWM_ON++;

if（PWM_ON==CYCLE）

{ flag=1;

}

}

while（flag）

{ delay（20000）；

PWM_ON--;

if（PWM_ON==0）

{ flag=0;

}

}

}

void time（void） interrupt 1

{ static unsigned char count;

TH0=（65536-100）/256;

TL0=（65536-100）%256;

if（count==PWM_ON）

{ LED1=1;

LED=1;

LED2=1;

}

count++;

if（count==CYCLE）

{ count=0;

if（PWM_ON!=0）

LED1=0;

LED=0;

LED2=0;

}}
