单片机基础：典型的键盘、显示接口电路

时间:05-29 16:23 阅读:1453次

*温馨提示：点击图片可以放大观看高清大图

简介：（单片机基础知识之单片机结构分析）在单片机应用系统中，键盘和显示器往往需同时使用，为节省I/O口线，可将键盘和显示电路做在一起，构成实用的键盘、显示电路。下图是用8155并行扩展I/O口构成的典型的键盘、显示接口电路。键盘、显示器共用一个接口电路的设计方法除上述方案外，还可采用专用的键盘、显示器接口的芯片——8279。

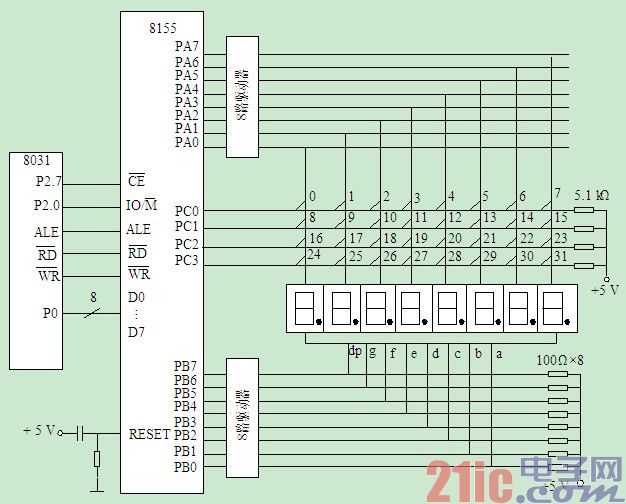

在单片机应用系统中，键盘和显示器往往需同时使用，为节省I/O口线，可将键盘和显示电路做在一起，构成实用的键盘、显示电路。下图是用8155并行扩展I/O口构成的典型的键盘、显示接口电路。键盘、显示器共用一个接口电路的设计方法除上述方案外，还可采用专用的键盘、显示器接口的芯片——8279。
