简介:德州仪器光学模块10G SFP+整体解决方案
6 测试配置
为了评估组装电路板的性能,本应用说明还描述了一个完整的测试配置,包括装置、固件(评估板)和软件(GUI)。

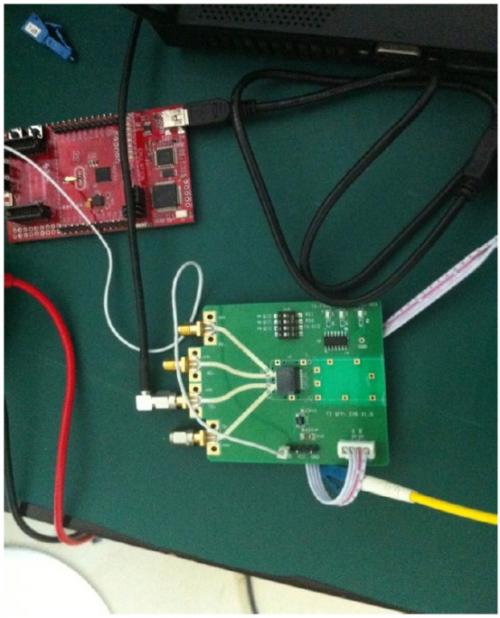

6.1 测试装置
![](http://upload.semidata.info/new.eefocus.com/article/image/2013/12/25/52ba7fd65e1d6-thumb.jpg)
![](http://upload.semidata.info/new.eefocus.com/article/image/2013/12/25/52ba7fd68dfca-thumb.jpg)
![](http://upload.semidata.info/new.eefocus.com/article/image/2013/12/25/52ba7fd691a81-thumb.jpg)
![](/Uploads/2013_12/article/efb77bdb98.jpg)

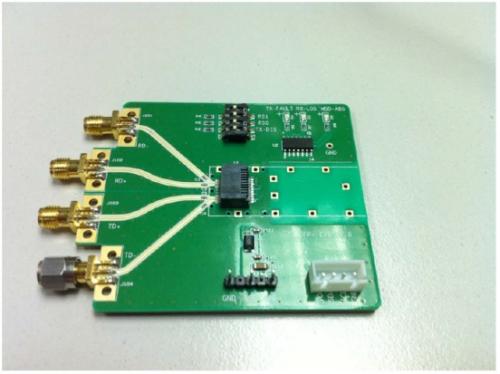

6.2 评估板
这种高速、SFP+主电路板,用于对最高11.3Gbps数据速率下工作的SFP+模块进行评估。
这种主电路板可用于测试SPF+和演示附加功能,以对TI SFP+整体解决方案进行测试、监测和编程。
![](/Uploads/2013_12/article/1b597dff52.jpg)
该评估板拥有微带传输线路和SMA连接器,用于发送和接收数据。
通过硬件(以及GUI)提供电源电流监测、电压监测和一定的数字I/O控制/监测。
