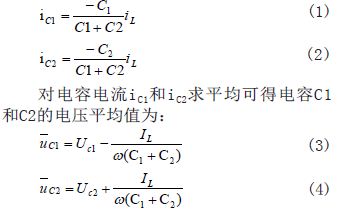

式中 c1 U 和 c2 U 为电容C1和电容C2的电压初始大小，假设两电容电压大小相等，则可得两电容电压的偏差大小为：

4.仿真和验证

对于上述的闭环系统，设置参数并进行仿真，具体参数设置如下：输入直流电压Ud=720V,输入电容C1=C2=1100uF,输出滤波电感L1=L2=750uH,预计输出的交流电压Uo=220V,频率为50Hz,额定输出功率Po=1KW.

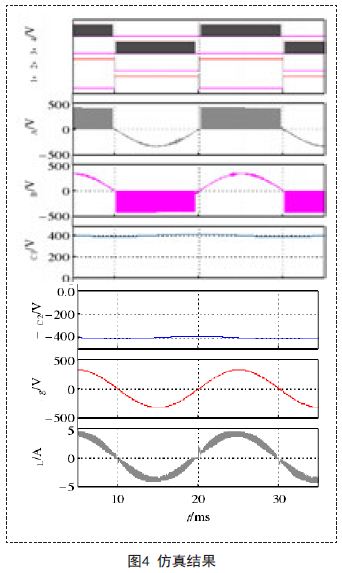

具体的仿真结果如图4所示，ug表示为电网电压，iL为电感电流，Uc1为电容C1的电压，UC2为电容C2的电压，V1~V4分别表示逆变器对于功率开关管S1~S4的控制信号。具体的工作情况：当iL大于零，即工作在正半周，Buck1电路工作，功率开关管S1,S3导通，S2,S4截至，iL2=0,此时电压uB=ug;当iL小于零，即工作在负半周时，Buck2电路工作，功率开关管S1,S3截至，S2,S4导通，iL2=0,此时电压uA=ug,本闭环系统采集电容信号，实现输入均压控制，因此输入电容UC1和UC2保持稳定。

5.总结

本文分析了传统桥式逆变电路和新型三电平双Buck逆变电路的拓扑结构，分析了普通双Buck逆变电路漏电流的产生并提出了一种新型的单相双Buck光伏逆变器的方案，这种改进型的三电平双Buck逆变电路对于逆变桥臂与地之间的寄生电容通过分压电容进行电压钳制，对于电网频率的低频率变化，抑制了漏电流的大小。针对新型的三电平双Buck逆变器电路制定相应的控制策略，通过采样电压信号，实现最大功率跟踪和均压控制。最后通过仿真波形，验证三电平双Buck逆变电路的正确性，并取得了较好的实验结果。
