MSP430G2553的launchpad上，是板载仿真器的，或许你并不陌生，一片MSP430F1612主控，一片TUSB3410为USB转串口，外加一片EEPROM（24C128）存储TUSB3410的配置信息，这大概是第一代USB型FET的经典架构。其实包括官方的和山寨MSP430FETUIF仿真器，都是大同小异的硬件配置。唯一的不同是官方FET提供JTAG和SBW接口，但是launchpad板载仿真器只提供两线SBW接口。

<ignore_js_op><ignore_js_op>也许你会发现，在F5529的launchpad上，板载仿真器有些不一样了。原先稍显复杂的架构，改成了单独的一片F5528，简洁多了！因为F5528带有USB2.0，所以TUSB3410就光荣下岗了。同样，只提供两线SBW接口。但是，对于大多数小封装的以及5系列以后的MSP430，都有SBW接口。这款板载的仿真器有新的名字--eZ FET Lite，更重要的是，这货他开源！！

<ignore_js_op>

在MSP430的wiki网站上，提供的开源的硬件原理图、PCB以及固件，以及量产和测试的工具，太厚道了~~~

http://processors.wiki.ti.com/index.php/EZ-FET_lite

<ignore_js_op>

于是，我们可以按照推荐的硬件配置，稍加改动，将USB改成A型，将接口改成标准的JTAG14针接口（虽然米有四线JTAG），替换了ESD芯片型号。调整布局，做成小巧的结构，如下图：

<ignore_js_op>

用到的主要芯片为：MSP430F5528

TLV70033

TPDE4001

然后就是焊接组装，成为下边的样子

<ignore_js_op>

然后，就是写入固件了。其实，开源的压缩包里有专门用于量产测试的固件和GUI界面，但是好像只有源码，我没找到可执行文件。于是决定曲线救国，用另一款工具下载固件---MSP430 Flasher。

你可以在这里找到它：http://processors.wiki.ti.com/in ... and_Line_Programmer

需要说明的是，给无固件的eZ FET Lite 下载固件，需要另一个全功能的FET，USB型或者LPT型皆可，总之，不管什么手段，把固件成功写到F5528的Flash中就行。

按照JTAG的线序连接好全能FET和eZ FET lite上F5528的JTAG接口，找到名字为EZFET_LITE_Rev1_1_FW_3_3_0_6.txt的固件，稍微修改下Flasher里(.bat 文件)的命令，就可以下载了。

Flasher命令行：MSP430Flasher.exe-n MSP430F5528-wEZFET_LITE_Rev1_1_FW_3_3_0_6.txt -v -z[VCC]

下载成功后，重新上电。这时候还不能用，因为还有一步没做---更新msp430.dll文件。

eZ FET lite 需要3.3.0.6或者更高版本的dll 文件。在这里找最新的DLL：http://processors.wiki.ti.com/in ... _Developers_Package

然后找到编译环境的相应文件夹，替换旧版本。比如，若你用的是IAR，那么，msp430.dll 在这个路径下：

D:\Program Files\IAR Systems\Embedded Workbench 6.4 Evaluation\430\bin

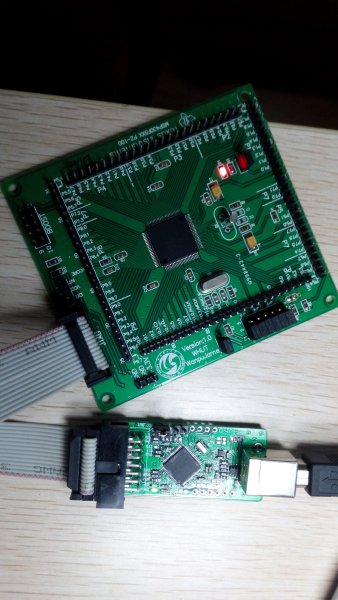

更新完后，打开IAR，新建工程，选好芯片，编译通过，就可以试用eZ FET Lite 了。从此，你拥有了一个属于自己的独立的仿真器，去征服更多的MSP430！！

<ignore_js_op>
