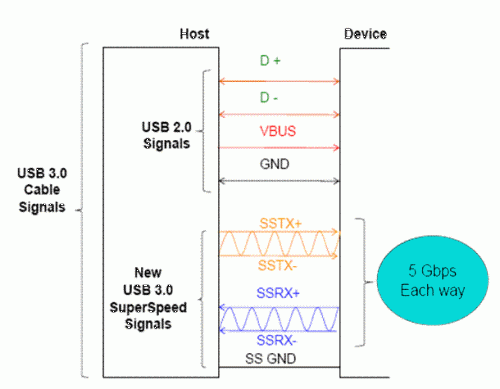

USB 3.0电缆如图1所示。

图1

USB 3.0的接口比USB 2.0接口多了5根线，这5根线分别是Shield、SSRX+/-和SSTX+/-，即是屏蔽地、超速发送差分对和接受差分对。

因此一个支持USB 3.0的U盘插到电脑上我们有必要搞清楚是D+/D-传递数据还是SSRX+/-和SSTX+/-传递数据。

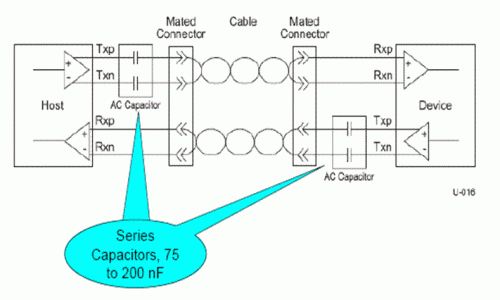

当USB 3.0的U盘连到支持3.0的电脑上后，引脚接口如图2所示。

图2

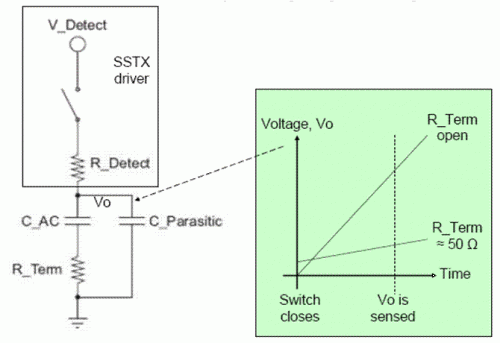

图2中两端相连的电缆会在USB主机和设备端的SSRX+/-上产生一个等效下拉电阻R_Term(其范围在18-30欧姆)，如图3所示。

图3

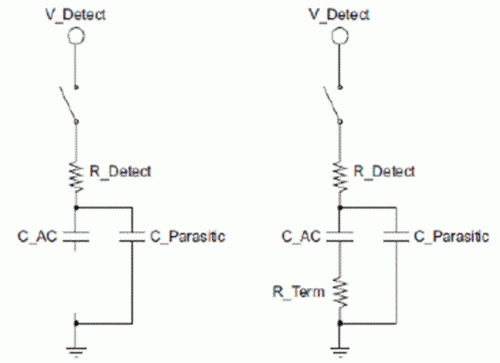

插入电缆后等效电路可以看成一个RC回路，而RC回路有一个重要特性，就是时间常数，这个常数就是R和C乘积，也是影响充放电特性的，其充放电特性如图4所示。

图4

从图4可以看出，插入和拔除电缆，将Vo充电到特定的电压，则插入电缆后，充电需要的时长增加了。电脑的USB 3.0主机就是根据这个特性探测到U盘是支持超速特性的，否则插入电缆前后如果充电到电压Vo没有时间变化的话，电脑就认为是高速U盘，而不是超速U盘了。

超速U盘就使用SSRX+/-和SSTX+/-传递数据，并且是全双工的；否则高速U盘使用D+/D-传递数据。
