MCS-51单片机有4个并行的I/O口，分别为P0口、P1口、P2口和P3口，4个并行I/O口在单片机的使用中非常重要，可以说对单片机的使用就是对这4个口的使用。这4个并行I/O口除了作为基本的并行I/O口使用，还常作为其他功能使用，如P0口经常作为地址/数据复用总线使用[1]， P2口作为高8位地址线使用，P3口用作第二功能(定时计数器、中断等等)使用。这样，单片机只有P1口作为基本的并行I/O口使用，如果在单片机的使用中对并行I/O口需求较多，对于并行I/O口的扩展就非常重要了。下面通过具体的实例(8位流水灯设计)来给出几种不同的并行I/O口扩展方法。

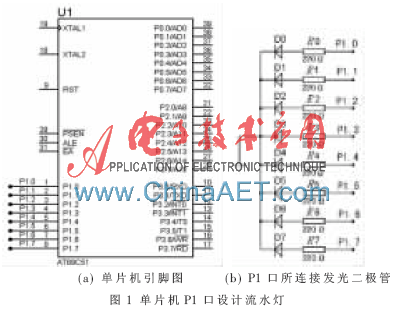

为了更好地说明以下几种不同的并行I/O口扩展方法，假设利用单片机实现流水灯的设计。采用单片机的P1口设计流水灯，电路如图1所示。

由图1可知，8只LED直接连接在单片机的P1口上，通过对单片机进行编程即可以实现8只发光二极管产生流水灯。

1 使用单片机的串行口扩展并行I/O口

单片机有一个全双工的串行口[2]，这个口既可以用于网络通信，也可以实现串行异步通信，还可以作为移位寄存器使用。当单片机的串行口工作在模式0时，若外接一个串入/并出的移位寄存器(74LS164)，就可以扩展一个8 bit并行输出口；若外接一个并入/串出的移位寄存器(74LS165)，就可以扩展一个8 bit并行输入口。如图2所示，单片机外接一个串入/并出的移位寄存器(74LS164)，这样就可以扩展8 bit并行输出口。

当单片机的串行口工作在模式0(作为移位寄存器使用)时需要注意：单片机原来的串行通信引脚RXD和TXD在这种工作方式下给出新的定义，原来用于串行接收数据的引脚RXD在这种工作模式下既可以接收也可以发送数据; 原来的串行发送引脚TXD在这种工作模式下则作为移位寄存器的脉冲输入端使用(通常接时钟端)。

单片机和串入/并出移位寄存器74LS164的连接：单片机的串行通信接收引脚RXD连接到串入/并出移位寄存器74LS164的输入引脚；单片机的串行通信发送引脚TXD连接到串入/并出移位寄存器74LS164的脉冲输入端；串入/并出移位寄存器74LS164的输出引脚连接8只发光二极管。这样,选择单片机的串行口工作模式0，通过通信引脚RXD发送实现流水灯的串行数据,然后通过74LS164转换成并行数据后传送给发光二极管，即可实现流水灯。这里需要注意74LS164数据的转换时间问题。

从图2可以看出，同样设计一个8位流水灯，采用上述方法只需要使用单片机的两个串行通信引脚RXD和TXD就可以完成。此时,对于P3口的其他位可以作为第二功能使用(定时、中断等)。

2 使用8255A(或8155)扩展并行I/O口

可编程并行接口芯片8255A[3]有3个并行的I/O口，分别为PA、PB和PC，这3个并行I/O口都可以通过编程决定它们的工作情况。8255A与单片机的连接如图3所示。

从图3中可以看出单片机与8255A的连接情况，利用单片机的P0口来分时传送地址和数据：P0口与8255A的8 bit数据线连接，用来传送数据和8255A的编程控制字；P0口连接地址锁存器74LS373输入端，74LS373的输出端连接8255A 的地址线A0、A1和片选信号CS。通过A0、A1(即P0.0、P0.1)的4种不同组合(00~11)选择8255的3个并行的I/O口之一和控制口。这样，通过对单片机和8255A编程，即可实现流水灯。

从图3可知,利用这种方法扩展I/O口一次可以扩展3个并行的I/O口。

同样,也可以使用可编程并行接口芯片8155来进行并行I/O口的扩展。8155有两个8 bit和一个6 bit的并行I/O口,同时它还有256 B的静态RAM和一个14 bit的计数器。

3 使用芯片74LS138扩展并行I/O口

74LS138 为3 线~8 线译码器，可将地址输入端(A、B、C)的二进制编码在输出端Y0~Y7对应地以低电平译出。比如：ABC=110时,则Y6输出端输出低电平信号。74LS138与单片机的连接如图4所示。

图4中，单片机的引脚P2.5、P2.6和P2.7分别连接74LS138的3个输入端A、B和C，74LS138的8个不同的输出端Y0~Y7分别连接8只发光二极管。这样，A、B和C的8种不同组合(000~111)分别选择74LS138的8个不同的输出端Y0~Y7， 即可实现流水灯。

4 几种扩展并行I/O口方法比较

使用单片机的串行口扩展并行I/O口时，单片机与串入/并出的移位寄存器(74LS164)连接比较简单，只需连接串行发送或接收引脚和移位脉冲引脚即可。但是这种扩展方法只能扩展一个8 bit并行I/O口，若需扩展更多的并行I/O口时就需要更多的移位寄存器芯片；在使用这种方法扩展并行I/O口时，需要了解串入/并出移位寄存器74LS164和并入/串出移位寄存器74LS165芯片的工作原理，还需要了解单片机的串行工作方式0工作模式。同时，如果单片机工作时需要进行串行通信，则这种方法就不能使用了。

使用并行接口芯片8255A扩展并行I/O口时，单片机与8255A的连接比较复杂，需要考虑数据线、地址线和控制线之间的连接，同时需要根据地址线的连接情况给出8255A各个并行I/O口的正确地址及8255A控制口的地址。另外，需要对8255A的编程控制字的定义及写入方法有很好的了解。但是这种扩展方法可以同时扩展3个8 bit并行I/O口，在需要扩展多个并行I/O口时此种方法比较好。

使用芯片74LS138扩展并行I/O口时，单片机与74LS138的连接比较简单，只需连接3个引脚即可。这种扩展方法也只能扩展一个8 bit并行I/O口，若需扩展更多的并行I/O口就需要更多的3线~8线芯片。但是，如果在单片机扩展其他的芯片时不需要使用高位的3根地址线(即P2.5~P2.7)，则这种方法就能很好地把这3根地址线利用起来。

参考文献

[1] 李朝青， 刘艳玲. 单片机原理及接口技术(第4版)[M]. 北京：北京航空航天大学出版社，2013.

[2] 梅丽凤.单片机原理及接口技术(修订本)[M].北京：清华大学出版社，2011.

[3] 胡汉才. 单片机原理及其接口技术[M]. 北京：清华大学 出版社，2010.
