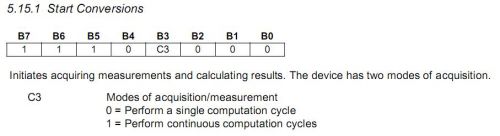

在上一节我们介绍了cs5464初始化过程，初始化完成后就可以使用cs5464测量信号了。但是怎么开始侧测量？其实只要发送命令测量命令即可。在英文手册第24页做了说明。我们浏览一下该手册。

该命令只有C3能选择0或者1。C3的值为1时，即0XE8启动一次测量。C3的值为0时，即0XE0启动连续测量。

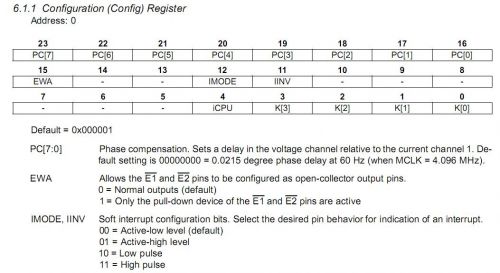

但是什么时候测量完成了？有两种方式，一种中断方式，一种查询方式。关于中方式的配置在config寄存器中进行设置。在英文手册28页做了说明，我们浏览一下。

IMODE、IINV两位确定了中断的输出形式。

00----低电平

01-----高电平

10----负脉冲

11----正脉冲

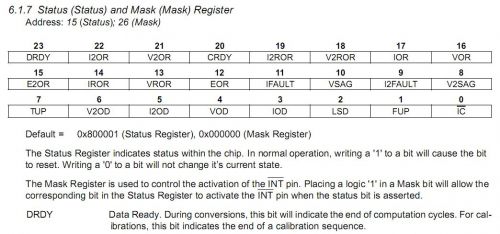

因为我在使用过程中由于硬件设计的原因，使我不能使用捕捉中断的方法得知测量结束。所以我是用查询的方式获知测量结束，可以读取结果了。通过state寄存器的的值可以获得测量是否结束。在英文手册第30页做了说明。我们浏览一下。

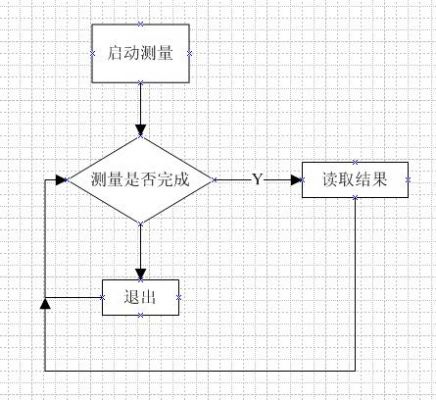

所以我们对于测量的过程有了一个了解。如下图：

为了完成测量，我编写了ftuMeasure( )函数。因为需要测量的信号比较多。所以我们的硬件工程师采用CD4052模拟切换器作为信号通道的选择。这已经是一个落后平台。所以显得比较比较笨拙了。但是据说在当时还是比较有创意的。

这一节我们讨论cs5464的测量过程。下一节我们讨论ftuMeasure( )函数。
