有关磁导的一些资料
时间:06-24 09:36 阅读:1086次
*温馨提示：点击图片可以放大观看高清大图
简介：本次比赛开设了磁导航组，无疑是给一些参赛者后来居上有机会。在新比赛规则面前，人人平等。因此，
很可能在这个组里有黑马，不论怎么讲，这种情况是很让人期待的。但是，前提是：磁导航硬件不能拖后腿，
算法就那几种，试吧。
本次比赛开设了磁导航组，无疑是给一些参赛者后来居上有机会。在新比赛规则面前，人人平等。因此，
很可能在这个组里有黑马，不论怎么讲，这种情况是很让人期待的。但是，前提是：磁导航硬件不能拖后腿，
算法就那几种，试吧。

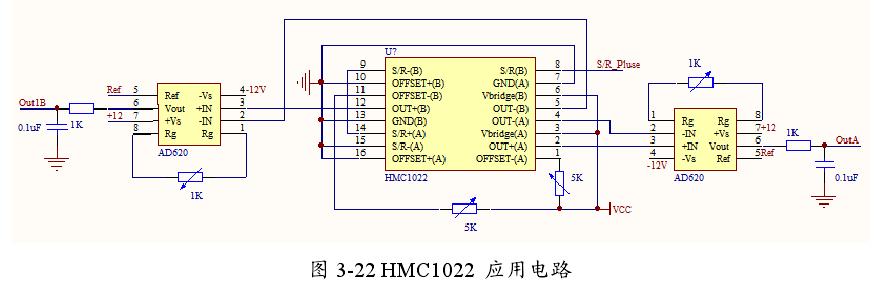

霍尼韦尔的HMC1022。HMC1022是利用磁阻效应构成的AMR各项异性磁阻传感器，其敏感元件以硅作衬底，在
其上制作4个相同的NiFe（铁镍）合金带构成惠斯通电桥。4个相同的磁敏电阻器（NiFe合金带）MR
（MagneticResisitive）供桥路电源电压Vbridge，产生流经电阻器R的电流，垂直方向的磁场使对立的2个电
阻器阻值升高，使另外的2个电阻器的阻值降低，在线性范围内，输出电压ΔVout和被测磁场强度成正比，即
在外部磁场的作用下，磁阻的变化引起输出电压（Vout＋和Vout－）的变化，并直接表示磁场的强度。此外，
HMC1022型磁阻传感器内部集成两套互相垂直的惠斯通电桥，分别用来测量与芯片平行和垂直方向的磁场Bx和
By。

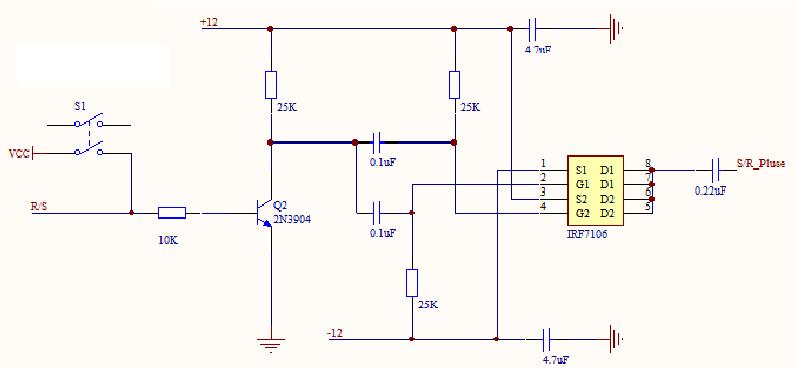

磁阻传感器在受到强磁场干扰时（大于20Gauss），内部磁阻材料的磁化极性会遭到破坏，导致传感器输出
异常。而在电路设计时加入了置位/复位电路，如下图所示，当传感器工作异常时可通过手动或信号处理器控
声明：我没有实践过的，只是觉得理论上可行，贴出来，以供讨论、交流、学习。
