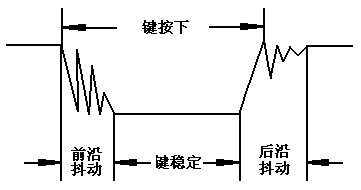

我们平常所用的按键为机械弹性开关，由于触点的弹性作用，按键在闭合时不会马上稳定的接通，而是有一段时间的抖动，在断开时也不会立即断开。抖动时间由按键的机械特性所决定，一般为5ms~10ms。所以我们在做按键检测时都要加一个消抖的过程。按键消抖主要有两种方案：一是硬件消抖；二是软件消抖。下面结合一个例程来看看老外是如何实现软件消抖的。

entity top is

Port ( btn_0 : in STD_LOGIC;

clk : in STD_LOGIC;

led : out STD_LOGIC);

end top;

architecture Behavioral of top is

constant CNTR_MAX : std_logic_vector(15 downto 0) := (others => '1');

signal btn0_cntr : std_logic_vector(15 downto 0) := (others => '0');

signal led_r : std_logic := '0';

signal btn0_reg : std_logic := '0';

begin

btn0_debounce_process : process (CLK)

begin

if (rising_edge(CLK)) then

if (btn0_cntr = CNTR_MAX) then

btn0_reg <= not(btn0_reg);

end if;

end if;

end process;

btn0_counter_process : process (CLK)

begin

if (rising_edge(CLK)) then

if ((btn0_reg = '1') xor (btn_0 = '1')) then

if (btn0_cntr = CNTR_MAX) then

btn0_cntr <= (others => '0');

else

btn0_cntr <= btn0_cntr + 1;

end if;

else

btn0_cntr <= (others => '0');

end if;

end if;

end process;

process(btn0_reg)

begin

if rising_edge(btn0_reg) then

led_r <= not (led_r);

end if;

end process;

led <= led_r;

end Behavioral;

一般人的做法是：当第一次检测到按键被按下后，执行一个延时程序，产生一个5ms~10ms的延时程序，然后再一次检测按键的状态，如果仍保持按键闭合状态电平，则认为确实有按键按下。这种办法不失为一种不错的解决方案，但是不同按键的机械特性不同，就算是同一型号按键机械特性或多或少也会有所不同，这样一来，延时时间不好确定。而上面的这段代码很好的解决了这一问题，下面我们来具体分析一下。当有按键按下

即btn_0 = '1'，计数器启动开始计数，并且不断检测按键的状态。如果是抖动，计数器会被清零；如果按键闭合状态时的电平保持一段时间不发生变化，我们就认为当前有按键按下。同理，按键释放时也会执行类似的过程。按上述分析，我们会得到如下结论：btn0_reg出现上升沿代表有按键按下。上述例程的实验现象是：随着按键的按下LED交替点亮熄灭。
