[系统要求]

1、能够准确对各种原料进行称重；

2、能够控制输送原料的皮带的速度；

3、能够控制配料电机的启停；

[系统原理]

本系统采用的主控计算机为研祥IPC-810P/FSC-1621VD一台,采集控制装置为继电器输出板PCL-725/16一块，485通讯卡PCL－745B一块，远端数据采集模块ARK－14017一块，ARK－14080三块，ARK－14024三块。

本系统通过ARK－14017采集各皮带秤的称重模拟量信号，通过ARK－14080可以采集到各输送皮带的速度信号，这两个数据结合可以了解各原料的进料情况，经过分析与系统内的原料比例进行对比，通过ARK－14024输出信号控制水、石子、水泥等各输送皮带电机转速，达到控制各原料比例的目的。

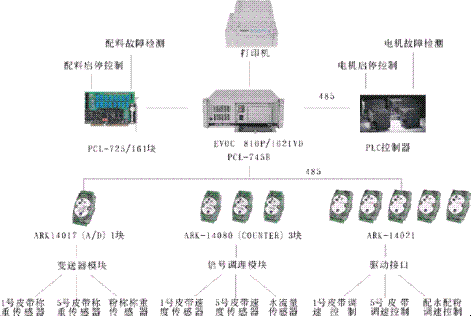

[系统框图]

[系统配置]

机箱：IPC－810P

主板：FSC－1621VD

CPU：PIII850

硬盘：40G

内存：256M485通讯卡：PCL－745B

16路继电器输出卡：PCL－725／16

8路模拟输入模块：ARK－14017

8路热电偶输入模块：ARK－14018

4路模拟输出模块：ARK－14024

电源模块：ARK－243

[系统评价]

该套系统经过长期在建筑施工中进行配料使用，工作正常可靠，为确保工程的正常进度，起到了巨大的作用。
