每个做DIY项目的电子工程师都知道几十个免费电阻计算器，可以节省很多繁琐的工作。我们也能找到其他简单的工具，但传统的免费工具的技术已经过时。当然，也有一些基础的平台，如SolidWorks和Autodesk，但是随着科学技术的快速更新，它们终有一天会变得没了特点，那一刻会发生什么？

现在我们看到出现越来越多的免费的电子工程工具。这些免费工具在网上很容易找到，可以充分利用这些五花八门的资源。当然不乏其中一些在线工具是没有什么价值的。然而，免费软件扩展远远超出了一个简单的计算器的功能。

这里我们整理出了一些非常实用的在线工具，请查看以下列表。

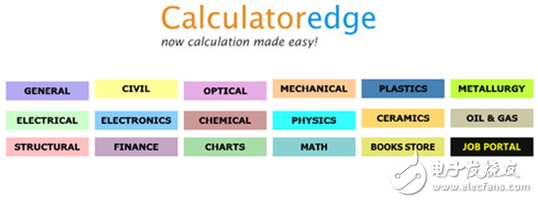

Calculatoredge网站上的计算器清单

其中工程师的工具箱更有用的一件工具就是物理计算机。为什么当它真正被需要的时候似乎丢失了？因为工作站通常只保存一天。那些包含在您所选择的操作系统（Windows、iOS、Linux等）中的工具通常适合于简单的项目，但不太适合于其他复杂的，即使在科学模式下。

在网上找到一个合适的工具需要你大概做出1.31亿次的选择。这么多的选择中究竟哪个是你想要的呢？为什么不全部选择它们呢？

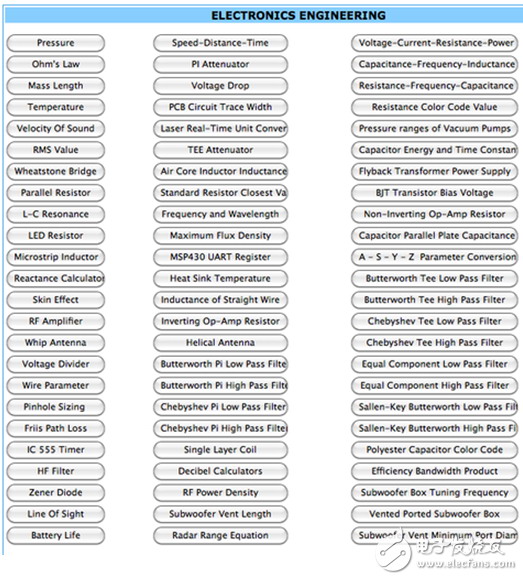

人类已知的几乎所有版本的计算器都在一个方便的网站上--Calculatoredge。它拥有不少于几百个计算器，涉及到几乎每一个可以想象到的领域（也许还有一些是想象不到的领域的），包括电气、机械、土木、化学，甚至是数学。不需要漫无目的的再一次搜索那个不确定的数字计算器。一些较复杂的计算器甚至还附有基本的说明。

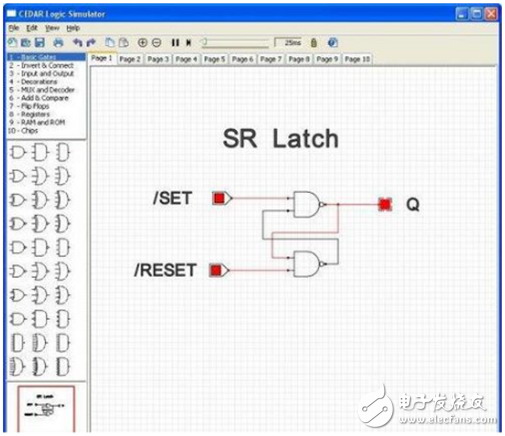

1. SourceForge上的锡达逻辑（Cedar Logic）模拟器

1. SourceForge上的锡达逻辑（Cedar Logic）模拟器

现在我们来测试一下简单的数字逻辑门和寄存器，甚至是一些高级的组件。你可以求助于SourceForge上的锡达逻辑模拟器（仍处于测试版）。设计电路是不错的，但是它们会运作和执行吗？锡达逻辑模拟器允许用户在晶体管、注册/转移、门，以及其他级别上执行测试模拟。

该软件通过允许用户拖放门、倒位和连接，还可以用作教授逻辑设计的引导工具和电路设计的入口平台。也有其他撤消/重做和复制/粘贴功能的选项。项目甚至可以以黑白或彩色位图文件的形式导出，进行项目整合。SourceForge上的主应用程序窗口，允许用户在进行多个项目时在10个不同的页面间来回移动，这是锡达逻辑模拟器成为网上很好用的免费应用程序之一的重要原因。

2. Logisim 2.7.0，类似锡达逻辑（Cedar Logic）模拟器的另一个工具

2. Logisim 2.7.0，类似锡达逻辑（Cedar Logic）模拟器的另一个工具

SourceForge上的逻辑模拟器是不是互联网上唯一的免费模拟工具。可以媲美它的设计和模拟应用的工具，包括卡尔·伯奇的Logisim逻辑模拟器。计算机科学的学生经常使用这个应用程序作为一个入门电路设计/学习工具，但它也可以进行实际的课外应用。

Logisim 2.7.0，是类似锡达逻辑（Cedar Logic）模拟器的另一个工具。Logisim具有一些和锡达逻辑（Cedar Logic）模拟器相同的特点，包括带有预先设定元素的设计和模拟平台：AND、OR、NOT（与、或、非）等。然而，该软件提供了更深入的功能，包括绘制彩色编码电线连接的工具，使编程和调试更简单。Logisim更有趣的一方面是它的便携性，可以存储在可移动存储介质上。它也可以用于任何基于Windows的PC机上，并在您点击程序后立即运行。在恶意软件横行的当今世界，这是一件难得的奢侈品。

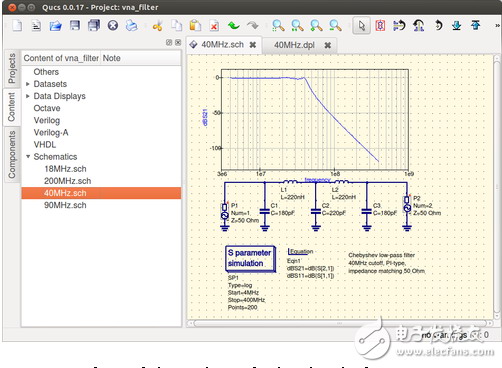

3. Qucs：很通用的电路模拟器

3. Qucs：很通用的电路模拟器

目前在互联网上更多的设计模拟器甚至比海滩上的沙子颗粒还要多（不是真的，但你有这样的想法）。遍历所有的产品是不可能的，但也有少数产品在功能方面脱颖而出，例如Michael Magraf的Qucs（很通用的电路模拟器）。

开源电路模拟器为模拟和数字组件提供反馈，包括S参数、AC/DC、瞬态、谐波平衡、数码Sim卡，以及参数扫描。初始界面以图形用户界面（GUI）的格式呈现。分析测试和图表可以在无数的平台上看到，包括史密斯图表、笛卡尔坐标系，以及完全按表格计算的（对于那些喜欢20世纪80年代的人）。简单和切中要害（伴有自主的选择）是Qucs最大的特点。

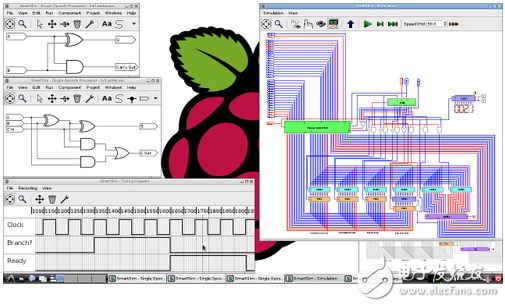

4. 运行在Raspberry Pi SBC上的SmartSim

4. 运行在Raspberry Pi SBC上的SmartSim

当它涉及到设计和仿真时，简便性是机能化的一个方面。但是如果你的技能更先进会怎么样呢？或许阿什利·纽森的SmartSim正是你所要寻找的。它的妙处在于，它可用于学生和不同技术水平的专业人士。是的，SmartSim是一个数字电路的设计和模拟的应用，但它比前面提到的模拟器更深入。

SmartSim允许用户使用自定义的组件来创建复杂的电路，并拖放到其他项目，就好像他们是其他组件。最终的电路设计，可以在任意数量的的项目和无需扩展修改的子项目中使用。完成的电路可以利用该软件的交互功能进行测试，允许设计下降到分层的子组件，而该电路正在运行中。这个应用程序的多个显着特点之一是，它具备跨平台的性能，意味着它可以在Windows和基于Linux的系统，以及Raspberry Pi上运行。

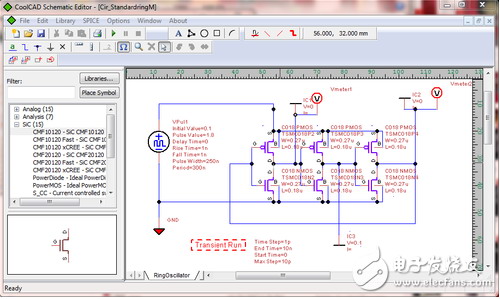

5. CoolSpice

5. CoolSpice

不要把CoolSpice和Old Spice混淆。 CoolSpice是一个设计和模拟的工具。

在光电探测器中CoolCAD是用来做半导体设计和制造的。然而，该公司还专注于设计和原型制造。最重要的是，它为利基应用程序提供了一系列免费的Spice工具（倾向于集成电路的模拟程序）。

CoolSpice是一个模拟电路模拟器，适合于CMOS设计，还包括ngSpice（基于GUI的原理图编辑器）、绘图应用程序、网表的文本编辑器。其实，ngSpice是一个集合软件。它包含三个用于模拟和数字设计的模拟器，包括Spice3（30年后依然很强劲）、Cider（Spice3f5和DISM的结合）和Xspice（代码建模支持和数字组件模拟）。美国宇航局（NASA）第一次使用该软件套件，为基于CMOS的电子产品模拟低温环境。该软件现在在电力电子模拟中用于碳化硅设备模型。

（未完待续......）
