贴片元件的焊接教程 - 拖焊技巧
时间:07-08 10:46 阅读:8801次
*温馨提示:点击图片可以放大观看高清大图
简介:进行贴片焊接有效的方式是拖焊。如果熟悉了拖焊,你基本可以使用一把烙铁 + 松香完成所有贴片的焊接。
进行贴片焊接有效的方式是拖焊。如果熟悉了拖焊,你基本可以使用一把烙铁 + 松香完成所有贴片的焊接。
在焊接前我们特别提到工具:
最好使用斜口的扁头烙铁,考虑到以后实际焊接有防静电的要求,建议使用焊台!
言归正传:

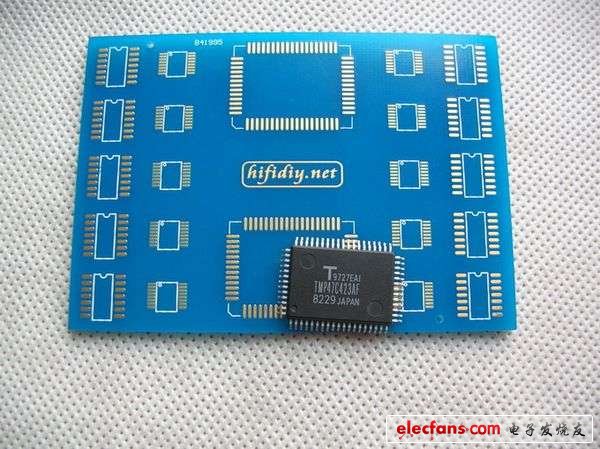

首先把IC平放在焊盘上

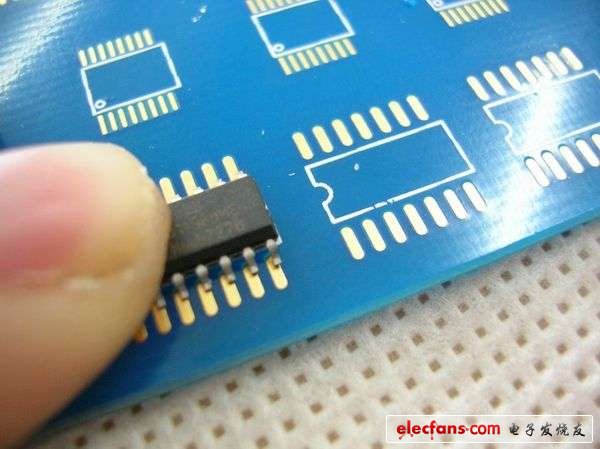

对准后用手压住

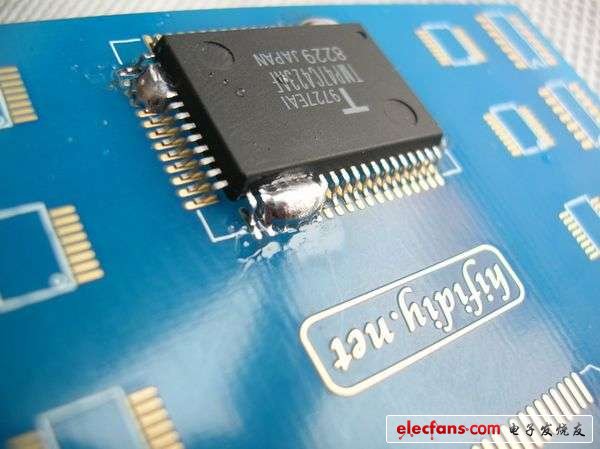

然后使用融化的焊丝,随意焊接IC的数个脚来固定IC


四面全部用融化的焊丝固定好

固定好后在IC脚的头部均匀的上焊丝


四周全部上焊丝

接下来就是拖焊的重点来啦!把PCB斜放45度,可以想象一下IC脚上的焊丝在融化的情况下可以顺势往下流动!

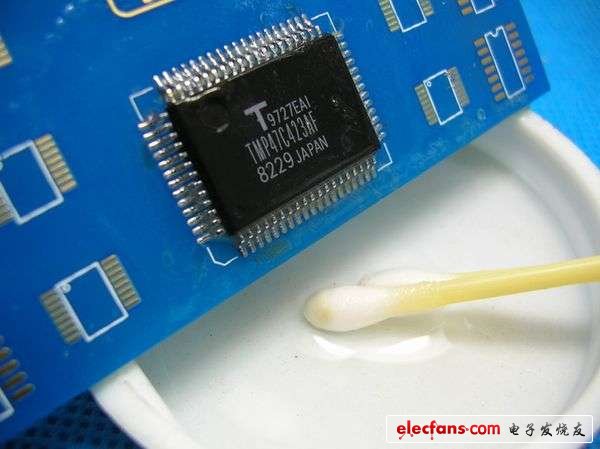

把烙铁头放入松香中,甩掉烙铁头部多余的焊锡

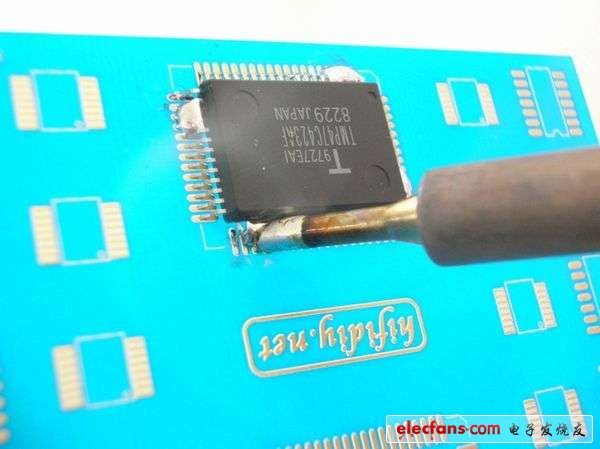

把粘有松香的烙铁头迅速放到斜着的PCB头部的焊锡部分


接下来的动作将是整个拖焊的核心:使烙铁按照以下方式运动


重复以上的动作后达到以下的效果

四面使用同样的方法

固定贴片

粘上焊锡

固定IC脚

拖焊!

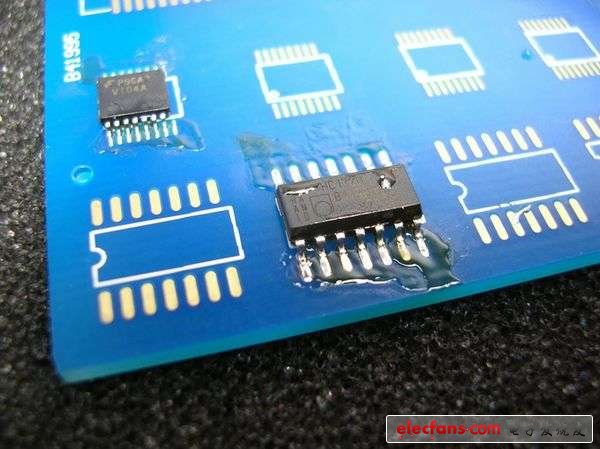

SSOP的操作

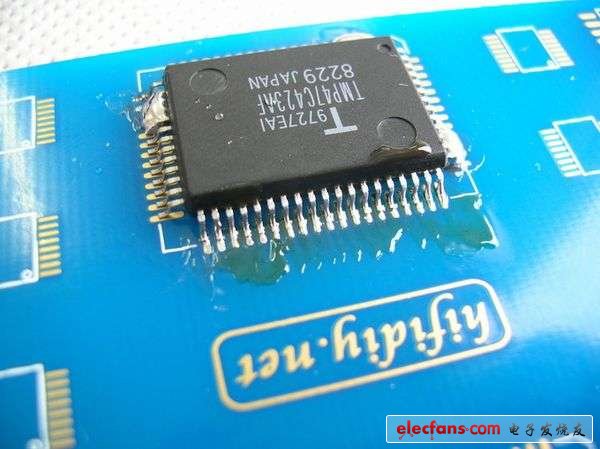

焊接完成后的效果


表面很多松香

用酒精清洗

最终的效果
