一、系统概述

DLP大屏幕显示系统以系统工程、信息工程、自动化控制等理论为指导，DLP显示技术及设备、投影墙拼接技术、多屏图像处理技术、多路信号切换技术、网络技术、集中控制技术等融合为一体，能够集中显示来自计算机、摄像头、DVD 视频和网络等多种不同信号源的信号，以满足用户大面积显示各种共享信息和综合信息的需求。

二、系统组成

DLP大屏幕显示系统主要由以下几部分组成：

（1）DLP显示墙单元

（2）图像处理器

（3）大屏幕管理软件

（4）信号切换系统（可选）

（5）控制计算机

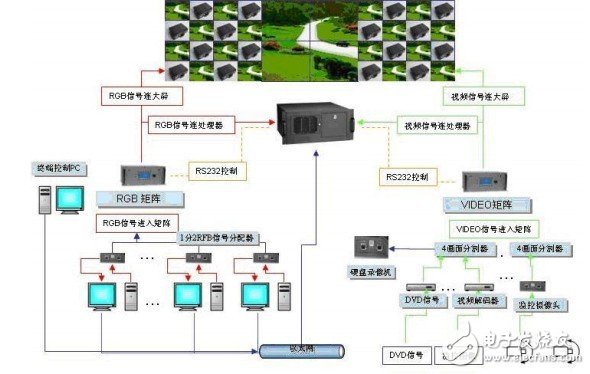

三、系统示意图

四、系统功能实现

1. 全屏显示，高清、高分辨率应用可以把大屏幕显示墙作为统一的逻辑屏来显示高清、高分辨率的图像，实现全屏显示和分辨率的叠加，比如显示超高分辨率的大型完整的网络画面等。

2. 多路Video信号显示

支持全制式Video输入信号，Video监控信息、高清视频图像、高清摄像机、录像机、大小影碟机、彩色实物显示仪等各类Video信号源均可接入图形处理器。多路Video信号经图形处理器后，可分别以窗口的形式在显示墙上任意位置放大、缩小、跨屏移动及全屏显示等。

3. 网络信号的显示

图像处理器能自由开启多个远程IP窗口，通过网络将远程计算机画面动态地显示在大屏幕上，远程IP窗口可无限制地漫游、拖放、调整大小、与其它窗口叠加。

4. 各类信号混合显示

图像处理器具有处理超高分辨率拼接的计算机图形信号、高清Video 信号及RGB信号的跨屏显示和不同类型信号叠加显示的功能，其中任一路信号窗口均可任意缩小、放大、跨屏或全屏显示。

5. 多路RGB、Video信号实时显示支持多路RGB信号、Video信号实时显示功能。
