比较器是集成运放非线性应用电路，他常用于各种电子设备中，下面我给大家介绍一下，它将一个模拟量电压信号和一个参考固定电压相比较，在二者幅度相等的附近，输出电压将产生跃变，相应输出高电平或低电平。比较器可以组成非正弦波形变换电路及应用于模拟与数字信号转换等领域。

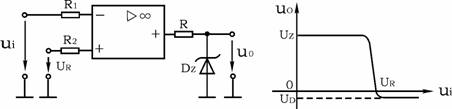

图1所示为一最简单的电压比较器，UR为参考电压，加在运放的同相的输入端，输入电压ui加在反相的输入端。

(a)电路图 (b)传输特性当ui＜UR时，运放输出高电平，稳压管Dz反向稳压工作。输出端电位被其箝位在稳压管的稳定电压UZ，即 uO＝UZ

当ui＞UR时，运放输出低电平，DZ正向导通，输出电压等于稳压管的正向压降UD，即 uo＝－UD

因此，以UR为界，当输入电压ui变化时，输出端反映出两种状态，高电位和低电位。

表示输出电压与输入电压之间关系的特性曲线，称为传输特性。 图3－1(b)为(a)图比较器的传输特性。

常用的电压比较器有过零电压比较器、具有滞回特性的过零比较器、滞回电压比较器，窗口（双限）电压比较器。LM339常用来构成各种电压比较器

集成电压比较器简介：

作用：可将模拟信号转换成二值信号，即只有高电平和低电平两种状态的离散信号。

应用：作为模拟电路和数字电路的接口电路。

特点：比集成运放的开环增益低，失调电压大，共模抑制比小；但其响应速度快，传输延迟时间短，而且不需外加限幅电路就可直接驱动TTL、CMOS和ECL等集成数字电路；有些芯片带负载能力很强，还可直接驱动继电器和指示灯。
