早些时候在家里发现了一套已经弃置的荒废很久的无线套装,由于该鼠标耗电量颇大,所以一直搁置,今日心血来潮,准备给它装上一个充电锂电池,这样就可以免除隔三几天换电池的困扰,以下就是我的具体操作过程。

这东西使用一节1.5V电池的。

电流是30MA。

前端貌似有空位,打算搞个USB插座下去。

拆出来看下,USB座应该能放下的。

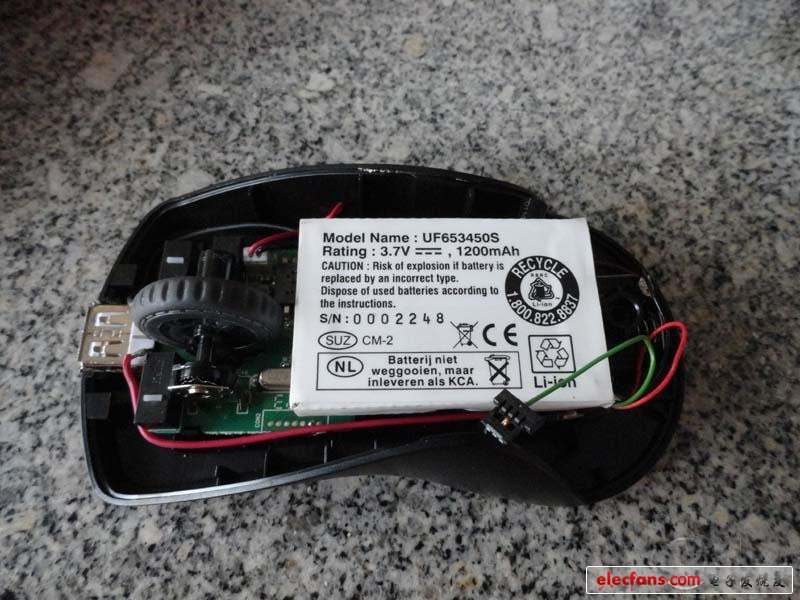

用1200MA的锂电,应该能省去不少的电池钱哈。
而且这个电池是自带保护板的。

盖下看,很多的东西挡着呢。

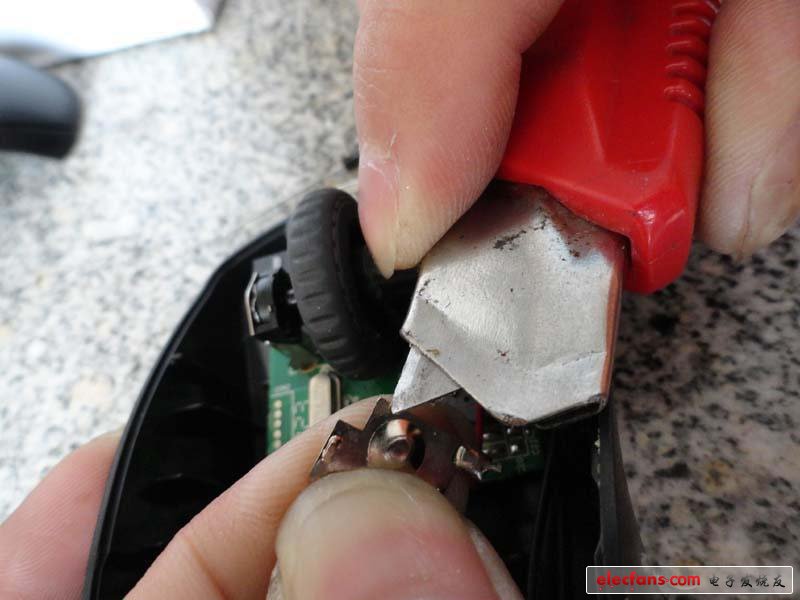

挡我者---剪!

这么暴力,应该可以了吧。

开USB座口

凸了点,不过没什么影响。

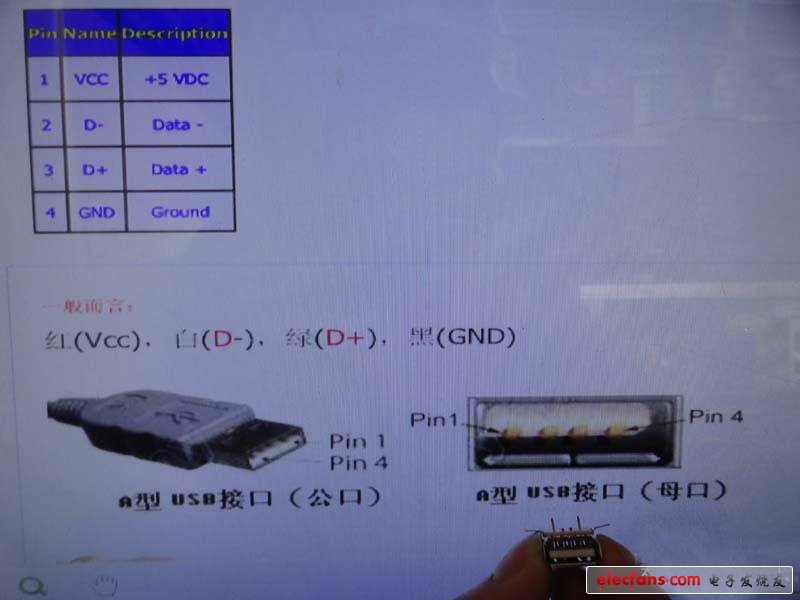

引脚定义,(我的拿的方向和图上是相反的。)

只要两边的两个脚,也就是+5V和地。

把USB座和电池的地线一起焊到原电池负极上。

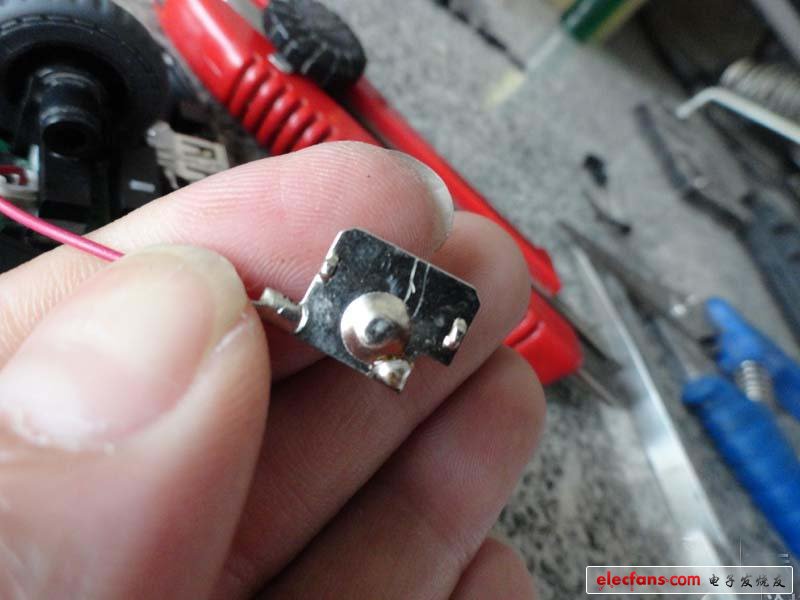

把原电池正极连接片挫花。

上锡。

串接三个IN4007,压降0.7*3=2.1V,
想法是:电池3.7V-3个二极管的压降2.1V=1.6V.

继续连接,原电池正负极接入57欧负载电阻和16V/10uF滤波电容。
新加的锂电正极通过15欧限流电阻和三个IN4007降压,
接到原电池正极,给鼠标供电。

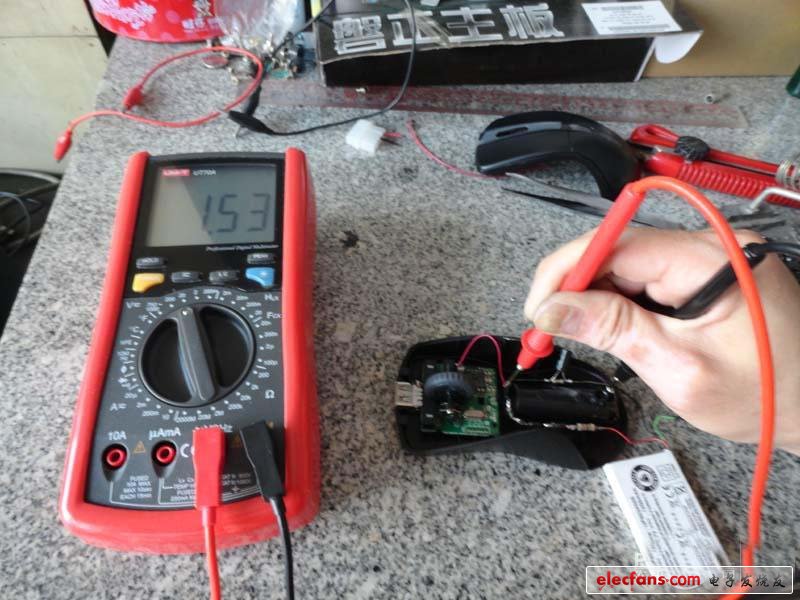

测试最后得到了一个1.53V的电压,适合了。
打开鼠标电源开关,正常工作中。

1.53V电压没变。

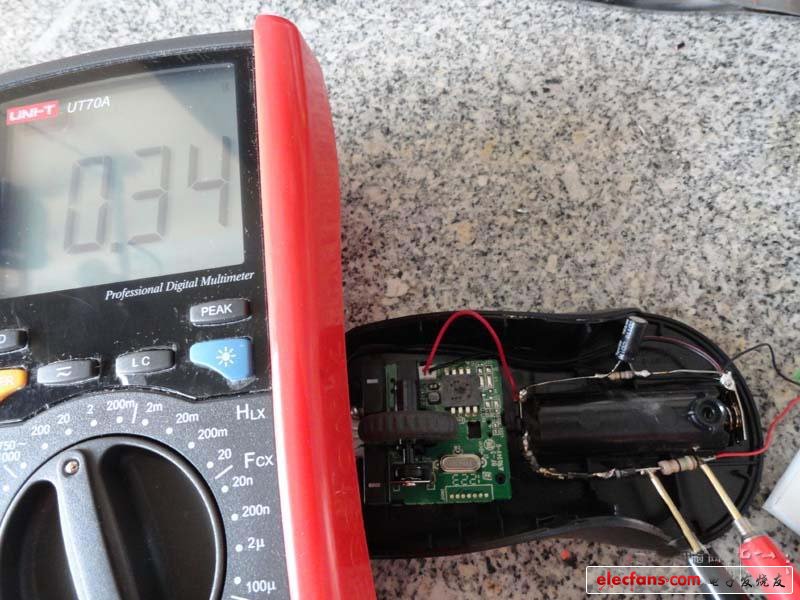

限流电阻两端电压0.34V /15欧=26.66MA.

再找来一个0.7V压降的IN4007和一个0.26V压降的肖特基IN5819.

USB+5V,串接一个5819一个4007再接到锂电池充电。
想法是USB5V-0.26V-0.7V=4.04V.
这样应该比直接一个4007后的4.3V充电电压安全点。
(虽然电池本身已有保护板)

关掉电源开关。

拿出一条公到公的USB连接线。

接入

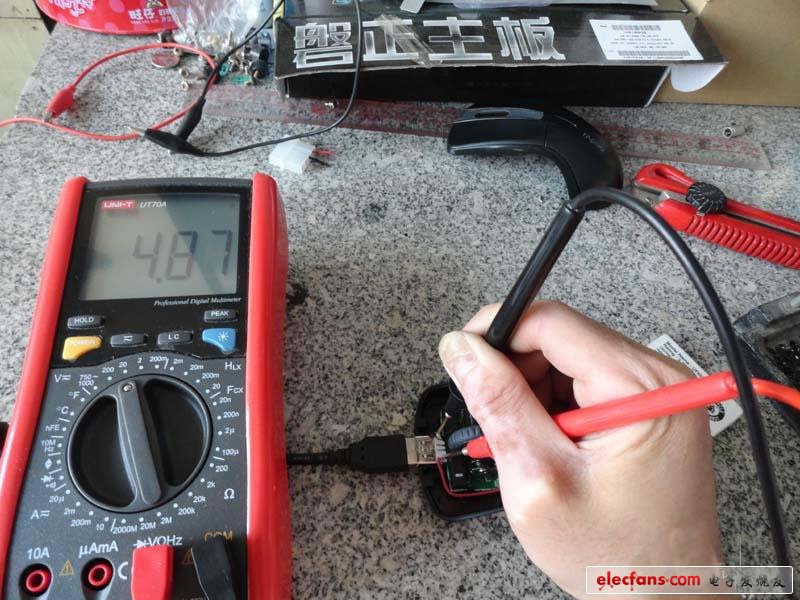

USB电压4.87V,呵呵。

锂电池两端,4.01V.不错了。

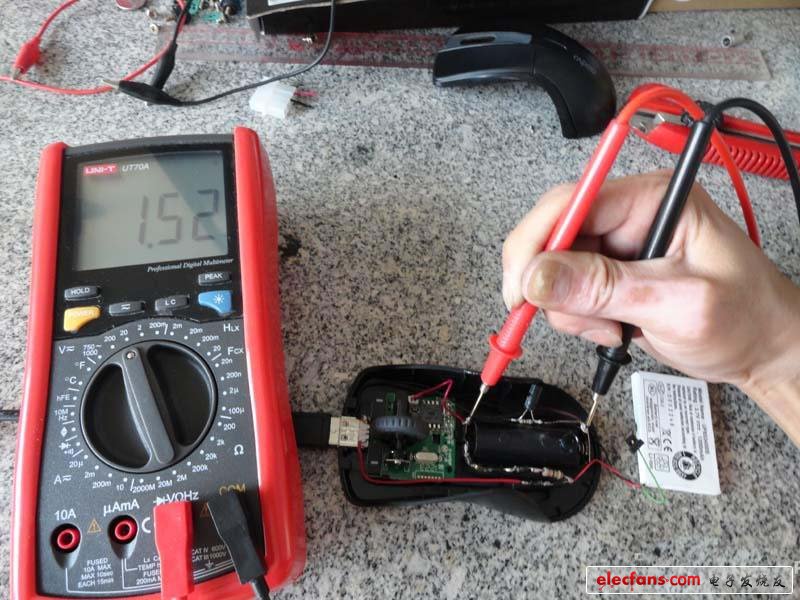

负载端1.52V.

再次打开鼠标电源开关。

1.54V,竟然还高了,这个应该关系到阻抗和容抗问题,
水平不够,不好解释,反正就当它正常了。

打上热熔胶。

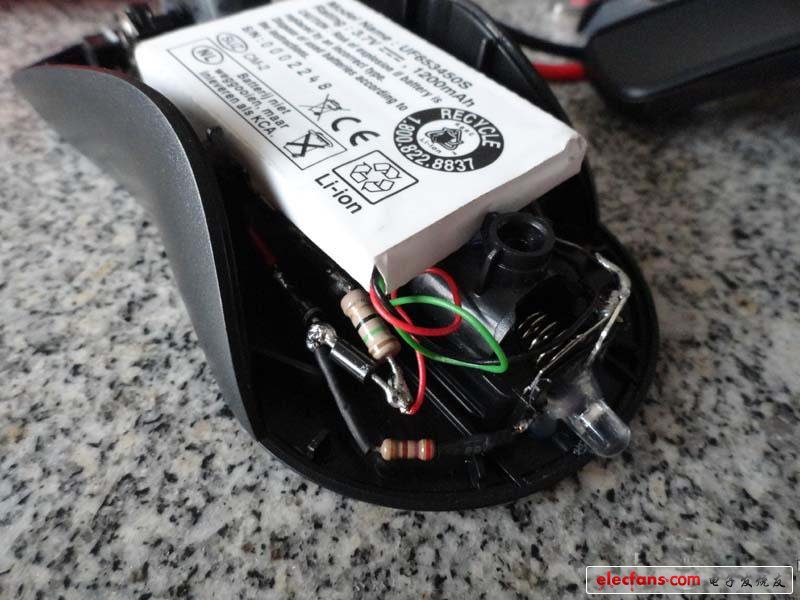

粘好电池!

本来就这样了,
不过最后还是加了个简单的充电指示发光二极管。
用一个270欧的限流电阻接在两个充电降压二极管中间,
这样就只能是接入USB供电时才发光指示了。

粗糙的开孔工具开孔中。

再修正一下就应该可以了。

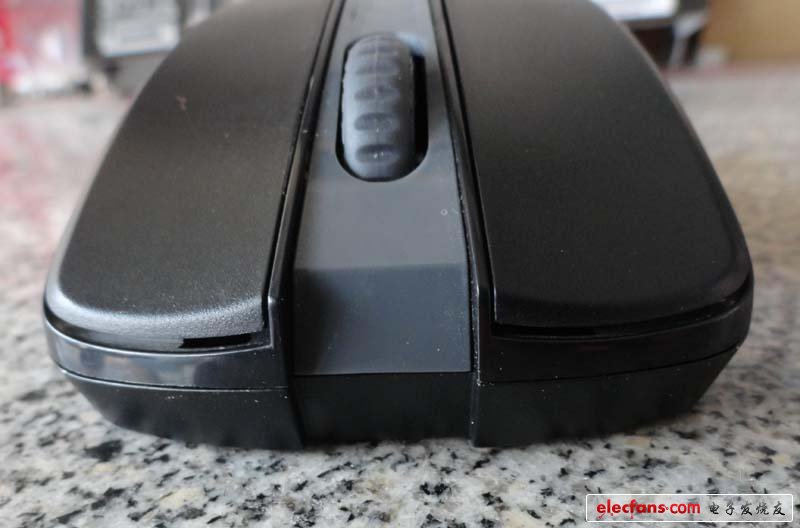

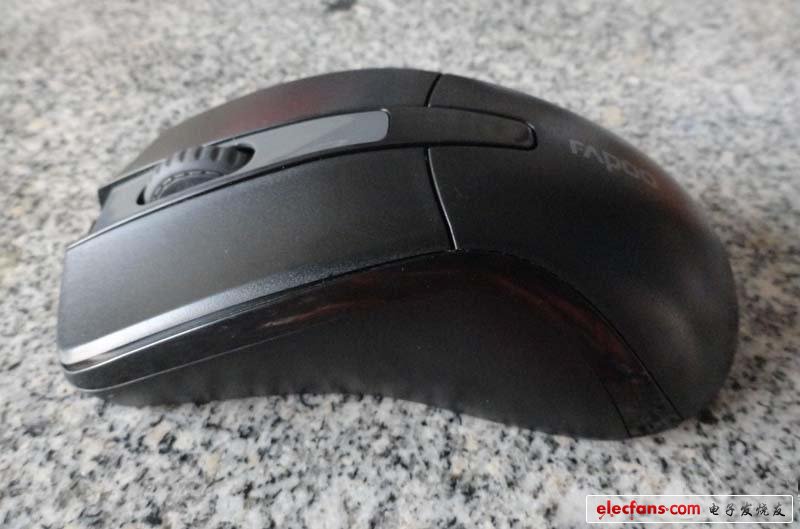

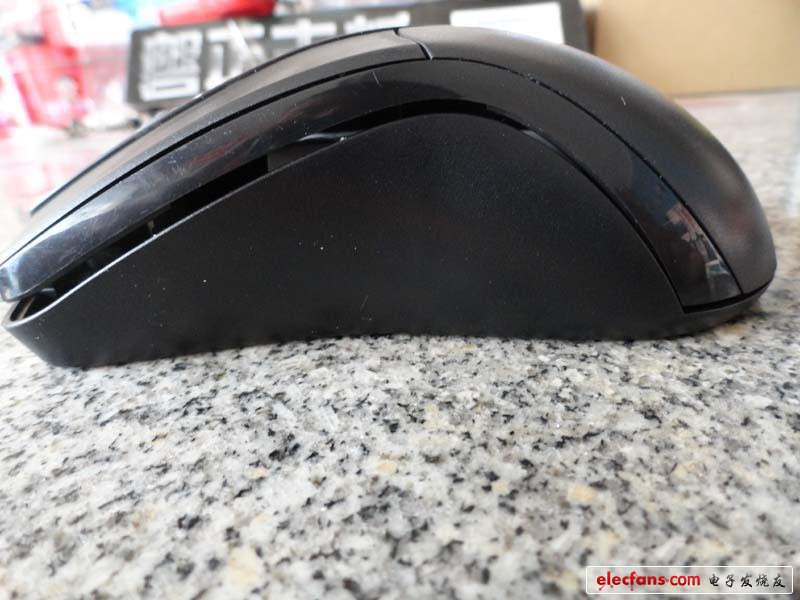

完成啦,侧面看不出来改动过呢。

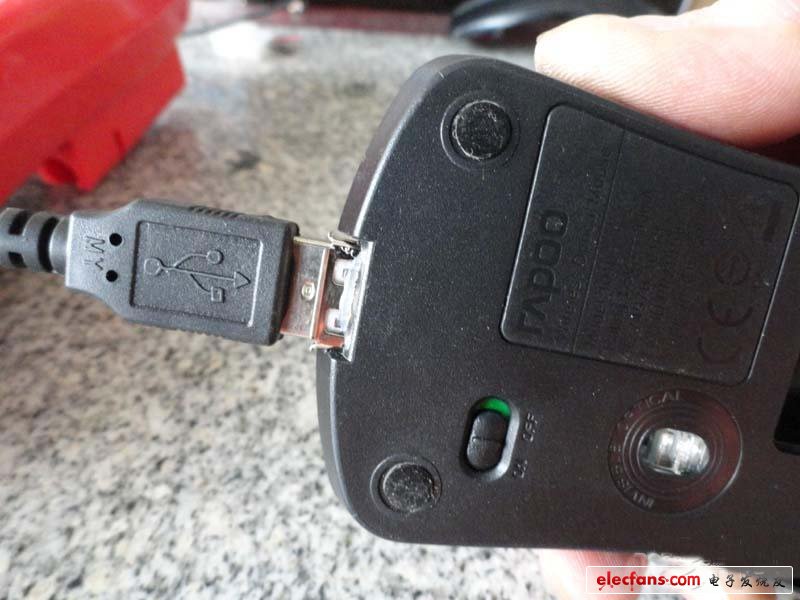

前面多了个USB母座。

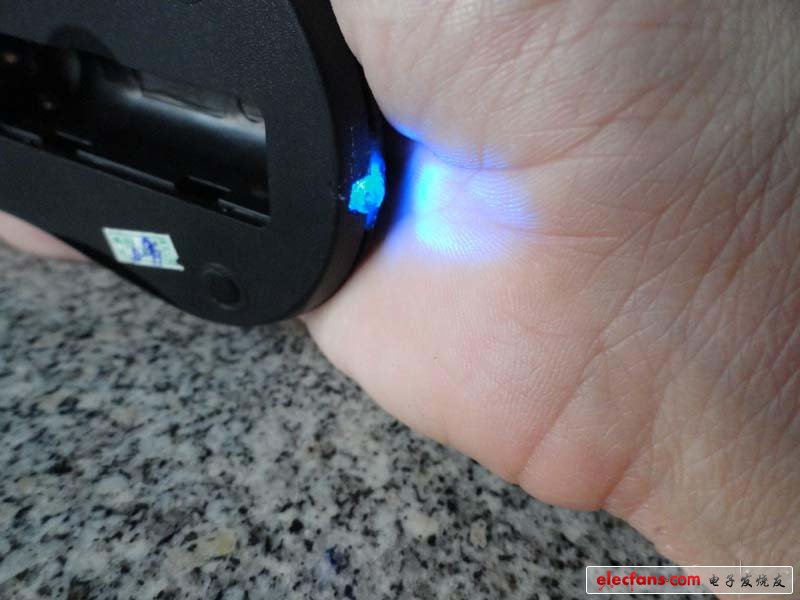

后面多了个指示灯。

拿上手,凸出一点点的指示灯刚好在中间不顶手的说。

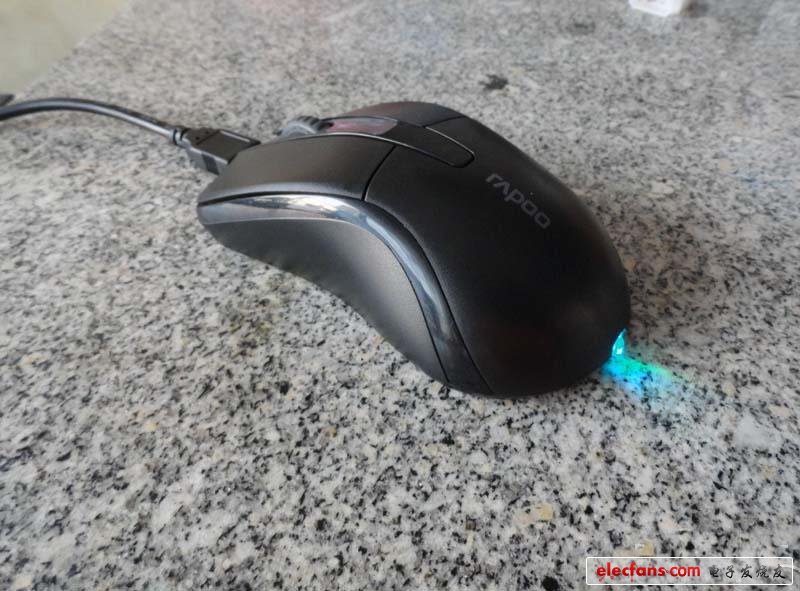

话说这个外表简单的二极管其实一点也不简单呢。
它内部集成了高亮度红、绿、蓝3个发光二极管和控制电路,
利用红、绿、蓝三基色变成各种各样的颜色、
变色闪光频率先慢闪,再快闪,不断循环的.
