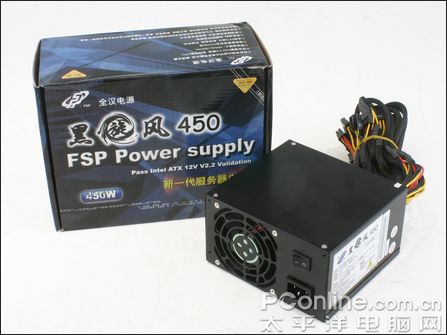

全汉黑旋风450的额定功率为350W，正式型号为FSP350-60GLA。电源符合中标认证对计算机节能的认证(能源之星);符合Intel最新的ATX12V V2.2规范，可以很好的支持双核处理器;电源电压适应能力较强，可以适应180Vac～265Vac范围内的市电，电磁兼容性符合CCC认证。

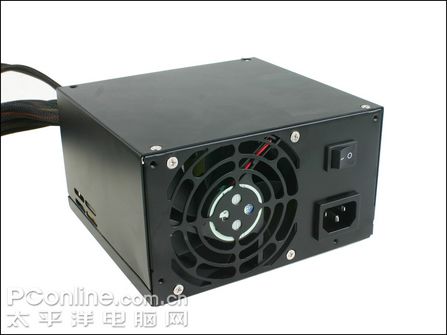

电源背部采用了滚珠轴承风扇设计，配合电源内部的温控电路可以根据系统负载情况控制风扇转速，降低噪音延长使用寿命。电源外壳采用了烤漆工艺及胶壳，网状塑线套等外部设计，品质保持了全汉一贯的优秀水准。

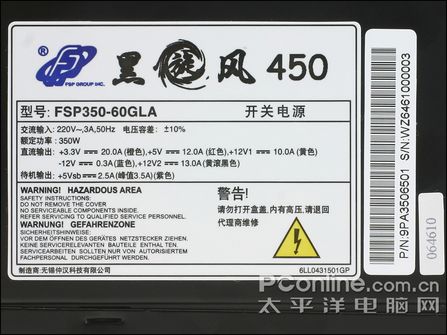

产品铭牌

电源+5Vand+3.3V最大输出功率可达126W;而+12V1 and +12V2最大输出功率可达300W;两者联合输出功率可达330W。

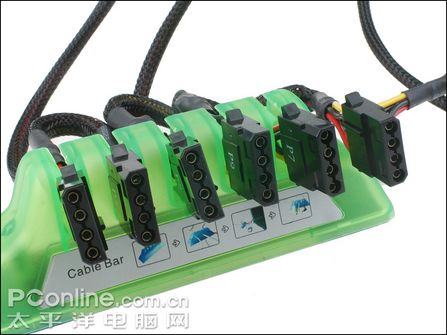

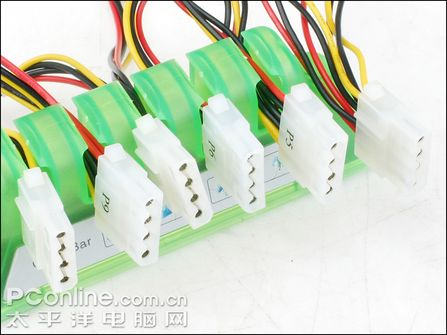

电源提供了6个12V普通4Pin接口分三束输出，每束电源线提供两个接口。

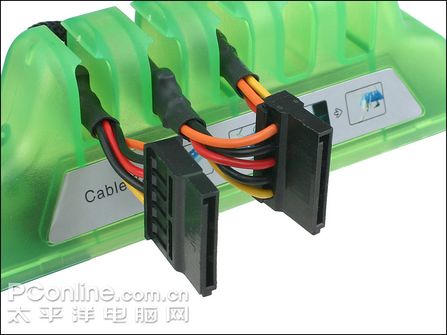

SATA接口专用电源同属于12V供电部分，电源提供了单独的一束提供两个接口的输出线。与上面的普通4pin接口构成电源的12V1输出，电源能够提供最大10A 12V1的电流供应。

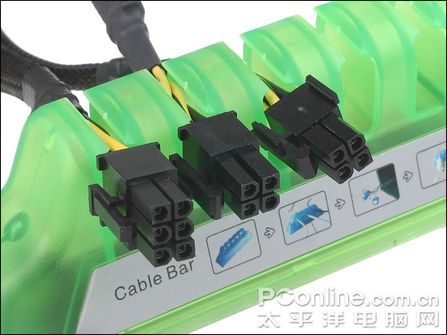

6pin与4pin 12V供电接口全都由单独一束电源线提供电力供应，额外的提供两条4pin电源接口与一条6pin接口。与主板额外的4pin构成12V2输出，电源最高可以提供13A 12V2的电流供应。12V第一第二组总共可以提供最高达300W的功率输出。

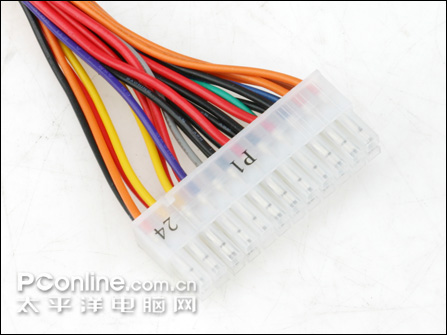

主板主电源接口由普通20pin接口+4pin 12V接口构成标准24pin电源接口，20pin的主接口可以提供126W的最大功率。

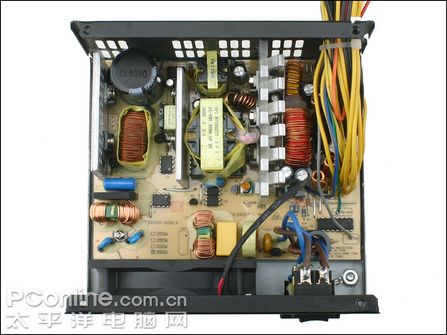

将电源顶部的螺丝去掉后，电源的内部构造呈现眼前，从产品的布线以及各功能模块的排列布局看，这款电源已经是比较成熟的产品了。一、二级EMI滤波电路和PFC位于上图示电路板下部，而上半部分则是电源最重要的“三大件”——高压整流滤波电路、开关电路以及低压整流滤波电路。

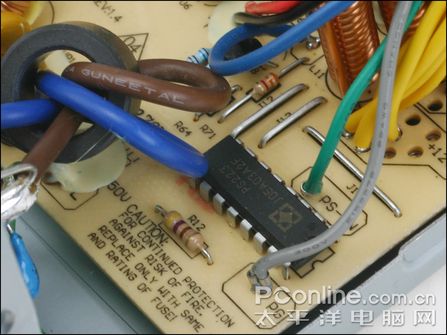

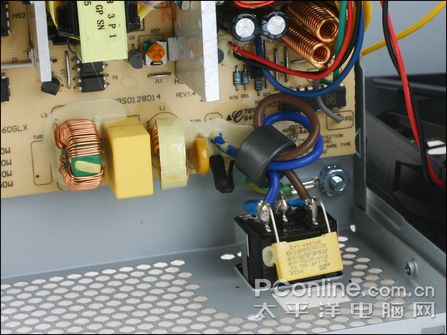

温控电路与初级EMI滤波电路

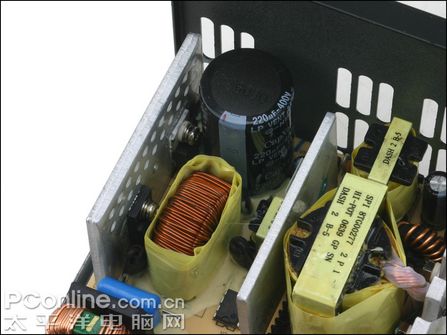

高压整流滤波电路由一个整流桥和若干高压电解电容组成，作用是把220V交流市电转换成300V的高压直流电(当然会掺杂一定的干扰波)。上图的电容采用了全汉惯用的TEAPO的400V/220μF高压电容。

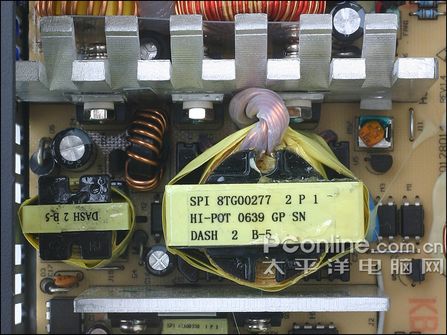

位于中部的是开关电路，由开关管与PWM控制芯片构成振荡电路，产生高频脉冲直流电后送入主变压器降压，变成低频低压脉冲直流电。

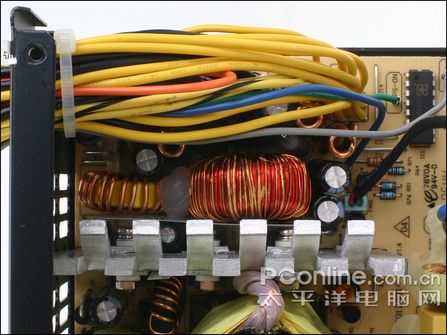

第三部分是低压整流滤波电路，首先通过二极管进一步过滤掉上一级依然存在的搀杂的交流电，获得了交纯净的低压直流电后送入滤波电路。经过过滤后的电流已经比较纯净，可以输出到我们常见的各类设备上了。

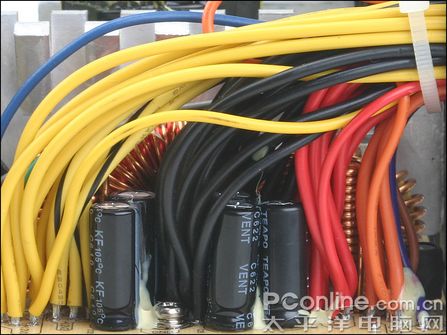

低压滤波电路同样采用了TEAPO的电容产品，根据电路性质要求，这里的电容容量都比较高，达到了1000μF，耐压值16V，耐温值105℃。

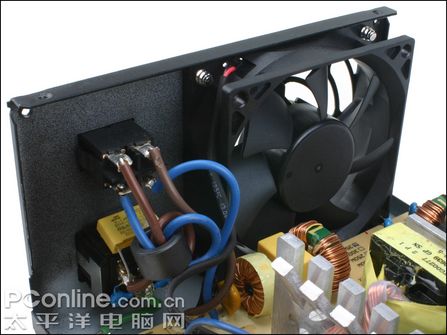

电源采用8CM的温控(实际为负载跟踪控制)风扇对电源进行散热。

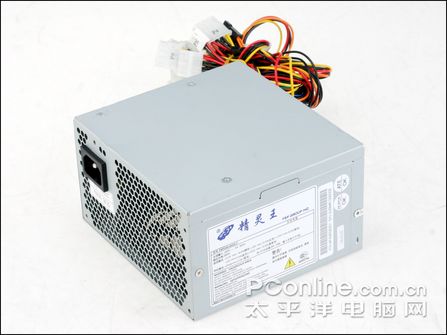

我们再来看看普通PC电源精灵王，精灵王具有250W的额定功率规格，同样支持IntelATX12V V2.2规范，采用主动PFC设计。温控线路控制风扇转速。而实际上电源已经采用了12CM的大口径静音散热器，静音效果将会相当理想。

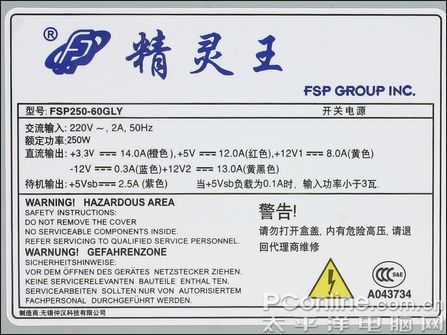

精灵王铭牌一览

产品正式型号FSP250-GLY

精灵王同样提供了六个普通4pin接口(两束)，12V1的总输出为8A。

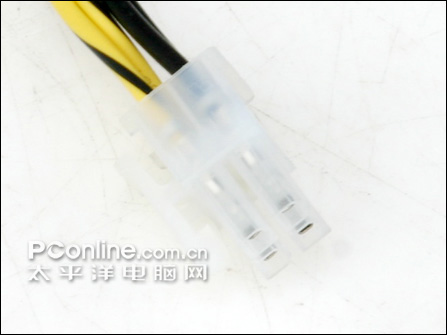

4pin额外电源接口提供了一个(单独一束)与主板的额外12V输出构成12V2，能够提供最高13A的电流。

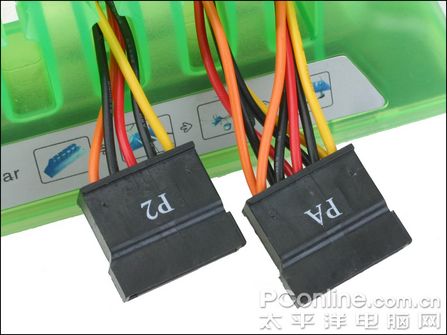

SATA标准电源接口提供了两个(单束)

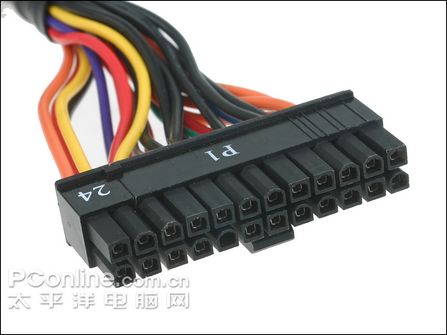

同样采用20pin+4pin的主板主电源，20pin主接口可以分别提供3.3V/12A和5V12A的输出。

12CM的超大静音风扇将能够提供相当理想的静音效果

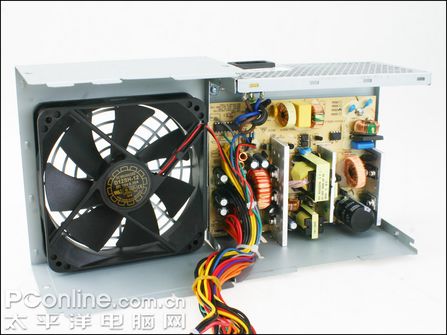

虽然是普通PC电源，但是产品布局与服务器专用的黑旋风采用了相同的设计及布局，可能区别仅仅在用料方面。

初级EMI滤波电路

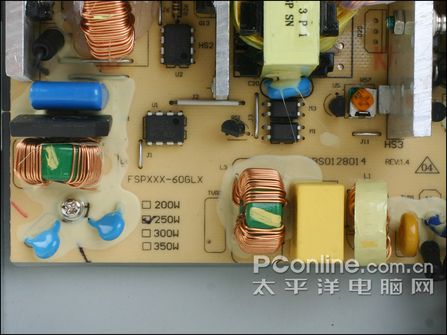

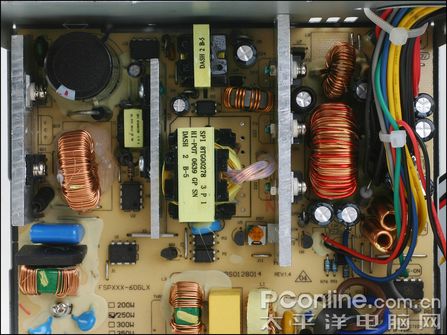

我们发现型号凡符合“FSBXXX-60GLX”规格的产品都采用了相同的PCB!

就连温控电路和芯片也完全一样，不过内部用料肯定不同，这从产品重量就能感觉出来。

两款产品分别为369元和209元，相对于国内众多电源产品来说价格并不算很便宜。考虑到电源品牌的定位以及功用，这个价格还是可以理解的。服务器领域单处理器平台功耗与普通台式机并没有太大的区别，对这类应用来说，5.2"和3.5"产品的拓展能力以及平均无故障运行时间才是最重要的，黑旋风从用料以及5.2"和3.5"产品电源接口供电方面进行了加强，是比较适合的服务器用电源。精灵王重点则在于静音，在符合普通用户对电源需求的同时依然采用了与服务器用电源类似的内部设计，品质得以保障。总的来说两款电源都具有较高的品质，适合相关应用的人群。
