家里应该剩下不少精美的月饼盒吧。我们得DIY FANS们肯定不会闲着咯。接下来就跟电子发烧友网小编一起来见证由月饼盒和机箱风扇打造高效笔记本散热底座吧...大家也别闲着,利用家里有的材料,一起来DIY吧。
你是不是也有一个承担着冬天热牛奶、暖被窝、煎鸡蛋之类使命的神奇笔记本?一到六月,这些小福利就变得不再那么“cool”了。高速旋转的风扇呼哧呼哧的咆哮,你要忍受它炽热的表面也就算了,还要时时提防它那颗滚烫的心……这时候你需要一个用月饼盒打造的散热底座,轻轻松松告别温度爆表的烦恼!

用月饼盒+机箱风扇打造高效笔记本散热底座。
1 工具和材料

● 手锯
● 尖嘴钳
● 各种螺丝刀
● 强力剪刀
○ 端午节吃剩的铝制月饼盒一个,额,中秋
○ 9-12V 直流电源一个
○ 12V 9CM PC机箱风扇一个
2 设计思路

本人的笔记本为古老的HP520,散热奇差。不过底部的内存北桥无线网卡的模块的盖子可以轻松打开,正好可以被一个9CM风扇覆盖。于是打算以月饼盒为底座,在特定位置开一个孔安装风扇使笔记本放上后风扇正对去掉那块底板的笔记本主板。
3 测量尺寸

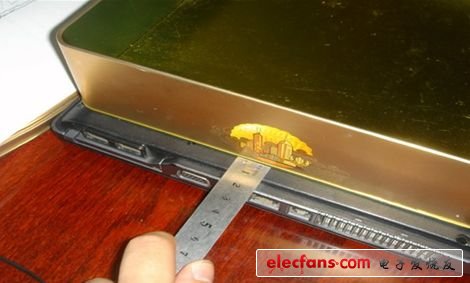

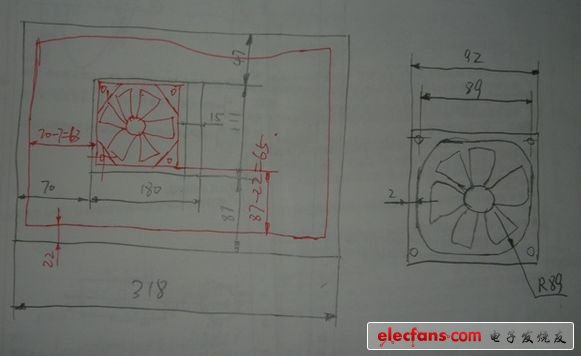

计算风扇安装的相对位置。

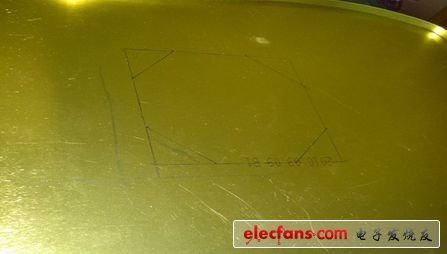

根据1计算的尺寸,在月饼盒上找正位置画线。
4 打孔、扩孔

离开卧室,搬各种工具到阳台,切割作业开始。
此步骤详细说明一下:由于本人没有电钻之类的电动工具,只能靠家里已有的各种工具进行破坏。

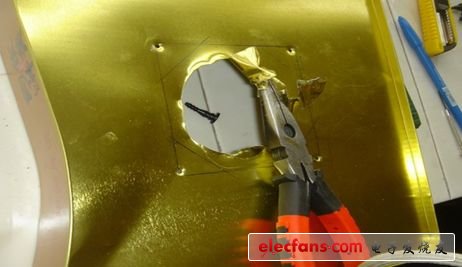

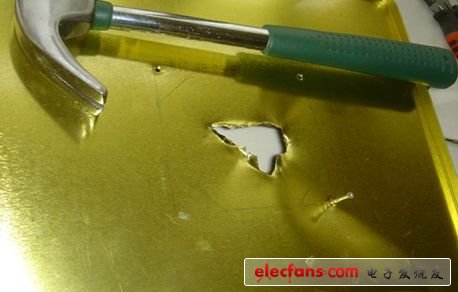

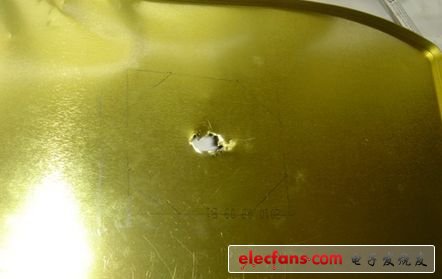

首先用钉子和锤子在正中间打了几个孔,然后用尖嘴钳很猥琐的挖了个洞。

这个时候我想到,如果把正八边形切除好了再打孔,恐怕强度已经不够了。于是操起锤子和钉子,确定位置关系后,打好四个定位孔(之后用螺丝固定风扇)。

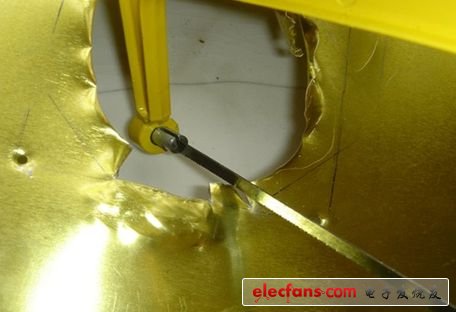

转过头来,继续猥琐的扩孔。扩到差不多的时候停止,上锯条。这个地方我灵光一现,觉着不用锯一个八边形出来——我只需要锯出对角线的一部分,然后把剩余的材料翻折到背面,这样既省力有不伤手。

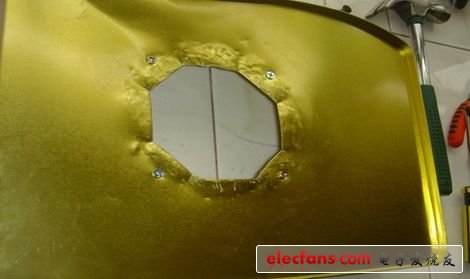

先前打的四个定位孔。用一个一字螺丝刀转一圈,轻松完成扩孔。然后把四个螺丝装上。
5 固定风扇

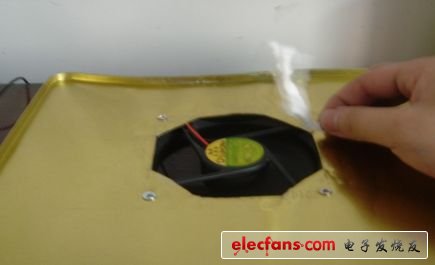

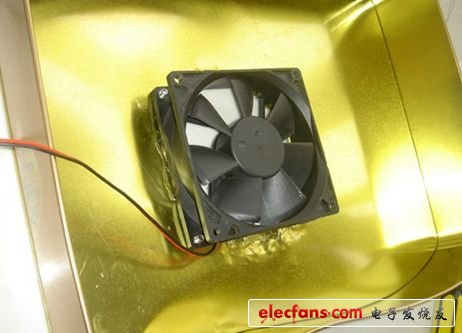

固定风扇。四个孔的位置精度保证的不错,可以轻松对上风扇的螺纹孔。
初步完成了。接上电源大概试了一下,我担心的事情发生了——由于四下都密封,所以风扇没有进风道,转得很猛但风不大。
6 开进风槽

重新返回阳台,开进风槽。
这个时候我突然想起家里有个强力剪刀,于是我发现,这个可以不用锯条,直接暴力剪它就可以。还是老办法,剪开一段,然后翻进去。


好了,大功告成,初步效果图。
7 风量测试

连上电源进行测试,风量十足。

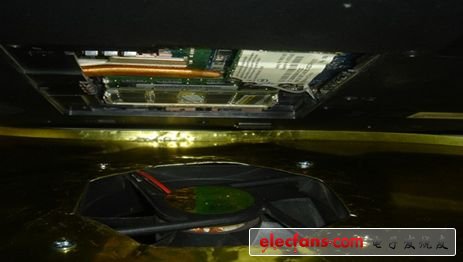

放上笔记本可以看到,风扇正对打开底板后的主板,北桥热管清晰可见。
8 温度压力测试

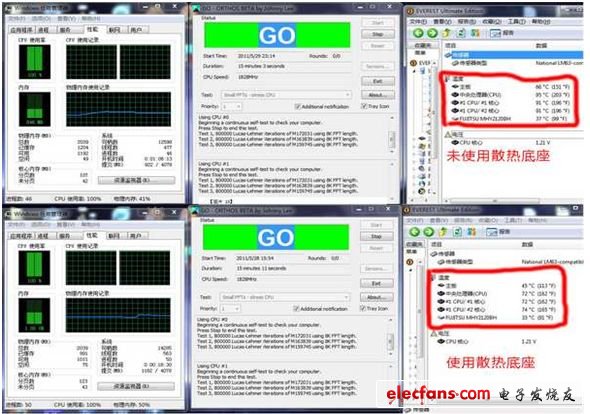

在笔记本上装一堆拷机软件,开始对比测试,拷机15分钟可见不加散热垫情况下,笔记本CPU温度接近95度。而加上散热底座基本都有20度得降幅,效果非常明显,绝对秒杀市面上各种散热底座。
唯一的不足就是这个机箱风扇噪音有点大,如果换成静音风扇效果更好。
9 完成

最后,用绝缘胶布把风扇与电源彻底固定好,大功告成。

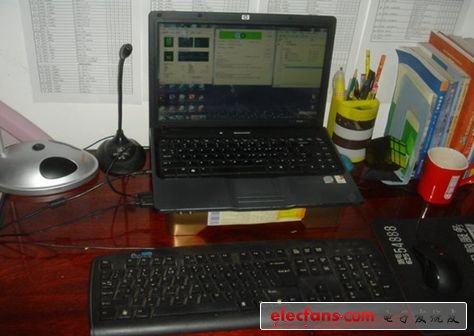

秀桌面
10 不足
风扇噪音有点大,可以考虑换风扇或降低电源电压。没有采用USB供电是觉着5V电压实在是有点低。不过我感觉可以并一个USB的接口,减小噪音。9CM风扇和月饼盒决定了整个散热底座高度会很高,所以比较适合外接键盘。
