PCB：双面板

外形尺寸：想装在U盘壳中，精致美观

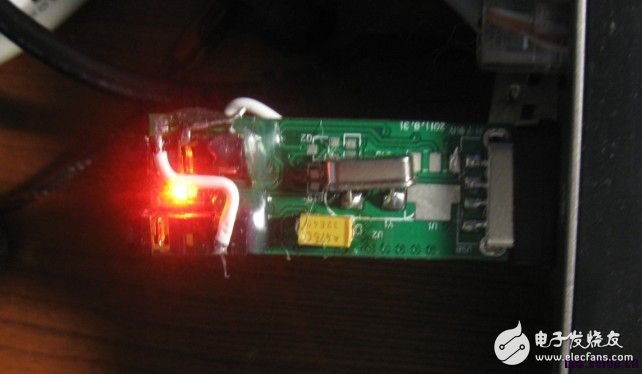

以下是电路板的实物图：

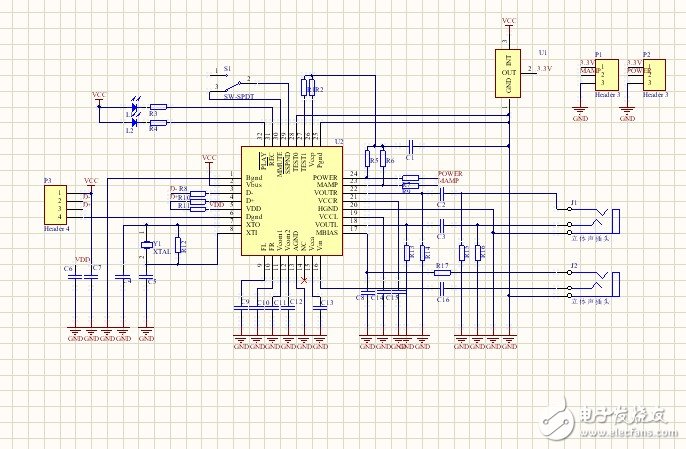

先给大家看一下原理图：

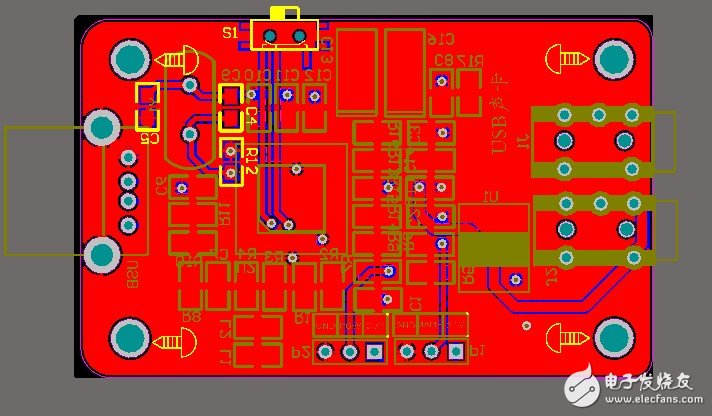

接下来是PCB的设计图：

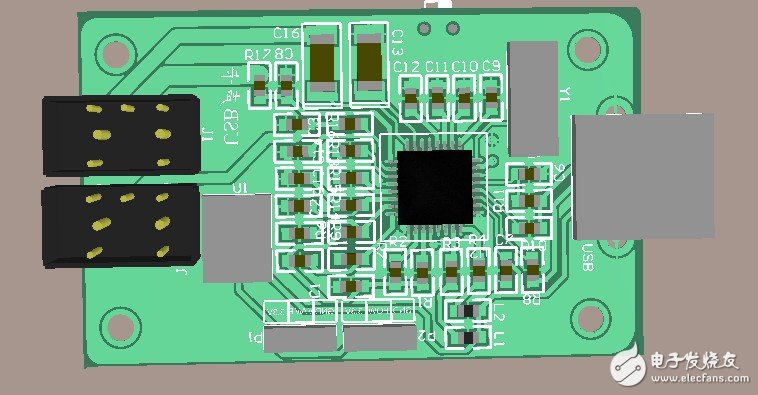

PCB设计的3D识图：

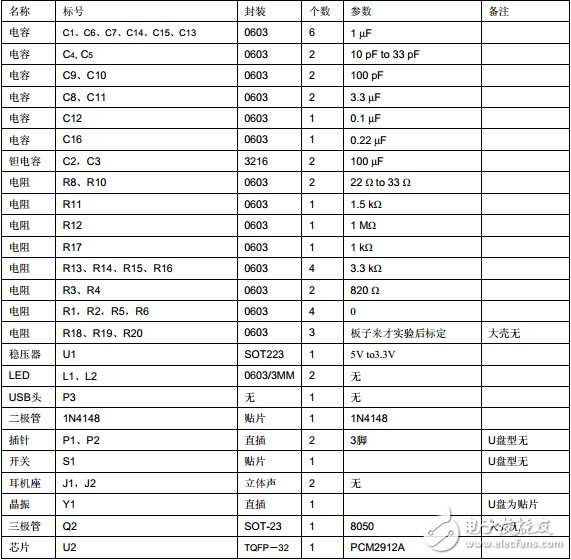

元件清单：

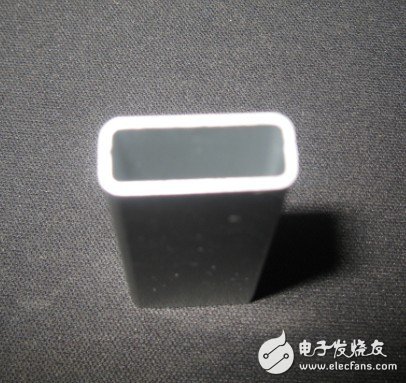

外型U盘壳：

声卡开始工作：

调试心得：

1、 由于耳机尺寸不对，电路板耳机座有点小，需要用挫刀挫电路板耳机座 0.3MM。

2、 耳机的两个定位柱不要，用刀片去掉。

3、 PCB 宽度有点宽，若要装入外壳，也要用挫刀需要修改 PCB 的宽度，还需要用挫刀修

一下外壳，使外壳的内径增大，我做 PCB 的时候由于没有外壳，按商家给我的尺寸做

了，结果商家给我的是外径，马虎了一次！！！

4、 其中 U1，Q2，R19，R20，R7，R9 不用焊，是我调试它的功能设计的，如果只想要功

能不必接。Q2 好像我也忘了，不好意思，用的 8050 的三极管。

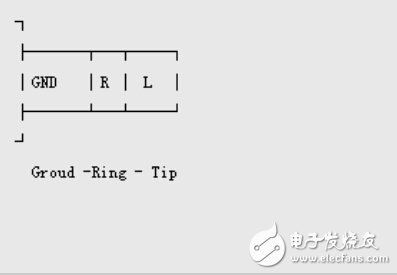

5、 当时也不知道声频接口，网上查图，看到这个资料，附图：

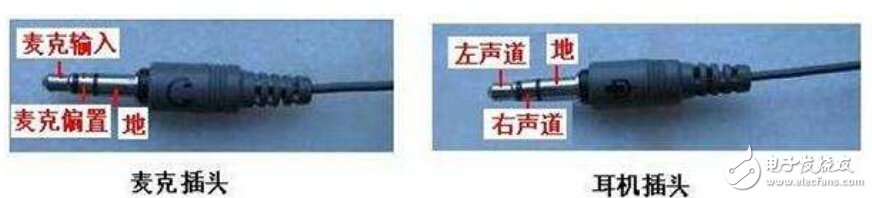

我把这个当成了耳机座，结果是耳机插头的，真正的附图：

而我画电路的时候耳机座都是屁股地，这是一个错误。不过不用改，也会有声音，但左右声

道有区别，大家细细辨别。

6、 晶振本来就是贴片的，但我买的时候店里只有插件的，没有办法，电子城我转遍了。

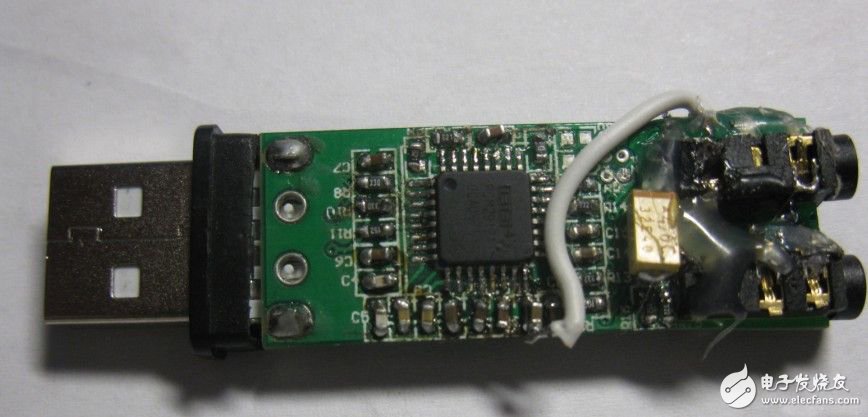

7、 按上述稍改，插入就会发现新硬件的。

我把这个当成了耳机座，结果是耳机插头的，真正的附图：

而我画电路的时候耳机座都是屁股地，这是一个错误。不过不用改，也会有声音，但左右声

道有区别，大家细细辨别。

6、 晶振本来就是贴片的，但我买的时候店里只有插件的，没有办法，电子城我转遍了。

7、 按上述稍改，插入就会发现新硬件的。
