这节课主要为下节课的存储器存储原理打基础，数字电路对编码译码很了解了就可以跳过了。

我们把所使用的每一种二进制代码状态都赋于特定的含义，表示一个特定的信号或对象，叫编码。如用四位二进制数的0000~1001这十种状太，分别表示0~9这十个十进制数码，称为8421编码。反过来把代码的特定含义翻译出来，称为译码。

计算机在处理各种文字符号或数码时，必须把这些信息进行二进制编码，在编码时所使用的第一种二进制代码状态都赋予了特定的含义，即表示一个确定的信号或者对象，实现这种功能的电路叫编码器，如用于键盘的BCD码，ASCII码编码器等。

单片机外围电路用译码器较多，所以在这节课我们主要与大家一起来学习下译码器的工作原理，把代码的含义‘翻译’成相应的输出信号，以表示其原意。其功能恰恰与编码器相反。

译码器可以将输入代码的状态翻译成相应的输出信号，以高、低电平的形式在各自的输出端口送出，以表示其意愿。译码器有多个输入端和多个输出端。假如输入的端个数为，每个输出端只能有两个状态，则输出端个数最多有2n个。常用译码器输入、输出端头数来称呼译码器，如3线-8线译码器，4线-10线译码器等。我们经常用到的74138就是一个三线-八线译码器，朋友们可以到我们网站的《芯片资料》频道下载74138的中文资料。

编码、译码的概念我们了解下，下面我们就来重点来讲一下三-八译码器的工作原理，这在我们51单片机的接口电路中也是经常用到的。

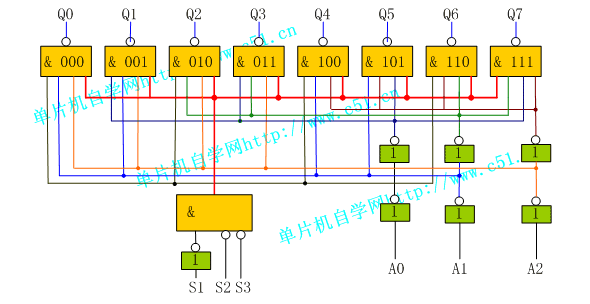

74138的工作原理如下图所示：

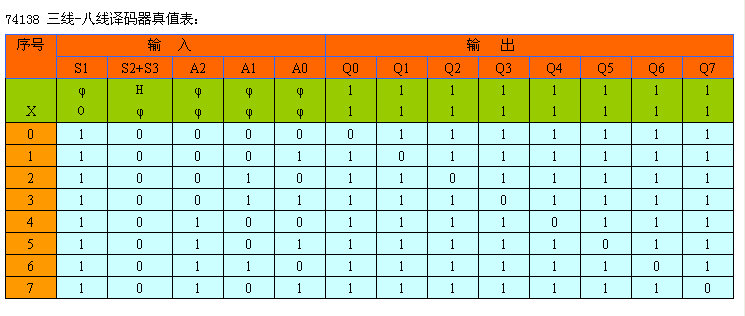

从上图可看出，74138有三个输入端：A0、A1、A2和八个输出端Q0~Q7。当输入端A0、A1、A2的编码为000时，译码器输出为Q0=0，而Q1~Q7=1。即Q0对应于A0、A1、A2为000状态，低电平有效。A0、A1、A2的另外7种组合见后面的真值表。

图中S1、S2、S3为使能控制端，起到控制译码器是否能进行译码的作用。只有S1为高电平，S2、S3均为低电平时，才能进行译码，否则不论输入羰输入为何值，每个输出端均为1。

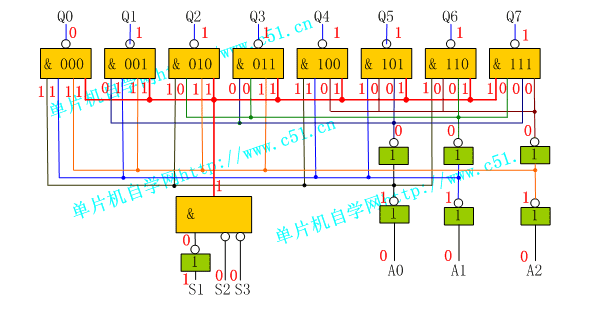

下图是输入端A0、A1、A2为000，控制端S1=1、S1=0、S2=0的电平示意图(红色数字为端口电平)，大家可按下图进行分析，也可以分析输出端另外七种组合时的输出情况。
