拿到一块芯片，想要使用它，首先必须要知道怎样连线，我们用的一块称之为89C51的芯片，下面我们就看一下如何给它连线。

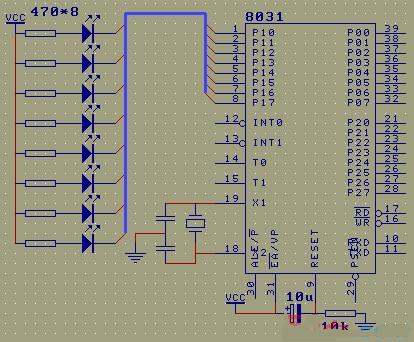

1、电源：这当然是必不可少的了。单片机使用的是5V电源，其中正极接40引脚，负极（地）接20引脚。 2、振蒎电路：单片机是一种时序电路，必须提供脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。只要买来晶振，电容，连上就可以了，按图1接上即可。3、复位引脚：按图1中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。4、EA引脚：EA引脚接到正电源端。至此，一个单片机就接好，通上电，单片机就开始工作了。

图1

二、 任务分析

我们的第一个任务是要用单片机点亮一只发光二极管LED，显然，这个LED必须要和单片机的某个引脚相连，否则单片机就没法控制它了，那么和哪个引脚相连呢？单片机上除了刚才用掉的5个引脚，还有35个，我们将这个LED和1脚相连。（见图1，其中R1是限流电阻）

按照这个图的接法，当1脚是高电平时，LED不亮，只有1脚是低电平时，LED才发亮。因此要1脚我们要能够控制，也就是说，我们要能够让1引脚按要求变为高或低电平。即然我们要控制1脚，就得给它起个名字，总不能就叫它一脚吧？叫它什么名字呢？设计51芯片的INTEL公司已经起好了，就叫它P1.0，这是规定，不可以由我们来更改。

名字有了，我们又怎样让它变'高'或变'低'呢？叫人做事，说一声就可以，这叫发布命令，要计算机做事，也得要向计算机发命令，计算机能听得懂的命令称之为计算机的指令。让一个引脚输出高电平的指令是SETB，让一个引脚输出低电平的指令是CLR。因此，我们要P1.0输出高电平，只要写SETB P1.0，要P1.0输出低电平，只要写 CLR P1.0就可以了。

现在我们已经有办法让计算机去将P10输出高或低电平了，但是我们怎样才能计算机执行这条指令呢？总不能也对计算机也说一声了事吧。要解决这个问题，还得有几步要走。第一，计算机看不懂SETB CLR之类的指令，我们得把指令翻译成计算机能懂的方式，再让计算机去读。计算机能懂什么呢？它只懂一样东西——数字。因此我们得把SETB P1.0变为（D2H,90H ），把CLR P1.0变为 （C2H,90H ），至于为什么是这两个数字，这也是由51芯片的设计者--INTEL规定的，我们不去研究。第二步，在得到这两个数字后，怎样让这两个数字进入单片机的内部呢？这要借助于一个硬件工具"编程器"。

图2

我们将编程器与电脑连好，运行编程器的软件，然后在编缉区内写入（D2H,90H）见图2，写入……好，拿下片子，把片子插入做好的电路板，接通电源……什么?灯不亮？这就对了，因为我们写进去的指令就是让P10输出高电平，灯当然不亮，要是亮就错了。现在我们再拨下这块芯片，重新放回到编程器上，将编缉区的内容改为（C2H,90H），也就是CLR P1.0，写片，拿下片子，把片子插进电路板，接电，好，灯亮了。因为我们写入的（）就是让P10输出低电平的指令。这样我们看到，硬件电路的连线没有做任何改变，只要改变写入单片机中的内容，就可以改变电路的输出效果。
