扩展实例

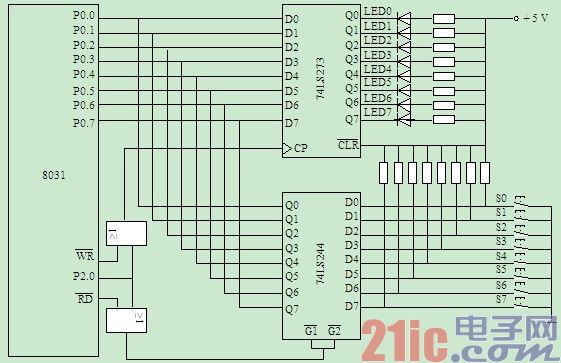

简单的I/O口扩展通常是采用TTL或CMOS电路锁存器、三态门等作为扩展芯片，通过P0口来实现扩展的一种方案。它具有电路简单、成本低、配置灵活的特点。下图为采用74LS244作为扩展输入、74LS273作为扩展输出的简单I/O口扩展。

芯片及连线说明

图中电路中采用的芯片为TTL电路74LS244、74LS273。其中，74LS244为8缓冲线驱动器(三态输出)，、为低电平有效的使能端。当二者之一为高电平时，输出为三态。74LS273为8D触发器，为低电平有效的清除端。当=0时，输出全为0且与其它输入端无关;CP端是时钟信号，当CP由低电平向高电平跳变时刻，D端输入数据传送到Q输出端。P0口作为双向8位数据线，既能够从74LS244输入数据，又能够从74LS273输出数据。输入控制信号由P2.0和相“或”后形成。当二者都为0时，74LS244的控制端有效，选通74LS244，外部的信息输入到P0数据总线上。当与74LS244相连的按键都没有按下时，输入全为1，若按下某键，则所在线输入为0。输出控制信号由P2.0和相“或”后形成。当二者都为0后，74LS273的控制端有效，选通74LS273，P0上的数据锁存到74LS273的

输出端，控制发光二极管LED，当某线输出为0时，相应的LED发光。

 I/O口地址确定

因为74LS244和74LS273都是在P2.0为0时被选通的，所以二者的口地址都为FEFFH(这个地址不是惟一的，只要保证P2.0=0，其它地址位无关)。但是由于分别由和控制，因而两个信号不可能同时为0(执行输入指令，如MOVX A，@DPTR或MOVX A，@Ri时，有效;执行输出指令，如MOVX @DPTR，A或MOVX @Ri，A时，有效)，所以逻辑上二者不会发生冲突。
