1、Logic Analyzer的使用

《vivado逻辑分析仪的使用》一文中提到如下问题：

打开Hardware Manager，选择Open New Target，按照向导走完，发现无法和ILA建立通信链接。

原因：在选择待抓取信号的时钟域时，Vivado一般默认定位PS_CLK0，所以只有PS运行起来了，该时钟信号有输出，ILA才正常工作。因此在程序未run起来的情况下，会出现无法建立通信的错误。

解决：首先在SDK中完成FPGA Bitstream的download，设置断点，点击Debug按钮，进入main函数（直接run也可以，视需求而定）；然后再返回Vivado主界面，打开Hardware Manager，Open New Target，这时，Vivado会自动检测到正在工作的ILA。

2、如何删除整个net网络中的某根连线

在Block Design阶段，将某个IP的pin连接到net网络中时，一旦连接成功，会发现单击刚刚连接的线，会选中整个net网络，那么如何删除net中的某一段连线呢？

如果你很快意识到自己的失误，那么有可能利用“撤销”功能实现该线的删除。但是，如果是保存过的工程，或者是后期检查时发现某根线不需要，该怎么办呢？

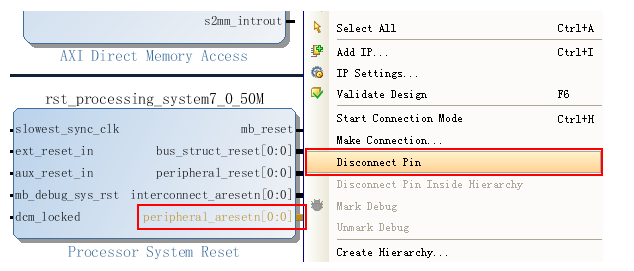

方法如下：选中你想删除的线所连接的pin，单击鼠标右键，在弹出的菜单中选择“Disconnect Pin”命令，就会删除连接在该pin上的连线，而不是删除该连线所属的网络，如下图所示。

3、TCL的使用

利用TCL实现工程的快速搭建、移植备份是相当方便的，然而单纯地从编程的角度去实现这些想法，可能就没那么简单，需要对Vivado控制指令，IP核属性等方方面面相当了解才行，其实有一个方法可以偷懒：

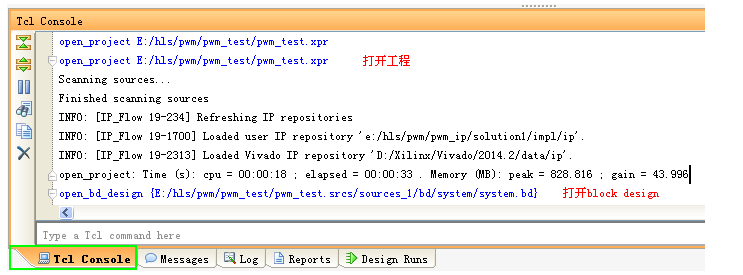

Vivado主界面中有一个Tcl Concole，我们所执行的所有GUI操作，在Tcl Concole中都会有对应的Tcl命令，如下图所示。

借助这一点，我们可以把自己感兴趣的操作、常用的操作对应的指令copy一下，保存起来，这样就可以加速Tcl脚本文件的设计。

4、如何查看IP的Example Desigan

在接触一个新东西，如开发环境、IP核等，Example Design可以帮助我们快速了解它们，从而降低使用难度，缩短开发周期。因此，如何利用Example Design是比较重要的，本小节简要介绍在Vivado下，如何查看IP核的Example Design。

加入到Block Design中的IP是无法查看Example Design的，并不是所有的IP都有Example Design，例如fir、cordic、dds等IP都是没有Example Design的。本文以AXI DMA这个IP为例，介绍如何查看IP核的样例工程。

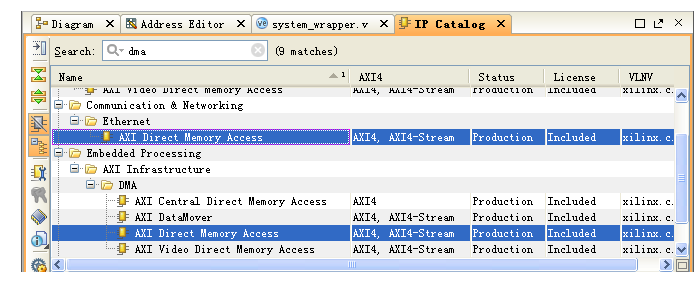

Step1：打开IP Catalog，搜索到AXI DMA这个IP，如下图所示。

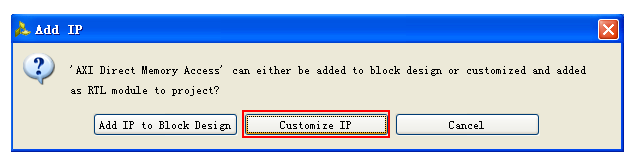

双击AXI Direct Memory Access，弹出下图所示的对话框。

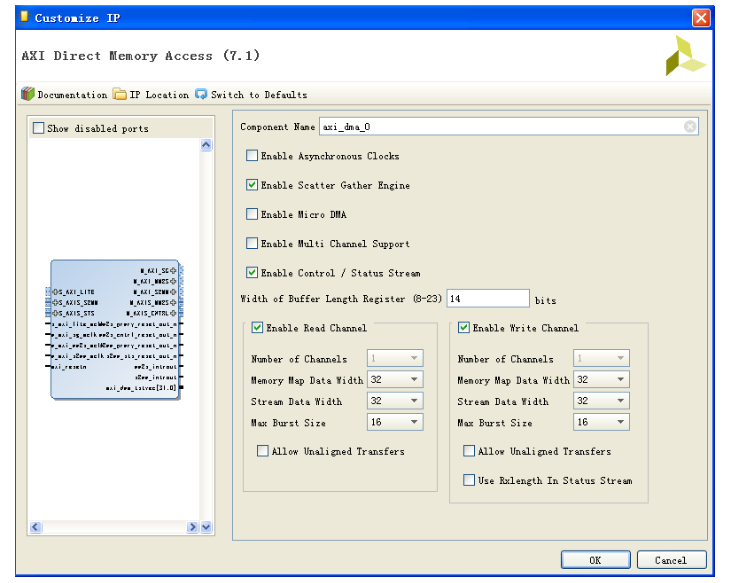

注意，不要选择Add IP to Block Design，点击红色方框内的按钮，弹出下图所示的IP定制对话框。

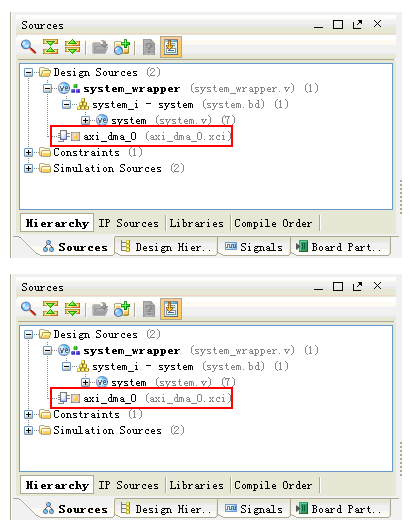

配置完毕后，选择OK，IP的相关资源会添加到工程的Design Sources文件夹下，如下图所示。

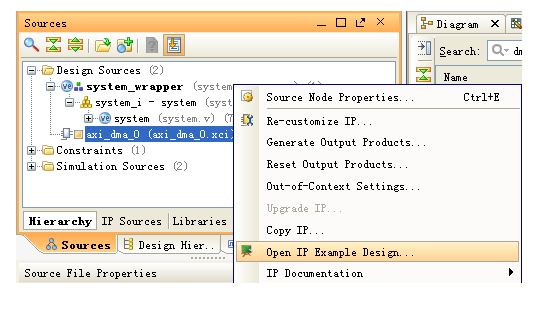

选中axi_dma_0，右击鼠标，在弹出的菜单中选择“Open IP Example Design…”，按照向导打开样例工程即可。
