一、TEA1530AT介绍

TEA1530AT是飞利浦公司推出的绿色电源控制集成块，负责产生开关脉冲（PWM脉冲），完成稳压控制及各种保护等任务，待机功耗仅0.3W.该器件可用于打印机、液晶彩显、液晶彩电、电源适配器等场合，能组成输出功率达65W的开关电源。TEA1530AT内部结构如图1所示，它适应于70~276V的交流电源；正常运行频率固定为65kHz,待机运行时频率很低（小于lOkHz）；内置启动电流源，启动电流为1.2mA,且具有软启动模式；还有低压保护，过流保护，过热保护（140℃）功能。

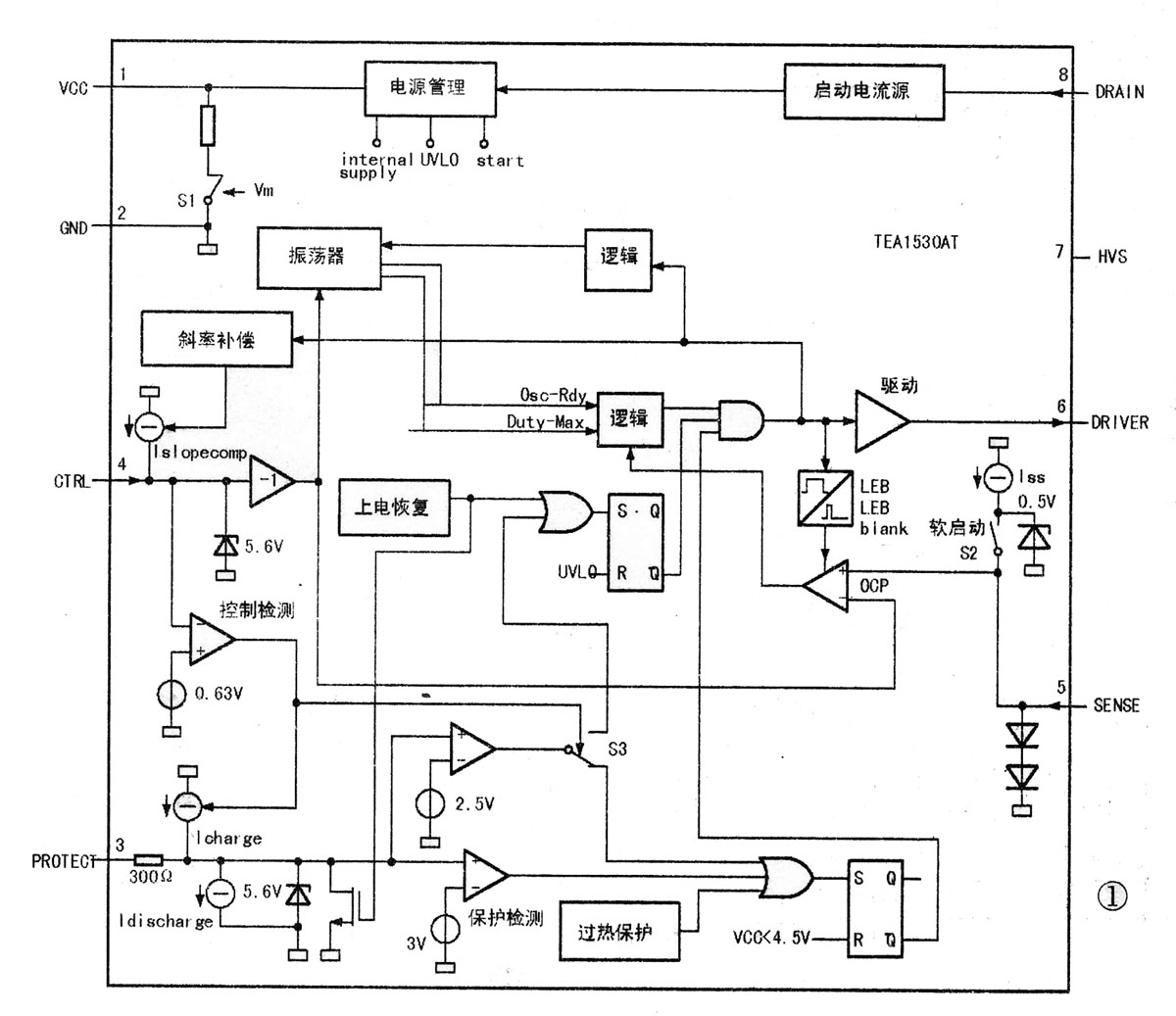

图1 TEA1530AT内部结构图

二、电路分析

由TEA1530AT构成的电源电路如图2所示，图2中标有"NC"的元件在实际电路中未装。

图2 由TEA1530AT构成的电源电路图

1、启动过程

220V交流市电经BD901整流，C905、C938滤波后，在C905上形成近300V的直流电压。该电压一方面经开关变压器的初级统组（④-⑥绕组）加至开关管Q903的漏极；另一方面经启动电阻R904、R932、R933加至IC901的⑧脚，使内部建立起启动电流源，该电流源对①脚外部电容C908充电，C908两端电压上升。当C908上的电压上升至11V时，IC901内部电路启动，并进人工作状态，从⑥脚输出开关脉冲，开关管Q903进入开关工作状态，开关变压器T901的初级绕组上产生脉冲电压，各次级绕组上也感应出脉冲电压。

一旦IC901工作，其①脚的电流会上升，此时，内部电流源所提供的电流将不足以满足①脚的需要，所以由①-③绕组上的脉冲电压经R909限流，D901整流，C908滤波后所产生的直流电压来给①脚供电，以继续满足①脚的需求。

2.各路电压输出过程

开关变压器有两个带中心抽头的绕组，这两个绕组采用并联连接。它们的上端接地，下端并联后作为12V绕组的输出端，中心抽头并联后作为5V绕组的输出端。

电路工作后，12V绕组输出的脉冲电压经D906（两个并联二极管）整流，C917、C918、L904、C922滤波后，产生+12V的直流电压，给逆变器及主板供电。

5V绕组输出的脉冲电压经D907整流，C939、L903、C915滤波后，产生+5V直流电压，给主板供电。

+12V和+5V电压由接插件CN902送至主板，给各自负载供电。

3.稳压过程

该电源是通过调整开关脉冲的占空比来实现稳压控制的，稳压主取样点设在+5V输出端，辅助取样点设在+12V输出端。当某种原因（如电网电压上升，负载变轻等）引起各路输出电压上升时，+5V电压也必上升，经R927、R930分压后，送至IC904控制脚的电压也上升，从而使IC904导通加强，IC903中的发光二极管和光电三极管导通也增强，IC901的④脚电压上升，经内部电路调节后，其⑥脚输出的脉冲宽度变窄（占空比减小），Q903饱和时间缩短，各路输出电压下降。

当某种原因引起各路输出电压下降时，则稳压过程与上述相反。

值得注意的是，当只设主取样点时，+5V电压大约为6.2V左右，+12V电压大约为15V左右；当主取样点和辅助取样点同时存在时，+5V和+12V输出才正常。也就是说，主取样点起粗调作用，它能将输出电压稳定在正常值的附近；辅助取样点起细调作用，在它的配合下，才能将输出电压稳定在正常值上。设置两个取样点的目的是为了提高电路的可靠性，提高稳压精度。另外，当+12V电压达到14V,+5V电压达到6V时，ZD921、D915、R942、ZD922、D916等元件也会参与稳压作用，以加大稳压环路的调节力度。

4、保护过程

（1）开关管防击穿保护

开关变压器初级绕组上接有反峰吸收网络，由D9（X、C906和R908组成，该网络能吸收初级绕组上的反峰脉冲，保护开关管。

（2）过流保护

当某种原因（如负载短路、稳压环路故障等）引起开关管Q903的电流增大时，R914上的电压也必升高，该电压经R912、R917送至IC901的⑤脚，只要⑤脚电压超过0.52V,并持续140ns时，内部过流保护电路动作，从而使⑥脚停止脉冲的输出，电源停止工作，实现过流保护。

（3）欠压保护

欠压保护是由IC901的①脚内部电路来完成的。开机后，C908被充电，若C908上的电压不能达到11V,说明市电太低，IC901不会工作，处于欠压保护状态。一旦电路工作后，IC901的①脚电压只需维持在8.7~11V之间即可，如果某种原因使得C908两端电压下降至8.7V以下时，IC901的⑥脚就立即停止脉冲的输出，进入欠压保护状态。

（4）过压保护

当稳压环路开路，各路输出电压大幅上升时，IC901的④脚电压会低于0.63V,内部电路执行过压保护动作。同时，①脚电压也会大幅上升，并引起③脚电压达到3V以卜，内部电路也将进入过压保护状态。

当IC901进入保护状态后，其状态自动锁存，不能自行解除。若要解除保护状态，必须要求①脚电压低于4.5V才行（需重新通电）。

三、关键检测点

该电源有一个目击检测点和三个关键检测点。

1.目击检测点

保险管F901是目击检测点，通过观察或测量F901是否烧断，可以判断故障的性质。当F901烧断时，说明电源中有短路故障存在，短路部位一般发生在整流桥堆（BD901）、滤波电容（C938、C905）或开关管（Q901）。

2.第一关键检测点

C905上的电压是第一关键检测点，通过检测此点电压可以判断故障部位。例如，当电源不工作时，若测得C905上的电压为ov,说明故障在交流输入电路或整流电路上；若C905E有300V电压，说明故障部位在C905之后的电路中。

3.第二关键检测点

IC9018脚是第二关键检测点，当该脚电压低于100V时，①脚就无法建立11V以上的启动电压，从而导致电路不能启动。当③脚电压低于100V时，一般是外部电阻开路或变值引起的。

4.第三关键检测点

IC901①脚是第三关键检测点，当电源不工作时，通过测量该点电压可以缩小故障部位。若①脚电压达不到11V,说明启动电压过低，故障部位一般在①脚或⑧脚外部电路。若①脚电压大幅度波动，说明电路进入保护状态。
