在学习AltiumDesigner或者51单片机的过程中，当我们要绘制一个带有STC单片机的电路图或者要制作带有STC单片机的PCB（印制电路板）时，我们会发现在AltiumDesigner自带的所有库中都没有找到STC的单片机原理图。所以，在这里呢，小编将结合自己的经历向大家介绍如何用AltiumDesigner软件来绘制自己的原理图库，并绘制STC89C51单片机的原理图，希望能对大家有所帮助。大家相互学习，共同进步。

第一步：创建原理图库

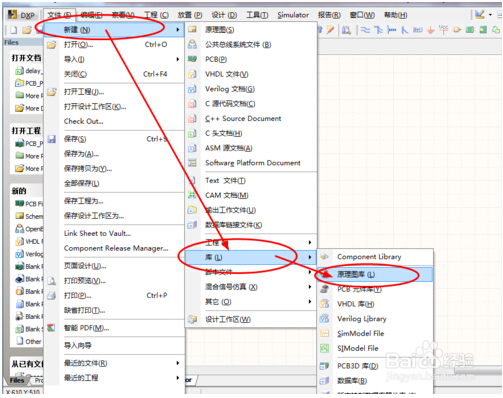

1.新建原理图库。选择菜单栏上的【文件】即可看到，具体操作如下图所示：

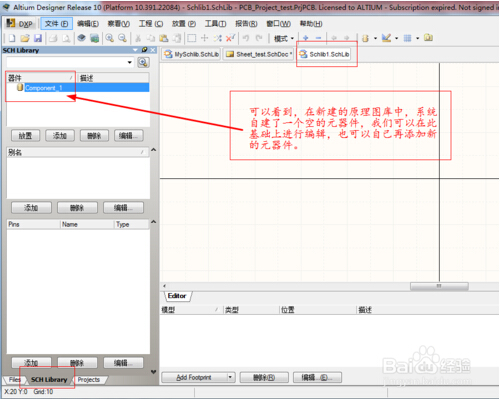

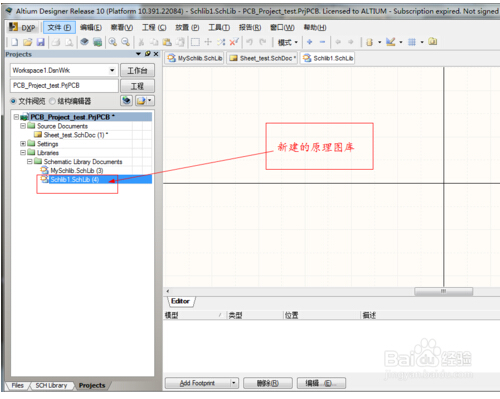

2. 做完上面的操作后，即可看到新建的原理图库，在新建的原理图库中有一个空的元器件，如下图所示：

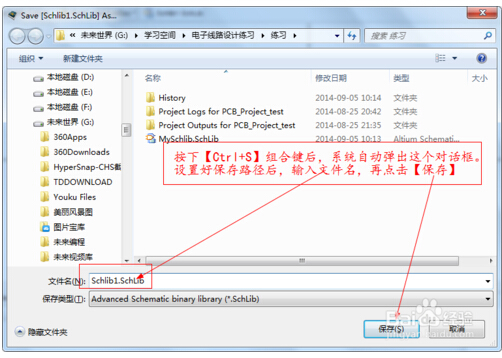

3. 按【Ctrl+S】保存原理图库，自定义命名并保存到我们的自定义文件夹，以便今后查找。如下图所示：

第二步：绘制元器件原理图

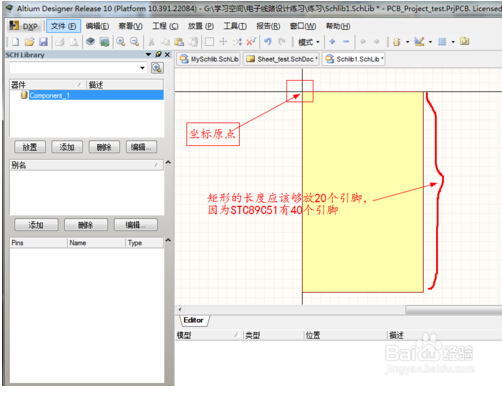

1.在工具栏上的三角板图标下，选择【放置矩形】图标，从坐标原点开始绘制矩形（STC89C51单片机外形）。具体操作如下图所示：

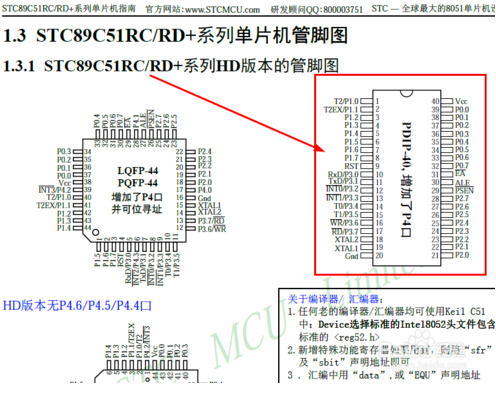

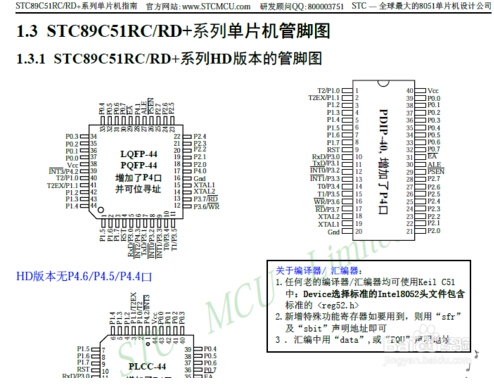

2.打开STC89C51资料手册，观察手册中的管脚图，以便接下来的绘制工作，具体情况如图：

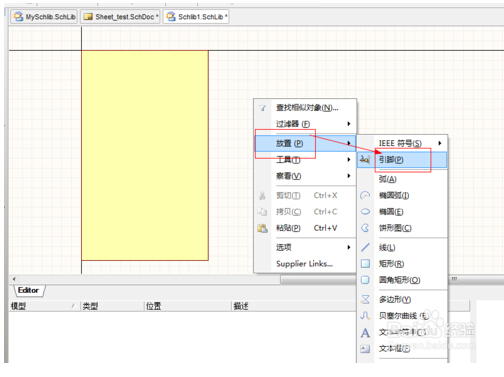

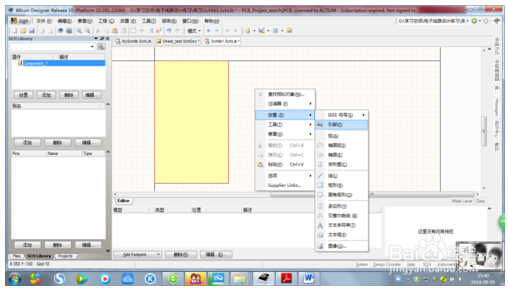

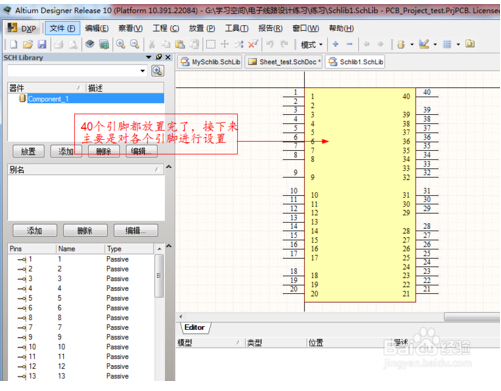

3.单击右键，选择【放置】栏下的【引脚】，然后开始严格按照资料手册中的管脚图绘制各个引脚。具体情况如图：

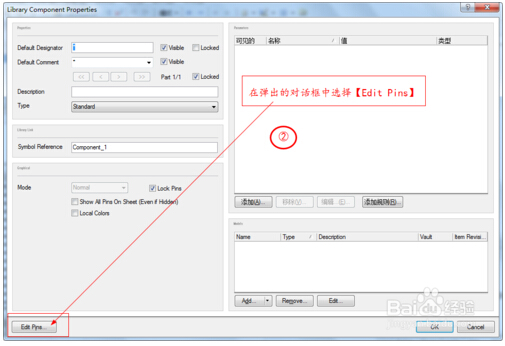

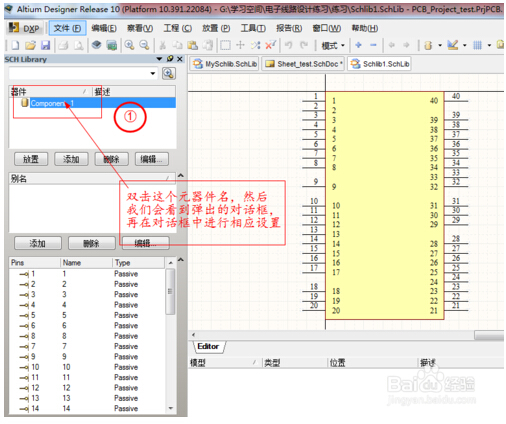

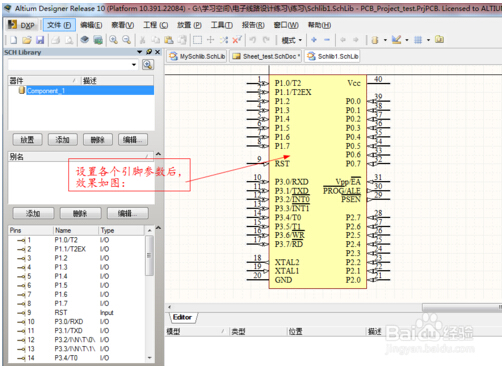

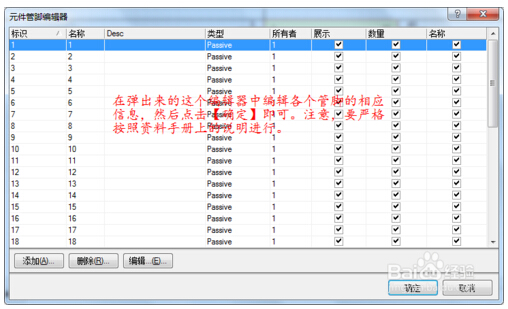

4.按照资料手册对各个引脚进行相应设置。如管脚的输入输出属性以及管脚名称，具体操作情况如下图：

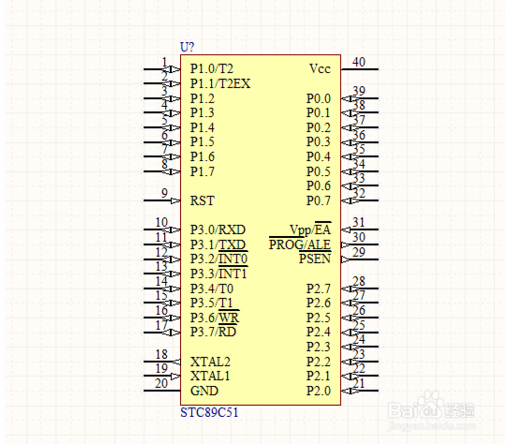

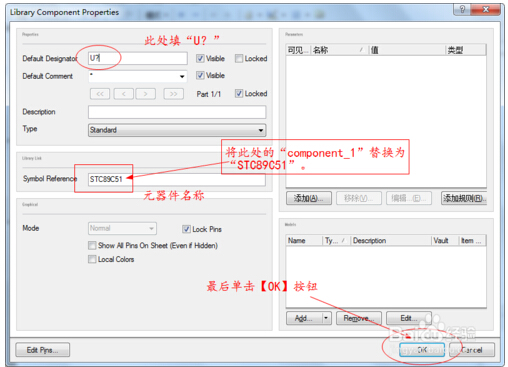

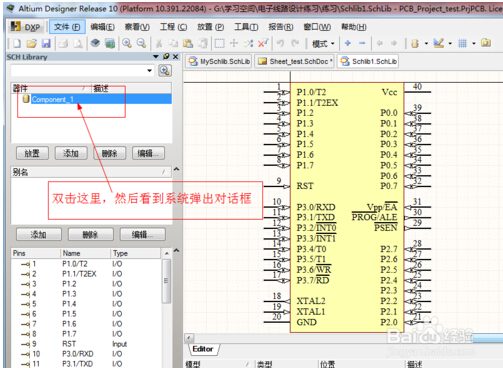

5.保存绘制好的原理图，并对其进行重命名为“STC89C51”，具体操作情况如下图：

第三步：在原理图文件中调用自己绘制的元器件

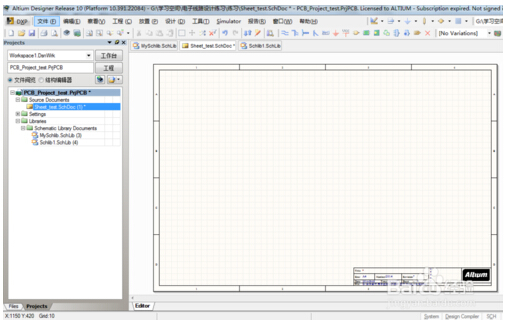

1.打开或者新建一个原理图。如图所示：

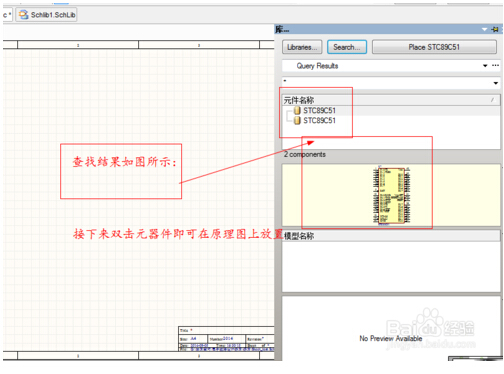

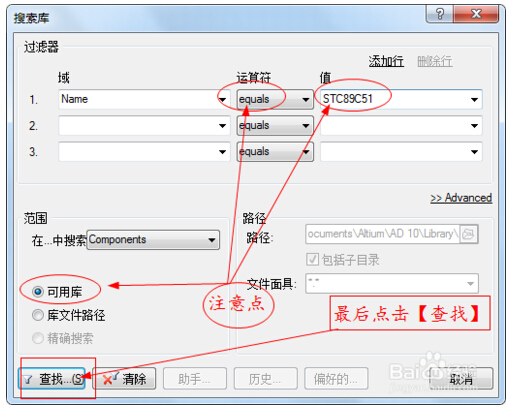

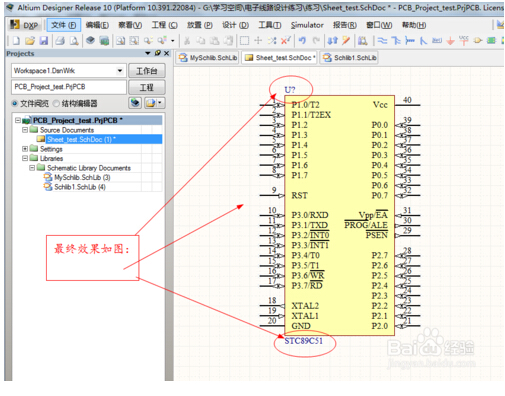

2.在库路径中搜索“STC89C51”，找到并放置芯片。如图所示：

尾声：

如何用AltiumDesigner绘制STC89C51单片机的原理图，这里已经介绍完了，你学会了吗？是不是很简单啊，学习记得要记笔记哦！
