现场应用要求：

1.将5台RS232接口设备信号转换为RS485信号进行通信。

2.通信距离最远1200米左右。

3.通信速率在4800bps。。

4.应用环境为地下矿井通信控制系统。

波仕提供的解决方案：

1.采用波仕485A型RS232/485转换器。

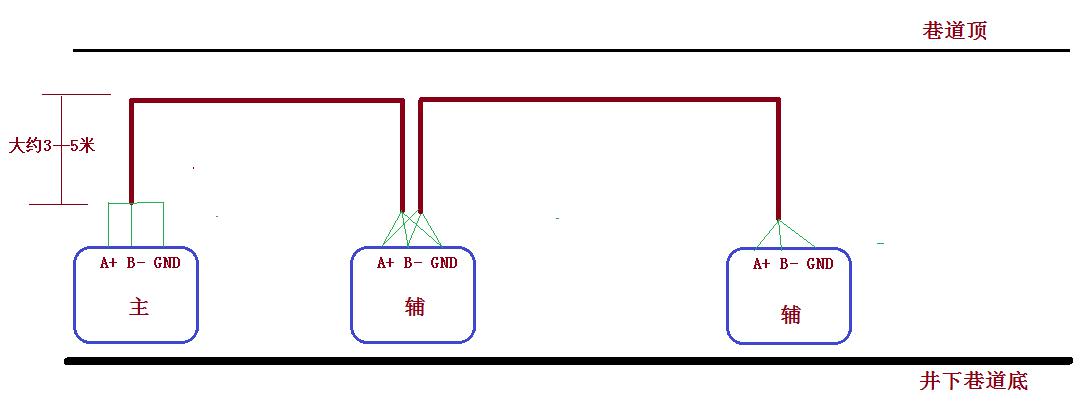

2.因为客户通信距离较远，节点较多。故建议选用2～4个端点式485A和3～1个节点式485A无源串口转换器。同时为了保证通信效果，避免外部环境电磁干扰的影响，故此建议选用带屏蔽的4芯电缆。屏蔽层作为地线、每2股线并为一股，分别接信号A和B。

波仕485A的主要性能参数如下：

电源电压

无须供电

电气

接口

RS-232（DB-9孔）

传输介质

双绞线（最好带屏蔽层并做为地线）

RS-485（接线端子）

负载能力

相互带128个

尺寸

63*33*16mm（不含端子）、

通信方式

半双工

重量

30克

外壳材料

耐高压高分子复合材料

工作温度

—40~+80℃

传输距离

1800m（9600bps）

存储温度

—60~+100℃

通信速率

300bps-115.2Kbps

系统支持

所有通讯软件，即插即用

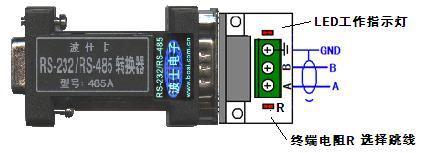

注意最远的两端的485A建议将终端电阻跳线设置为短接，以增加通信的可靠性。

波仕可以提供的其他解决方案：

客户实际上最终要实现的是多个RS485设备口的远距离通信，若现场为全双工通信模式，则使用波仕485C型也可以的。
