STC为宏晶公司推出的国产51单片机，其优点在于价格低廉，功能强大，使用方便，尤其是其串口isp下载程序的方式方便了大量用户，免去了购买昂贵的编程器，非常适合单片机入门学习使用。

但是初学者常会遇到程序无法下载的情况，在此给大家总结了常见的出错原因、判断方法和解决方法。

STC单片机下载程序主要分三部分：

单片机最小系统、下载电路、计算机端

下载失败一般从这三个方面来解决问题。

一、最小系统的问题：

1.不是STC系列单片机，如果是AT或其他品牌单片机，下载方式与STC不同。

2.单片机损坏，比如有的单片机内由于ISP系统引导码出错，能运行之前下载进的程序，但不能下载程序；或者单片机已损坏。

3.晶振问题，如：没有晶振，晶振放在插座上接触不良，或者引脚太长不起振等。

最小系统电路图如下，由电源、单片机、复位电路、晶振时钟电路组成：

STC89C52RC单片机：

二、下载电路的问题：

1.下载芯片损坏（一般下载涉及的芯片有PL2303、CH341、MAX232）。

2.PL2303的晶振不是12M。

3.USB接口松动，下载线断路等。

4.接线错误，如：TXD、RXD接反。

MAX232电路图（串口电平转换）：

USB转串口（一般用CH341芯片）：

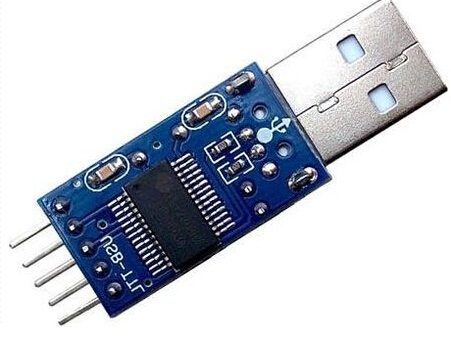

USB-TTL小板（一般用PL2303芯片）：

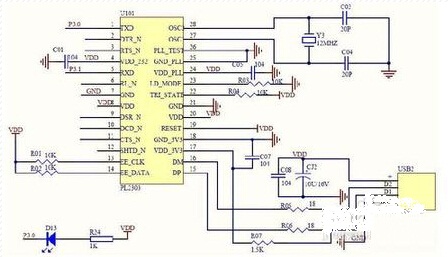

USB-TTL电路图：

三、计算机端的问题：

1.下载软件的问题，最好使用STC_ISP最新版本，在Win7系统中有时可能要以管理员身份运行。

2.驱动安装的问题，如果设备管理器中有COM口“USB to Serial”且无感叹号，一般驱动就没有问题，但是还是可以重装驱动看看；安装的驱动要与系统对应（Windows7 32位、64位或者WindowsXP）。

3.COM口设置错，一般下载时会提示打开串口失败。

4.单片机的型号设置错，一般下载时会提示不是此型号的单片机。

5.波特率太高，适当调低一点或许有用，高、低波特率都选1200。

操作步骤的问题：

注意先点电脑上的下载按钮后给单片机上电。

下载程序顺序如下：

1.装载好要烧的单片机程序。

2.设置单片机型号，COM口，波特率等参数。

3.点击 “下载”。

4.给单片机上电。

5.下载软件显示：正在下载....

6.下载完成。

另外STC_ISP软件中对下载失败给出的提示有：

1.在单片机停电状态下，点下载按钮，再给单片机上电

2.停止下载，重新选择 RS-232 串口, 接好电缆

3.可能需要先将 P1.0/P1.1 短接到地

4.可能外部时钟未接

5.因 PLCC、PQFP 转换座引线过长而引起时钟不振荡，请调整参数

6.可能要升级电脑端的 STC-ISP.exe 软件

7.若仍然不成功，可能 MCU/单片机内无 ISP 系统引导码，或需退回升级，或 MCU 已损坏

8.若使用 USB 转 RS-232 串口线下载，可能会遇到不兼容的问题，可以让我们帮助购买兼容的 USB 转 RS-232串口线

如果一时找不到问题，条件允许的情况下，可以这样做：

1.检查单片机是不是STC系列、是否有晶振，以及最小系统电路是否有错。

2.检查串口设置，操作步骤（先下载后上电）。

3.换个串口（对于有串口的台式机），或者换个USB口。

4.重启下载软件再试。

5.重启计算机。

6.换最新的下载软件（在宏晶官网下载）。

7.重装驱动（如果是有串口的台式机，直接连接串口则不需要驱动）。

8.换其他单片机。

9.换一根下载线。

10.换其他电脑。
