摘要：提出一种在单片机系统中比较简单地使用大容量NANDFLASH存储器的方法。与一般方法相比，编写应用程序的程序员不需要掌握计算机文件系统的规范，只要按照NANDFLASH的读、写、擦除等时序对其进行操作，把NANDFLASH当成NORFLASH或SRAM来对待，这样存储器的物理地址对程序员而言是透明的，只需要在遇到坏块(BAD BLOCK)时跳过该块就可以了。该方法降低了使用NANDFLASH存储器的难度和成本，且不仅适用于EPG3231，也可以推广到一般的8位单片机系统中使用。

在从事单片机的教学中，由于学生对有声音和显示的制作项目更感兴趣一些。因此，在学习过程中这种兴趣往往能让他们完成项目，获得成就感，从而学到更多的东西。

目前在技术上，声音的存储大都使用大容量的NANDFLASH，但一般按照文件系统的方式存储，这对学生有一定的难度。本声音播放器的声音文件采用非文件方式存储在NANDFLASH中，这样在不需要太多背景知识的情况下，可以比较简单地使用大容量的NANDFLASH存储器，降低了使用NANDFLASH存储器的难度和成本。

1 声音播放器总体设计方案

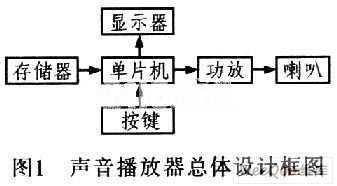

声音播放器总体设计框图如图l所示。其中存储器用于存放声音文件，单片机将存储器中的声音文件名显示在显示器上，并根据按键选择要播放的声音文件，从存储器中将声音文件的数据送到内部的D／A转换器，D／A的输出通过功放放大后送到喇叭放出声音。

其中，在选择存储器时，应满足大容量、非易失、价格便宜等条件，根据上述条件，NANDFLASH为最佳选择，这里选用K9G8G08型NANDFLASH，其容量是1 G字节。对于WAV格式的语音信息，8 bit、22．05 kHz、单声道足以满足一般需求，而对于音乐(歌曲)来讲，44．1 kHz的采样频率也能达到较好效果，因此，该器件中能存储约800 min语音或400 min音乐；显示器采用122x32的LCM，内置控制器为SEDl520，可以显示14个汉字或28个英文字符；按键主要有放音／暂停、停止、上翻、下翻等，采用独立式按键；单片机选用ELAN的EPG3231，该器件与5l系列单片机使用相似。

设计声音播放器关键需要考虑：声音数据以何种格式、何种方式载入K9G8G08。一种可直接用一个U盘，通过计算机将数据下载到K9G8G08中，声音数据以文件方式存放。但这样必须在单片机中完成与U盘的接口连接，并且要熟悉计算机的文件格式，这对单片机的初学者来讲难度比较大。另一种是将声音数据按顺序存放在K9G8G08中(遇到坏块时跳过即可)，这样数据存放的物理地址对开发者来讲是透明的，再使用下载器就可以将声音数据载入K9G8G08中。如果将下载器和声音播放器做在一起，同样可以在线下载数据。

2 声音播放器硬件电路设计

2．1 K9G8G08简介

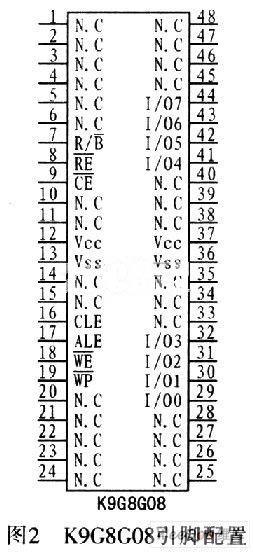

K9G8G08是三星公司生产的1 Gx8 bit的NANDFLASH存储器，工作电压为2．7～3．6 V，内部存储结构为(2 K+64)字节／页×128页／块×4096块。外部电路通过共用的8位I／0端口分时访问其命令寄存器、地址寄存器和数据寄存器，实现对器件读、写和擦除等操作。其存储器的命名方式参见文献。K9G8G08采用48引脚的TSOP封装，其引脚配置如图2所示。

2．2 EPG3231简介

EPG323l是ELAN公司的8位RISC单片机，它有11个8位并行口、1个8位电流输出型的D／A、1个10位逐次逼近型A／D、1个通用异步收发器UART、1个8，16，24位的串行外设接口SPI、3个定时器等，硬件资源丰富，还支持手写识别、语音识别、ADPCM编解码等功能。另外，EPG3-23l的速度较快，在时钟频率为16 MHz时，指令周期为125 ns。

2．3 EPG3231与K9G8G08的电路连接

图3为EPG3231与K9G8G08的电路连接图。图中没有给出K9G8G08，只给出了EPG323l的基本电路及用网络标号标出的与K9G8G08的连接引脚。K9G8G08的19引脚是写保护，在实际电路中接+3．3 V(不保护)。需要说明的是，EPG323l的D／A输出是48引脚(PBl)，输出电流信号，需要将其输出转换为电压信号再送至后续的功放。其中比较简单且可行的做法是在PBl与地之间接一只电阻来完成电流与电压的转换，关键是该电阻的取值。若电阻阻值较大，输出波形的上部会出现限幅失真；若阻值较小，则不能最大限度地利用D／A的动态范围。因此确定该电阻阻值的方法是：先接一只可调电阻，写一段测试程序，向D／A反复连续地送00～FFH的数值，通过示波器观察PBl输出，调整可调电阻，使输出为不失真的锯齿波，且最高点为3．3 V(即参考电源VREX(70引脚)电压)。

另外，图3中使用EPG323l的D端口(PD0～PD7)与K9G8G08的I／O端口相连，这个端口必须是双向的，使用其他的双向端口也可以，但不要使用J端口和K端口，这两个端口适用按键的输入／输出(矩阵键盘时的扫描输出)，速度比较慢，不能用于与K9G8G08的通信。还需注意的是，由于WAV文件中的编码是无符号数(即OOH是最低电平，FFH是最高电平)，而EPG323l的D／A输入是有符号数(即80H是最低电平，7FH是最高电平)，所以程序中应将WAV声音数据的最高位取反后送到D／A。

3 声音播放器软件设计

在声音播放器软件设计之前，应确定好K9G8G08中数据存放的格式。

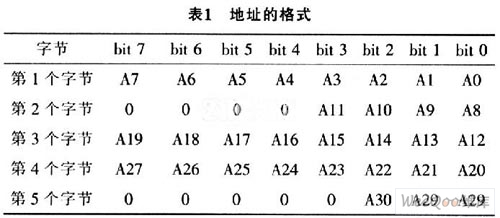

首先是地址的格式。对K9G8G08内部存储单元操作的地址是分5个字节送出的，所以地址的格式最好是按这5个字节编排，如表l所示。

其次，根据NANDFLASH的特点，其内部是可能有坏块(BAD BLOCK)存在的，但BLOCK 0一定是有效块(VALID BLl3CK)，所以将坏块信息存在BLOCK 0中。而K9G8G08的有效块的个数在3 99* 096之间，也就是说，坏块的个数不大于100个。块地址是由A19～A30决定的，为方便程序的编写，将块地址分3个字节存储，各个地址位的安排同表1中的第3、4、5个字节，将A12～A18位放O。坏块信息存储区最多占用300个字节。

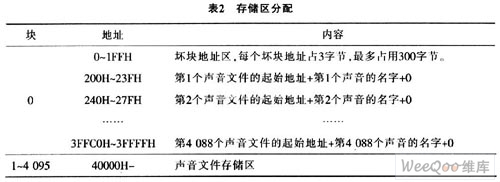

第三，将声音文件的目录也存在BLOCK O中。目录中的每条记录占用64字节，其中前5个字节是声音文件的起始地址，同样为了方便程序的编写，每字节中包含的地址位与表1一致；后面的59个字节是声音的名字，比如歌曲名等，用0表示结束，如表2所示。从表2中可知，目录区最多有4 088个记录，应该能满足一般的需要。

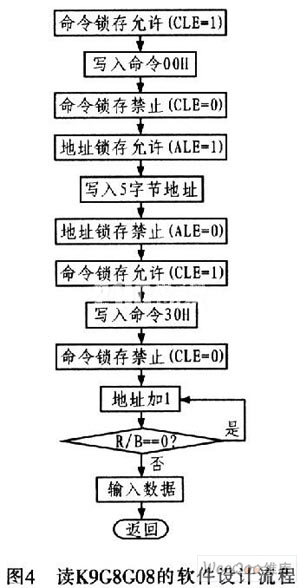

软件设计中最关键的是对K9G8G08的操作。该声音播放器中，程序只需对K9G8G08进行读操作即可。图4为读K9G8G08的软件设计流程。

对K9G8G08读操作的程序在定时器中断中调用。对于22．05 kHz或44．1 kHz的WAV文件，定时器的中断周期分别为45．4μs或22．7μs。对于单声道、8 bit的WAV文件，其频率可以在文件头的第18H、19H字节得到，对于22．05 kHz和44．1 kHz的WAV文件，这两个字节的值分别是22H、56H和44H、ACH，声音信息从第2CH个字节开始。需要说明：1)写入命令的操作包括送出命令字和在写(WE)控制线上产生下降沿；2)写入5字节地址的操作要按表1中的顺序向K9G8G08写入5个字节的地址。每个地址的写入包括送出地址和在写(WE)控制线上产生下降沿；3)输入数据的操作包括在读(RE)控制线上产生上升沿和读入数据。

4 结束语

由于对不同型号的NANDFLASH的操作有可能略有差别，所以如果要使播放器同时能支持多种NANDFLASH，应该在程序中读取器件的ID，根据其ID选择不同的读NANDFLASH的程序。三星NANDFLASH的ID参见文献。该声音播放器具有盒式录音机和复读机的放音功能，如果增加录音功能，它完全可以是盒式录音机和复读机的替代品，因为它有不用磁带和没有复杂的、易损坏的机械结构的优点，是前两者不能相比的。只是由于8 bit的量化分辨率略低了点，体现在播放音量较小的语音时，有点“呜呜”的噪音，这是量化误差引起的。可以采用在播放器中使用16 bit的WAV文件的方法来解决，但这会增加一倍的数据量。也可以通过使用MP3文件的方法来解决，这时它就是一台MP3播放器了，但需要增加MP3解码器(或用软件解码)。这里所提出的对NANDFLASH的使用方法简单易行，基本上类似于对NORFLASH或SRAM的使用，存储器的物理地址对程序员来讲是透明的，易于理解和控制。
