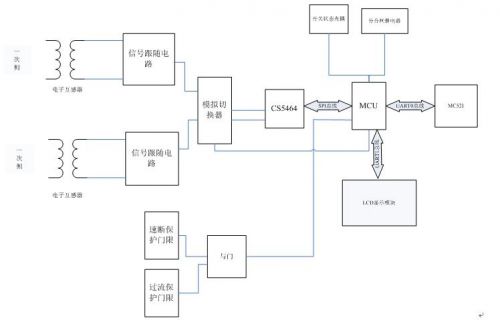

测量时FTU的基本功能，为了简化设计。该系统采用了CS5464。该芯片有电流、电压测量通道。该芯片的主要用途是用于电能测量。用作FTU是不太恰当，所以该款FTU的功能比较落后了。如果要送到专业部门检测，估计是无法通过的。我们只是将他作为学习使用，就无所谓了。

CS5464的datasheet有中文的也有英文的，您可以再百度文库中下载。英文当然比较权威。如果您读起来比较困难，可以中英文同时参照为了学习方便我使用的中英文的资料参照学习。

我们一起来浏览一下该芯片的功能，参看下图（英文资料第一页）：

浏览上图可以得出CS5464有三个测量信号的输入。IN1 、IN1--是第一输入通道，IN2 、IN2--是第二输入通道，VIN1 、VIN1-是第三输入通道。因为三个通道都非常相似，所以我们任意分析一个通道。

每一个通道都采用的是差分输入，差分输入的优点是抗干扰能力好。PGA是增益放大器，如果输入信号比较可以放大一。加过PGA放大器后信号流入4th 调制器数字化，也就是通常说的AD转换。再经过高通滤波信号就可以功率就生气了。CS5464提供了SPI串口通讯可以与MCU连接。XIN、XOU接入XTAL。系统即可工作。

下图是CS5464的管教定义。具体的说明参见英文手册的第6页---管脚说明。

我们首先了解一下cs5464的信号测量方式，下图参见中文资料的第2页。

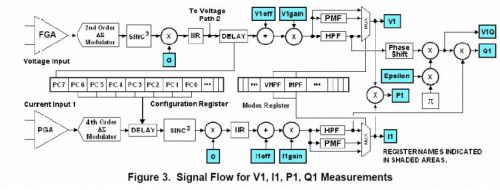

该图详细描述了V1（1通道电压）、I1（1通道电流）、P1（有功功率）、Q1（无功功率）。以上各个测量信号是瞬时值。上图中蓝色框图表示是寄存器。

上图向我们展示了测量瞬时值的测量过程。

V1的测量过程：1，电压信号通过VIN+、VIN-通道经过PGA增益放大。

2，经过AD转换。

3， 结果SINC3滤波器。

4，与增益寄存器中的值相乘。

5，结果IIR滤波器。

6，经过一个延时，用于电路的对信号造成不同步进行补偿。

7，减去 V1off的偏置。

8，乘以V1gain.

9，选择信号通过HPF或PMF更新V1。

由此我们得到了电压瞬时值。

I1的测量过程： 1，电压信号通过IN+、IN-通道经过PGA增益放大。

2，经过AD转换。

3，经过一个延时，用于电路的对信号造成不同步进行补偿。

4， 结果SINC3滤波器。

5，与增益寄存器中的值相乘。

6，结果IIR滤波器。

6，经过一个延时，用于电路的对信号造成不同步进行补偿。

7，减去 I1off的偏置。

8，乘以I1gain.

9，选择信号通过HPF或PMF更新I1。

I1与V1相乘得到p1，V1经过90读相移得到V1Q。V1Q 与I1相乘得到Q1。也就通过上图我们了解了瞬时值的产生的过程。

上图是第二通道的测量过程，I2测量过程与I1测量过程基本相同。

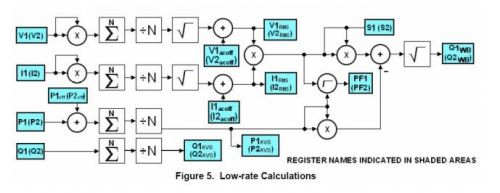

上图展示了V1rsm（电压有效值）、I1rsm（电流有效值）、S1（视在功率）、PF1（功率因数）、Q1avg（无功规律）、P1avg、PF1、 Q1wb、V2rsm、I2rsm、S2、PF2、Q2avg、P2avg、PF2、 Q2wb产生过程。

我们来看一下V1rsm产生过程。

1，将一组那个V1自乘，即V1*V1，

2，将n个V1*v1累加，

3，将累加的结果除以n.

4,结果开根号。

5，加上V1偏置。获得V1rms.

其实以上过程就是实现了以下公式：

I1rms、V2rms、I2rms与V1rms产生的过程基本相似。S1=V1rsm*I1rms. PF=Pactive/S.

.
