MCU接收数据是随机的。发送数据是预知的。这个是什么意思？通俗的说其他设备向单片机什么时候发送数据，它当然是不知道的。但是单片机什么时候向其他设备发送数据的，这个单片机是知道的。

所以我们继续来分析一下上一节的代码。

#include

#define FOSC 11059200L

#define BAUD 9600

/***********************************/

// 串口初始化程序

/***********************************/

void uartInit( )

{

SCON = 0x50;

TMOD |= 0x20;

TH1=TL1 = -(FOSC/12/32/BAUD);

TR1 =1;

ES = 1;

EA =1;

}

/***********************************/

// 串口1发送一个字节到上位机

/***********************************/

void uartSendData(unsigned char dat)

{

SBUF=dat;

while(TI==0);

TI=0;

}

/***********************************/

// 串口发送一个数组到上位机

/***********************************/

void uartSendArray(unsigned char *dat, unsigned char len )

{

unsigned char i;

for(i=0; i

{

uartSendData(*dat);

dat ;

}

}

//-----------------------------------

// 串口1中断程序

//------------------------------------

void uart_Isr( )interrupt 4

{

unsigned char dat =SBUF;

if(RI)

{

RI=0;

uartRecive(dat); //接收数据函数

}

if(TI)

{

/ / TI=0;

}

}

void main( )

{

unsigned char m, n;

char buf[ ]="hello world!\r\n";

uartInit( );

while(1)

{

for(m=0;m<200;m )

for(n=0;n<200;n );

uartSendArray(buf, strlen(buf));

}

}

uart_Isr( )interrupt 4中断函数是不会被主函数main调用的。当中断事件发生时自动调用的。中断事件指的是TI、RI为1。当TI、RI置位为1时MCU便会中断当前的主程序执行，转向执行uart_Isr( )interrupt 4中的函数，TI、RI清0.uart_Isr( )interrupt 4函数执行结束后继续返回主函数。

我们将接收数据函数uartRecive(dat)置于uart_Isr( )interrupt 4函数中。因为我们并不知道其他设备什么时候发来数据，但是uart_Isr( )interrupt 4函数只要执行，不是接收到数据、就是发送数据完成。通过TI、RI是否置位为1判断到底是发生了接收事件、还是发送事件。

所以在art_Isr( )interrupt 4函数中有两个if语句是为了判断是接收到数据还是需要发送数据。SBUF是串口数据缓存，在物理上MCU有两个ＳＢＵＦ。但是那个是接收SBUF、那个是输出SBUF？这个很容易区别。

我们来看看两个语句：SBUF =0x1234；

dat =SBUF;

第一条语句中SBUF是发送数据串口缓存器，第二条语句中SBUF是接收数据串口缓存器，也就是SBUF在“=”左边就是发送数据串口缓存器，在右边就是接收数据串口缓存器。

在上段代码中我们使用了uartSendArray(unsigned char *dat, unsigned char len )函数，而该函数有调用了uartSendData(unsigned char dat)。我们来分析一下uartSendData(unsigned char dat)函数。

void uartSendData(unsigned char dat)

{

SBUF=dat; //将dat的值存入SBUF数据中，开始发送数据

while(TI==0);//当数据发送未结束时TI的值为0，发送结束TI的值为1.所以该句

//等待数据完成。

TI=0; //数据发送完成 TI的清零

}

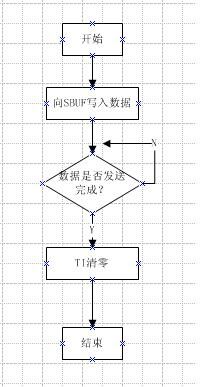

流程图应该是：

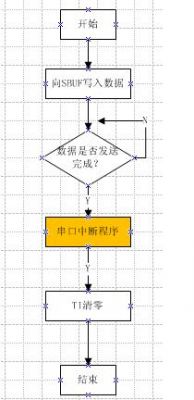

其实真正的程序流程不是这样。因为TI的值为1，会引起中断程序的。所以完整的程序应该如下：

如果是因为TI置1而执行uart_Isr( )interrupt 4，依照以下代码，其实我们什么都没做。

if(TI)

{

/ / TI=0;

}

由以上我们可以得知使用uartSendData(unsigned char dat)发送数据的效率并不高。因为MCU必须等待一个字节完成才能发送下一个字节。中间时间MCU是什么都不做的。如果按照9600波特率发送数据，大约1mS一个字节。如果单片机1uS执行一条指令，那么1mS可以执行1K条指令。所以大大浪费了MCU的性能。记得又一次一个朋友设计了ＬＥＤ显示功能的产品，当串口发送数据时ＬＥＤ会抖动。就是这个原因。

我们来看看怎么解决这个问题。

#define FOSC 11059200L

#define BAUD 9600

#define TX_MAX 100

typedef struct UART_ST

{

unsiged char tXLEN;

unsiged char txByteNUmber;

unsigned char txBUf[TX_MAX];

}UART_ST;

UART_ST UART0;

/***********************************/

// 串口初始化程序

/***********************************/

void uartInit( )

{

SCON = 0x50;

TMOD |= 0x20;

TH1=TL1 = -(FOSC/12/32/BAUD);

TR1 =1;

ES = 1;

EA =1;

}

/*********************************

//发送缓存中txBUf中的数据

*********************************/

void uartSenddat( )

{

TI=0;

txByteNUmber++;

if(txByteNUmber<txlen)

{

SBUF = UART0.txBUf[txByteNUmber];

}

}

/*********************************

//发送缓存中txBUf中的数据

*********************************/

void uartStartSend(unsigned char *buf,unsigned char len )

{

unsigned char i;

for(i=0;i<len;i++)< span="">

{

UART0.txBUf[i] = *buf++;

}

UART0.tXLEN=len;

SBUF = UART0.txBUf[0];

txByteNUmber=0；

}

//-----------------------------------

// 串口1中断程序

//------------------------------------

void uart_Isr( )interrupt 4

{

unsigned char dat =SBUF;

if(RI)

{

RI=0;

uartRecive(dat); //接收数据函数

}

if(TI)

{

uartSenddat( );

}

}

void main( )

{

unsigned char m, n;

char buf[ ]="hello world!\r\n";

uartInit( );

while(1)

{

for(m=0;m<200;m )

for(n=0;n<250;n );

uartStartSend(buf,strlen(buf));

}

}

橙色部分是我修改代码，

for(m=0;m<200;m )

for(n=0;n<250;n );延时必须够串口将数据发送出去。代码我只是介绍了一下思路，我并没有调试。所以如果需要直接用于工程可能需要修改。

uartStartSend(buf,strlen(buf)); 完成工作时将需要发送的数据拷贝至 UART0.txBUf中。并且第一个要发送的数据UART0.txBUf[0]赋值给 SBUF寄存器。 其余数据发送交给uartSenddat( )函数。当第一数据发送完成后MCU进入中断函数会继续发送剩余数据。

这样我们就可以在数据发送时间间隔去做其他事情！提高了系统效率。
