暂态响应中的电压源和电流源
时间:10-11 14:27 阅读:1066次
*温馨提示:点击图片可以放大观看高清大图
简介:最近在处理的这个问题,折腾了很久的问题,在一点点尝试以后终于把这个问题慢慢解决了。
希望各位兄弟不要再纠结这个问题了哈。
![](/Uploads/2014_10/article/1f383e2de8.jpg)

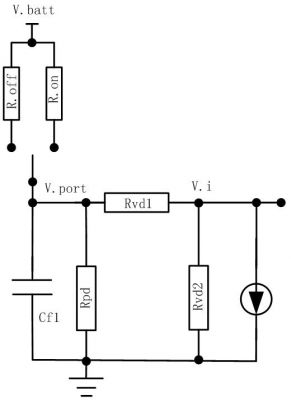

问题是这样的,在开关切换的过程中,如何计算电压下降和上升的时间。
如果不考虑Roff和电流源的时候,似乎都很简单,直接按照电容充放电即可。
有了Roff就存在了残余电压,泻放和充电都不是0.
因此怎么算呢?

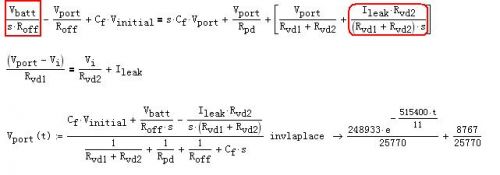

充电过程:
![](/Uploads/2014_10/article/a7cc2c9349.jpg)
其中Vinitial是电容上的稳态电压。
注意在公式内,电流源和电压源都采用step信号,否则将没有结果的。

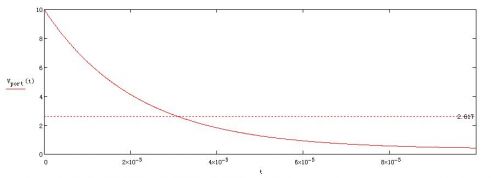

![](/Uploads/2014_10/article/d93034412c.jpg)

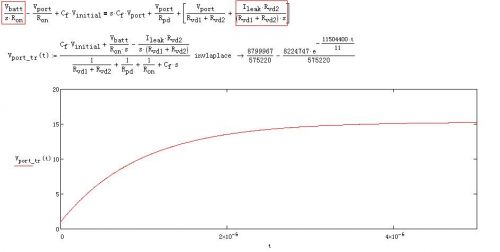

放电过程:
![](/Uploads/2014_10/article/1d093e39f0.jpg)
希望大家在分析这个问题的时候不要走偶走过的弯路。
我把单位省略了,如果带单位,出错会非常明显。我花了很长一段时间才慢慢摸清楚路数,而书上很少提到关于这方面的介绍。
