简单的2051单片机电脑遥控器电路图
时间:10-13 08:46 阅读:881次
*温馨提示：点击图片可以放大观看高清大图

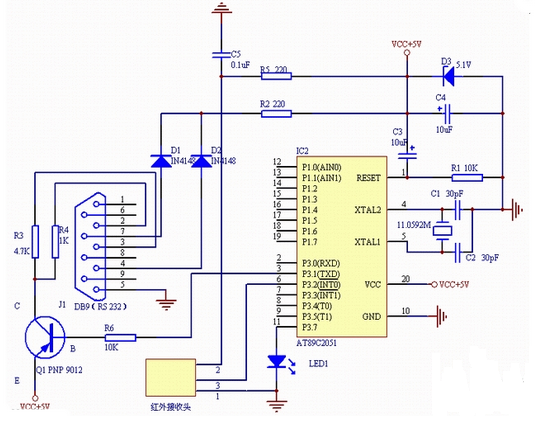

简介：电路的基本原理：通过红外接收头收集红外信号，当有红外信号进来时，单片机AT89C2051软件执行中断并对采集到的红外信号进行解码，并从串口送到 PC，PC软件Girder收到串口发来的字符再根据定义做出相应的命令操作，Girder的基本使用方法请查看《打造超级PC遥控器》。
电路中使用了几个简单的元件做成串口窃电电路，使这个遥控器不需要再外接电源，插到串口上就可以使用了，可以说是即插即用。安装好后，运行 Girder后，指示灯LED1就开始闪烁，表明电路正常工作了，这时就可以使用你的遥控器了，当关闭Girder后电路板的电源也会被切断，指示灯熄灭。
