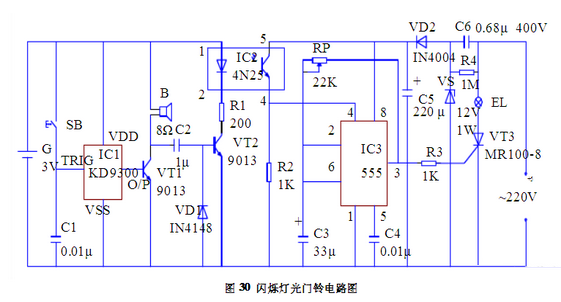

电路工作原理：由基本的门铃电路和灯光、声音延迟控制电路两部分组成。按下门铃按钮SB，IC1KD9300音乐集成电路的TRIG端得到一个高电平，O/P输出音乐集成电路中所储存的音乐信号，并通过三极管VT9013的放大后从扬声器B中发出音乐。三极管VT1组成的放大电路通过集电极向三极管VT2基极输入一个放大信号，在二极管VD1的整流作用下，使得三极管VT2饱和导通。光耦合器IC2中的发光二极管发出亮光，使得光耦合器的4、5脚之间呈现低阻抗性，使得IC3555时基电路的4脚为高电平，IC3电路电路开始起桭（IC3555时基电路接成低频自激振荡），3脚输出低频方波脉冲，通过R3触发晶闸管VT3的门极，VT3导通，门灯开始闪烁。当音乐播完后，扬声器B停止发声，三极管VT1、VT2截止，使得IC2光耦合电路的4、5脚之间呈现高阻抗性，则IC3555时基电路的4脚为低电平，使得555电路处于强制复位状态，此时3脚输出低电平，晶闸管VT3在交流过零时截止，门灯熄灭。此时电路处于等待下次按钮SB按下的初始状态。

元器件的选择：555集成电路选用NE555、μA555、SL555等时基集成电路；IC1选用普通的门铃芯片如KD9300；光耦合器选用4N25型光耦合器；三极管VT1、VT2选用硅NPN型9013，要求β≥100；电阻器可选用RTX—1/4W型碳膜电阻器；晶闸管VT3选用MR100—8型；扬声器选用Φ27mm×9mm、8Ω、0.1W超薄微型动圈式扬声器；C1、C2、C4选用瓷介电容器；C3、C5选用电解电容器；C6选用CBB—400型聚丙烯电容器；VD1选用IN4004型硅整流二极管；VS选用12V、1W的2CW105硅稳压二极管。
