几种照明电路模块组合设计
时间:10-13 10:49 阅读:2364次
*温馨提示:点击图片可以放大观看高清大图
简介:双键触摸式照明灯电路工作原理、触摸式延时照明灯电路工作原理。
一、双键触摸式照明灯电路工作原理:双触摸式照明开关电路如图22所示。 VS与VD7构成了开关回路。当人触摸到M1(开)电极片时,人体通过R4、VD5整流后给ICNE555集成电路的2脚一个低电平信号(此时ICNE555集成电路接为RS触发器),输出脚3输出高电平,通过R3后触发VS的门极,VS导通,电灯点亮。 当人触摸到M2(关)电极片时,人体通过R5、VD6整流后给ICNE555集成电路的6脚一个低电平信号,输出脚3输出低电平,R1提供的正向触发电压被R3通过集成电路的3脚对地短路,VS失去触发电压,当交流过零时即关断,电灯熄灭。
元器件选择:IC选用NE555型集成电路;VS选用2N6565型普通塑封小型单向晶闸管;VD1~VD4选用IN4007硅整流二极管;VD7选用6.2V、1W的2CW105硅稳压二极管;VD6、VD7选用IN4148型硅开关二极管;R1~R5均选用RTX—1/8W型碳膜电阻器;C1选用CD11—16V型电解电容;C2选用瓷介电容器。本电路结构简单、使用方便,只要焊接正确,选用元件正确都能正常工作。由于本电路负载的能力受到稳压管VD7的限制,所以负载的功率不宜大于60W。

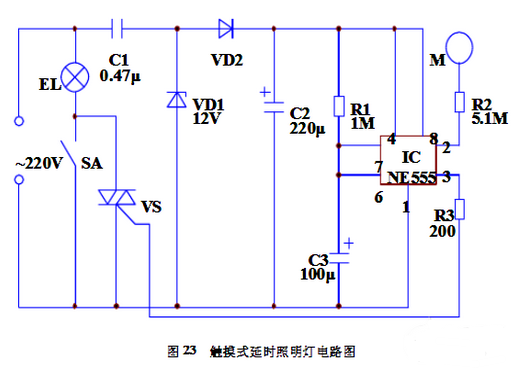

二、触摸式延时照明灯电路工作原理:在闭合SA时,台灯点亮,不受延时控制电路的控制。当断开SA时,如果触摸到电极片M时,通过R2将使得ICNE555集成电路的2脚的低电平触发端,3脚翻转为高电平,触发VS导通,台灯被点亮。此时,C3开始充电,当充电结束后,6脚变为高电平,3脚翻转为低电平,VS由于失去触发电流而处于截至状态,台灯熄灭。 220V的交流电压经过C1、VD2、VD1、C2后,使得C2两端能输出12V的直流电压,供给集成电路IC。
IC集成电路选NE555;VS选用触发电流较小的小型塑封的MAC9A4A双向晶闸管;VD2选用12V、0.5W型2CW60稳压二极管;VD1选用IN4004硅整流二极管;R2选用RJ—1/4W型金属膜电阻器;R1、R3选用RTX—1/8W碳膜型电阻器;C1选用CBB/3—400V型聚丙烯电容器;C2、C3选用CD11—16V型电解电容器。 本电路结构简单,只要焊接正确,元器件选用正确都能正常工作。通过调节R1、C3可以调节台灯发光的时间。
