摘要:在雷达设计中,需要对接收到的信号首先进行模数转换,其转换速度和准确性直接决定了之后FFT等运算的准确性,最终影响雷达测量精度。介绍了一种基于FPGA,利用芯片ADS7890实现一种快速14位串行AD转换,对系统的软件和硬件做了说明。硬件部分主要为ADS7890的基本外围电路以及芯片EP2C35F672C与其的控制连接,软件部分利用Quartus II 8.0编程。
关键词:FPGA;雷达;AD转换;ADS7890
当前实时测距技术有超声波测距、激光测距、雷达测距等。在原理上以上几种测距方式类似,但毫米波雷达测距克服了其他几种探测方式在运用中的一些缺点。毫米波雷达有稳定的探测性能,与光学相比,它不易受对象物表面形状和颜色的影响,而与超声波、红外线相比,它不受大气紊流的影响,且受雨、雾、雪、阳光、灰尘等的干扰小。雷达接收到的信号为一调频连续波信号,而随着数字化的发展,在检测、控制等领域,越来越多的模拟信号需要转换成数字信号进行处理。AD转换即是将输入的模拟信号以二进制数字输出的过程,根据香农(Shannon)定理:如果随时间变化的模拟信号的最高频率为ω,只要按照采样频率ωs≥2ωmax进行采样,那么取出的样品系列(f1*(t)、f2*(t),…)就足以代表(或恢复)f(t)。其主要包括采样、保持、量化和编程4个过程。
对应特定的应用,AD转换要求不同,在高频雷达设计中,要求AD转换有较高的转换速度,才能实时测距;而最终雷达测距的精度,与AD转换、FFT的位数有直接关系。一些自带AD的单片机不仅数据处理速度慢,且AD位数也达不到要求,故本设计采用基于FPGA平台,利用ADS78 90实现快速、高精度的模数转换。
1 系统硬件电路

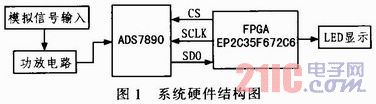

系统主要总体结构如图1所示。
该系统采用ALTERA公司的芯片EP2C35F672C6为控制核心,对ADS7890进行控制及转换结果数据处理。雷达测距可采用雷达IVS-167,它是Innosent公司推出的一款IVS(Innosent VCO stereo)系列的K-波段带VCO的雷达收发器。由于采用平面微带天线结构,且收发天线合一,使得其外形十分小巧,在工作中不仅节能省电,而且非常易于集成于各种电路,也易于在安装环境中构建模块保护设施。
在本设计中,以雷达接收信号为模拟信号输入,通过功放电路使输入信号达到AD转换芯片要求,再利用FPGA产生时序控制ADS7890串行发送数字信号的开始、结束,并对接收到的数据处理后通过led显示结果。
1.1 芯片ADS7890
ADS7890是一种高位快速AD转换芯片,包含2.5 V内部参考电压的模拟14位串行AD转换器,其最高采样率为1.25 MSPS,具有48个引脚,可作为SPI或DSP接口。芯片中含省电设备,当转换速度较低时进入省电模式。芯片可应用于光电传感器、电机电流/电压传感器、医疗检测仪器、高速数据采集系统等。

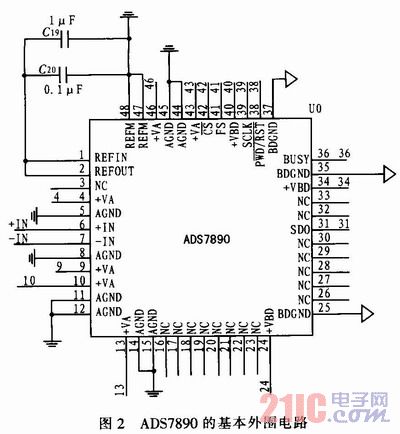

ADS7890的基本外围电路如图2所示。模拟地与数字地分开。、SDO 5个引脚与控制芯片相连。
1.2 FPGA简介
FPGA(现场可编程门阵列)作为可编程逻辑器件,是在PAL等逻辑器件的基础上发展而来,其规模比较大,可以代替几百块通用IC芯片。它的结构主要由3部分组成:一个二维的逻辑块阵列,构成了其逻辑组成核心;输入/输出块;连接逻辑块的互连资源。随着超大规模集成电路工艺的不断提高,FPGA的规模也越来越大,它的单片逻辑门数已可达上百万门,功能也不断增强。用户可以在其基础上简单快捷的完成设计。本设计采用芯片EP2C35F672C6。
使用FPGA设计数字系统电路主要有如下特点:
1)设计灵活FPGA是由存放在片内RAM中的程序来设置其工作状态的,因此,工作时需要对片内的RAM进行编程。用户可以根据不同的配置模式,采用不同的编程方式。
2)集成度高 一片FPGA可代替几片、几十片乃至上百片中小规模的数字集成电路芯片。
3)工作速度快FPGA的设计思想是并行的设计思想,而不是顺序执行的软件思想,这样在设计上就大大提高了系统的工作速度。
4)降低成本 随着FPGA的工艺发展,FPGA已经克服自身价位高的缺点,具有较高的性价比。
2 系统软件设计

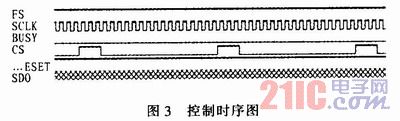

FPGA的基本控制时序图如图3所示。FS位为数据帧格式调节,其为高时为SPI模式,置低时为DSP模式,此设计用于SPI,将FS置高。CS下降沿触发ADS7890发送数据,在SCLK上升沿发送一位数据,14个脉冲对应AD转换的14位结果,之后用1、2个SCLK周期作为延时,以保证AD结果正确性。设置一位BUSY作为忙标志,置高后不接受数据。设置一复位位RESRT。SDO为数据传输位。
编程设计采用VHDL语言。VHDL主要用于描述数字系统的结构、行为、功能和接口。除了含有许多硬件特征的语句外,VHDL的语言形式和描述风格与句法十分类似于一般的计算机高级语言。一个完整的VHDL语言程序通常含有5个部分:实体(Entity)、结构体(ArcbAtecture)、配置(Configuration)、程序包(Package)和库(Library)。

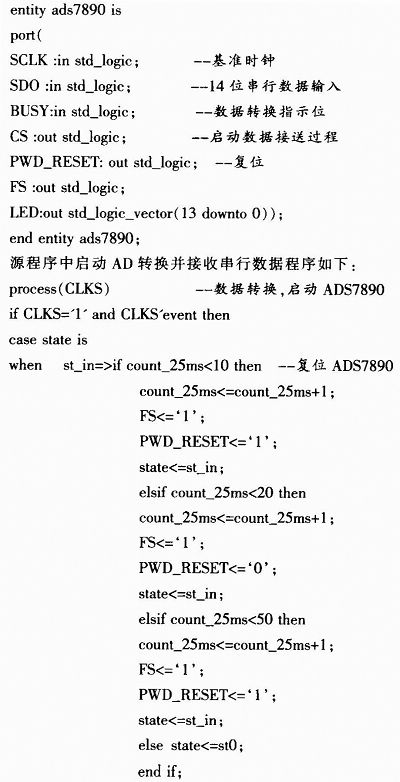

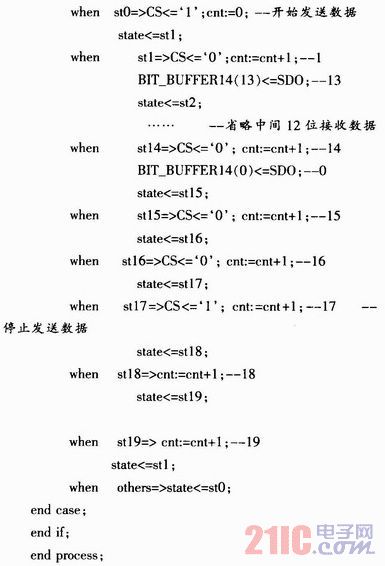

源程序中的结构体定义如下。注意ADS7890的输入对应的是EP2C35F672C6的输出。
3 结论
随着数字化的发展,AD转换在各个领域得到了充分的应用,而对其的要求也越来越高。本设计采用高集成度的FPGA为硬件平台,实现对高分辨率模数转换芯片ADS7890的控制应用,经实际检验具有较高转换精度,对快速变化的输入信号具有反应灵敏,系统测试准确、稳定可靠。
