单片机的时钟信号用来提供单片机片内各种微操作的时间基准，复位操作则使单片机的片内电路初始化，使单片机从一种确定的初态开始运行。

时钟电路：

8031单片机的时钟信号通常用两种电路形式得到：内部振荡方式和外部振荡方式。

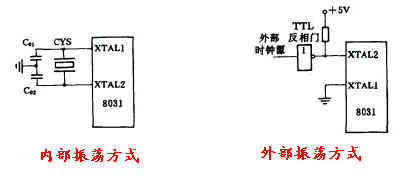

在引脚XTAL1和XTAL2外接晶体振荡器(简称晶振)或陶瓷谐振器，就构成了内部振荡方式。由于单片机内部有一个高增益反相放大器，当外接晶振后，就构成了自激振荡器并产生振荡时钟脉冲。内部振荡方式的外部电路如下图所示。

图中，电容器Col，C02起稳定振荡频率、快速起振的作用，其电容值一般在5-30pF。晶振频率的典型值为12MH2，采用6MHz的情况也比较多。内部振荡方式所得的时钟情号比较稳定，实用电路中使用较多。

外部振荡方式是把外部已有的时钟信号引入单片机内。这种方式适宜用来使单片机的时钟与外部信号保持同步。外部振荡方式的外部电路如下图所示。

由上图可见，外部振荡信号由XTAL2引入，XTAL1接地。为了提高输入电路的驱劝能力，通常使外部信号经过一个带有上拉电阻的TTL反相门后接入XTAL2。

基本时序单位：

单片机以晶体振荡器的振荡周期(或外部引入的时钟周期)为最小的时序单位，片内的各种微操作都以此周期为时序基准。

振荡频率二分频后形成状态周期或称s周期，所以，1个状态周期包含有2个振荡周期。振荡频率foscl2分频后形成机器周期MC。所以，1个机器周期包含有6个状态周期或12个振荡周期。1个到4个机器周期确定一条指令的执行时间，这个时间就是指令周期。8031单片机指令系统中，各条指令的执行时间都在1个到4个机器周期之间。

4种时序单位中，振荡周期和机器周期是单片机内计算其它时间值(例如，波特率、定时器的定时时间等)的基本时序单位。下面是单片机外接晶振频率12MHZ时的各种时序单位的大小：

振荡周期＝1/fosc=1/12MHZ=0.0833us

复位电路：

当MCS-5l系列单片机的复位引脚RST(全称RESET)出现2个机器周期以上的高电平时，单片机就执行复位操作。如果RST持续为高电平，单片机就处于循环复位状态。

根据应用的要求，复位操作通常有两种基本形式：上电复位和上电或开关复位。

上电复位要求接通电源后，自动实现复位操作。常用的上电复位电路如下图A中左图所示。图中电容C1和电阻R1对电源十5V来说构成微分电路。上电后，保持RST一段高电平时间，由于单片机内的等效电阻的作用，不用图中电阻R1，也能达到上电复位的操作功能，如下图(A)中右图所示。

上电或开关复位要求电源接通后，单片机自动复位，并且在单片机运行期间，用开关操作也能使单片机复位。常用的上电或开关复位电路如上图(B)所示。上电后，由于电容C3的充电和反相门的作用，使RST持续一段时间的高电平。当单片机已在运行当中时，按下复位键K后松开，也能使RST为一段时间的高电平，从而实现上电或开关复位的操作。

根据实际操作的经验，下面给出这两种复位电路的电容、电阻参考值。

上图(A)中：Cl＝10-30uF，R1＝1kO

上图1．27(B)中：C：＝1uF，Rl＝lkO，R2＝10kO

单片机复位后的状态：

单片机的复位操作使单片机进入初始化状态，其中包括使程序计数器PC＝0000H，这表明程序从0000H地址单元开始执行。单片机冷启动后，片内RAM为随机值，运行中的复位操作不改变片内RAM区中的内容，21个特殊功能寄存器复位后的状态为确定值，见下表。

值得指出的是，记住一些特殊功能寄存器复位后的主要状态，对于了解单片机的初态，减少应用程序中的韧始化部分是十分必要的。

说明：表中符号*为随机状态；

A＝00H，表明累加器已被清零；

PSW＝00H，表明选寄存器0组为工作寄存器组；

SP＝07H，表明堆栈指针指向片内RAM 07H字节单元，根据堆栈操作的先加后压法则，第一个被压入的内容写入到08H单元中；

Po-P3＝FFH，表明已向各端口线写入1，此时，各端口既可用于输入又可用于输出；

IP＝×××00000B，表明各个中断源处于低优先级；

IE＝0××00000B，表明各个中断均被关断；

系统复位是任何微机系统执行的第一步，使整个控制芯片回到默认的硬件状态下。51单片机的复位是由RESET引脚来控制的，此引脚与高电平相接超过24个振荡周期后，51单片机即进入芯片内部复位状态，而且一直在此状态下等待，直到RESET引脚转为低电平后，才检查EA引脚是高电平或低电平，若为高电平则执行芯片内部的程序代码，若为低电平便会执行外部程序。

51单片机在系统复位时，将其内部的一些重要寄存器设置为特定的值，（在特殊寄存器介绍时再做详细说明）至于内部RAM内部的数据则不变。
