本文结合MSP430系列微处理器，详细论述了通过控制改变MCU的时钟频率来降低功耗的设计方法。

1 功耗产生的原因

在CMOS电路中，功耗损失主要包括静态功耗损失和动态功耗损失两部分。其中静态功耗主要是由反偏PN结的漏电流和晶体管的亚阈值电流引起的，其最主要的形式就是漏电损失。其实CMOS电路理论上不会有静电功耗损失，因为从供应电源到地面没有直接的路径，但实际上晶体管总会有漏电电流的出现，从而出现漏电损失。在0.18μm工艺水平之下，其在功耗中所占比重大约为5%～10%，一般可以忽略(但是随着工艺的提高，供电电压的降低，又使其所占比重逐渐上升)。这样，在CMOS电路中，动态功耗就成了这个系统功耗的主要组成部分，约占整体功耗的90%以上。定量地分析电路的动态功耗，可用以下公式表示：

其中：C为负载电容;VDD为电源电压;?琢为翻转几率，即每个时钟周期中发生的充放电周期个数;fCLK为时钟频率。从这个公式可以看到如何降低动态功耗从而降低整个CMOS电路的功耗。即可以减小翻转的负载电容，降低电源电压，减小节点的翻转几率，或者降低时钟频率。本文将主要围绕如何动态降低时钟频率实现低功耗设计。

2 动态时钟低功耗管理原理

MCU系统设计是个很复杂的过程，在一些条件下可能会用到整个系统的所有硬件资源，但是在一些应用中可能只需要其中很少的一部分硬件资源;在某些应用中可能需要很高的时钟频率，而在其他应用中却可以工作在很低的工作频率中。例如：当任务量很大时，MCU满负荷工作，则需要较高的时钟频率，功耗较大;当任务量很小时，MCU负荷较轻，所需时钟频率较低，功耗就可以相应降低。动态配置系统的时钟频率就是以不牺牲系统的性能为前提，动态地管理系统的工作频率来降低MCU的功耗。

3 低功耗动态时钟实现

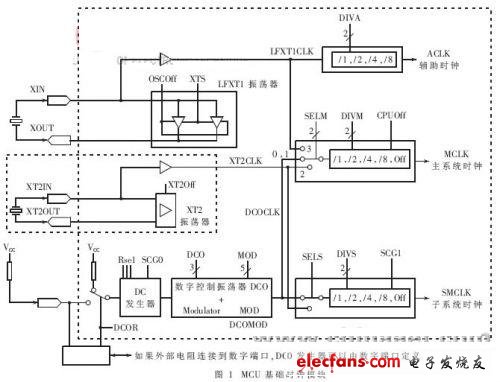

图1为MSP430系列MCU基础时钟模块。

MSP430基础时钟模块包含以下3个时钟输入源。

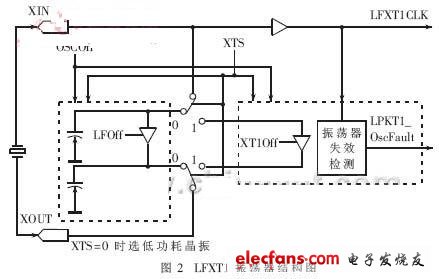

(1)LFXT1CLK 低频时钟源：由LFXT1振荡器产生(如图2所示)。通过软件将状态寄存器中OSCOff复位后，LFXT1开始工作，即系统采用低频工作。如果LFXT1CLK没有用作SMCLK或MCLK信号，则可以用软件将OSCOff置位，禁止LFXT1工作。

(2)XT2CLK高频时钟源：由XT2振荡器产生。它产生时钟信号XT2CLK，其工作特性与LFXT1振荡器工作在高频模式时类似。可简单地通过软件设置XT2振荡器是否工作，当XT2CLK没有用作SMCLK或MCLK信号时，关闭XT2，选择其他时钟源。

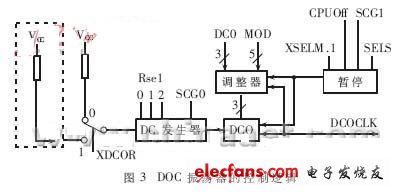

(3)DCOCLK 数字控制RC振荡器。由集成在时钟模块中的DCO振荡器产生。DCO振荡器是一个RC振荡器，频率可以通过软件调节，其控制逻辑如图3所示。当振荡器LFXT1、XT2被禁止或失效时，DCO振荡器被自动选作MCLK的时钟源。因此由振荡器失效引起的系统中断请求可以得到响应，甚至在CPU关闭的情况下也能得到处理。

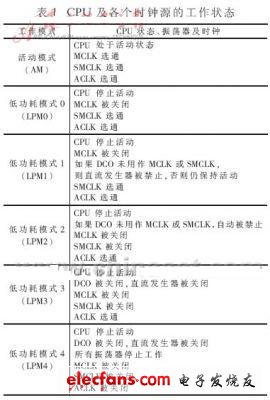

由基础时钟模块可以提供系统所需的3种时钟信号，即：ACLK、MCLK、SMCLK。其中辅助时钟ACLK是LFXT1CLK信号经1、2、4、8分频后得到的。ACLK可由软件选作各个外围模块的时钟信号，一般用于低速外设;系统主时钟MCLK可由软件选择来自LFXT1CLK、XT2CLK、DCOCLK三者之一，然后经1、2、4、8分频得到。MCLK主要用于CPU和系统。子系统时钟SMCLK可由软件选择来自LFXT1CLK和DCOCLK，或者XT2CLK和DCOCLK，然后经1、2、4、8分频得到，主要用于高速外设模块。系统可以根据实际需要通过软件来选择合适的系统时钟频率，这三种不同频率的时钟输出给不同的模块，从而合理利用系统的电源，实现整个系统的超低功耗，这一点对于电池供电的系统来讲至关重要。在具体应用中，CPU及各个时钟源的工作状态如表1。

4 动态时钟应用实例

通过MSP430外接32768Hz晶体构建超低功耗实时时钟，结构如图4。

部分代码如下：

setc

Dadc.b SEC

cmp.b #060h，SEC

jlo CLKend

clr.b SEC

dadc.b MIN

cmp.b #060h，MIN

jlo CLKend

clr.b MIN

CLKend;

令MSP430 CPU工作在突发状态，大部分时间处于LMP3状态，只有程序代码中单位时间到之后，才出发一个极短暂的运行，运行期间电流消耗250?滋A左右。经计算指令执行时间得到，在1s时间段内程序运行时间仅为100μs，系统平均电流约为0.83μA，可见其工作功耗相当低。

本文通过分析MSP430系列MCU的动态时钟配置，介绍了通过动态改变MCU系统时钟来达到低功耗设计。在实际应用中，通过软件设置合理地使用时钟源，可以有效实现低功耗设计。
