一、三极管

双极结型三极管相当于两个背靠背的二极管PN结。电路符号见图1，其正向偏置的EB结有空穴从发射极注入基区，其中大部分空穴能够到达集电结的边界，并在反向偏置的CB结势垒电场的作用下到达集电区，形成集电极电流IC。在共发射极晶体管电路中，发射结在基极电路中正向偏置，其电压降很小。绝大部分的集电极和发射极之间的外加偏压都加在反向偏置的集电结上。由于VBE很小，所以基极电流约为IB=5V/50kΩ=0.1mA。

图1：三极管电路符号

如果晶体管的共发射极电流放大系数β=IC/IB=100,集电极电流IC=β*IB=10mA。在500Ω的集电极负载电阻上有电压降VRC=10mA*500Ω=5V，而晶体管集电极和发射极之间的压降为VCE=5V，如果在基极偏置电路中叠加一个交变的小电流ib，在集电极电路中将出现一个相应的交变电流ic，有c/ib=β，实现了双极晶体管的电流放大作用。见图2。

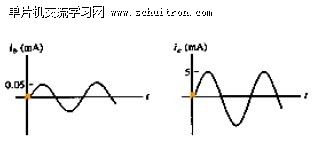

图2：三极管放大作用

二、晶体管的命名方法

晶体管：最常用的有三极管和二极管两种。三极管以符号BG（旧）或（T）表示，二极管以D表示。按制作材料分，晶体管可分为锗管和硅管两种。

按极性分，三极管有 PNP和NPN两种，而二极管有P型和N型之分。

多数国产管用 xxx表示，其中每一位都有特定含义：如 3 A X 31。

第一位3代表三极管，2代表二极管。

第二位代表材料和极性。A代表PNP型锗材料；B代表NPN型锗材料；C为PNP型硅材料；D为NPN型硅材料。

第三位表示用途，其中X代表低频小功率管；D代表低频大功率管；G代表高频小功率管；A代表高频大功率管。

最后面的数字是产品的序号，序号不同，各种指标略有差异。

注意，二极管同三极管第二位意义基本相同，而第三位则含义不同。对于二极管来说，第三位的P代表检波管；W代表稳压管；Z代表整流管。

上面举的例子，具体来说就是 PNP型锗材料低频小功率管。对于进口的三极管来说，就各有不同，要在实际使用过程中注意积累资料。

常用的进口管有韩国的 90xx、80xx系列，欧洲的2Sx系列，在该系列中，第三位含义同国产管的第三位基本相同。

三、用万用表测试三极管

(1)判别基极和管子的类型

选用欧姆档的 R*100（或R*1K）档，先用红表笔接一个管脚，黑表笔接另一个管脚，可测出两个电阻值，然后再用红表笔接另一个管脚，重复上述步骤，又测得一组电阻值，这样测 3次，其中有一组两个阻值都很小的，对应测得这组值的红表笔接的为基极，且管子是 PNP型的；反之，若用黑表笔接一个管脚，重复上述做法，若测得两个阻值都小，对应黑表笔为基极，且管子是NPN型的。

(2)判别集电极

因为三极管发射极和集电极正确连接时 β大（表针摆动幅度大），反接时β就小得多。因此，先假设一个集电极，用欧姆档连接，（对NPN型管，发射极接黑表笔，集电极接红表笔）。测量时，用手捏住基极和假设的集电极，两极不能接触，若指针摆动幅度大，而把两极对调后指针摆动小，则说明假设是正确的，从而确定集电极和发射极。

(3)电流放大系数β的估算

选用欧姆档的 R*100（或R*1K）档，对NPN型管，红表笔接发射极，黑表笔接集电极，测量时，只要比较用手捏住基极和集电极（两极不能接触），和把手放开两种情况小指针摆动的大小，摆动越大β 值越高。
