一、二极管检测方法

1.普通二极管的检测

二极管的极性通常在管壳上注有标记，如无标记，可用万用表电阻档测量其正反向电阻来判断（一般用 R×100或×1K档）具体方法如下。

A.正向电阻测试方法见图1

图1：正向电阻测试方法

测试情况说明：

硅管：表针指示位置在中间或中间偏右一点；锗管：表针指示在右端靠近满刻度的地方（如图1所示）表明管子正向特性是好的。如果表针在左端不动，则管子内部已经断路。

B.反向电阻测试方法见图2

图2：反向电阻测试方法

测试情况说明：

硅管：表针在左端基本不动，极靠近OO 位置，锗管：表针从左端起动一点，但不应超过满刻度的 1/4（如图2所示），则表明反向特性是好的，如果表针指在0位，则管子内部已短路。

2.普通发光二极管的检测

(1)用万用表检测。

利用具有×10kΩ 挡的指针式万用表可以大致判断发光二极管的好坏。正常时，二极管正向电阻阻值为几十至 200kΩ,反向电阻的值为∝。如果正向电阻值为0或为∞，反向电阻值很小或为 0，则易损坏。这种检测方法，不能实地看到发光管的发光情况，因为×10kΩ 挡不能向LED提供较大正向电流。

如果有两块指针万用表（最好同型号）可以较好地检查发光二极管的发光情况。用一根导线将其中一块万用表的“+”接线柱与另一块表的“-”接线柱连接。余下的“-”笔接被测发光管的正极（P区），余下的“+”笔接被测发光管的负极（N区）。两块万用表均置×10Ω 挡。正常情况下，接通后就能正常发光。若亮度很低，甚至不发光，可将两块万用表均拨至×1Ω若，若仍很暗，甚至不发光，则说明该发光二极管性能不良或损坏。应注意，不能一开始测量就将两块万用表置于×1Ω，以免电流过大，损坏发光二极管。

(2)外接电源测量。

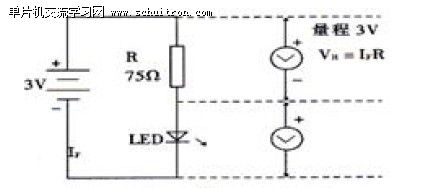

用 3V稳压源或两节串联的干电池及万用表（指针式或数字式皆可）可以较准确测量发光二极管的光、电特性。为此可按图3所示连接电路即可。如果测得VF在 1.4～3V之间，且发光亮度正常，可以说明发光正常。如果测得VF=0 或VF≈3V，且不发光，说明发光管已坏。

图3： LED外接电源测试法

3.红外发光二极管的检测

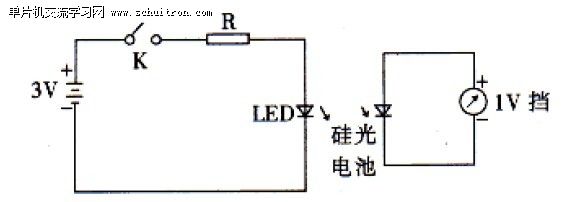

由于红外发光二极管，它发射 1～3μm的红外光，人眼看不到。通常单只红外发光二极管发射功率只有数 mW，不同型号的红外 LED发光强度角分布也不相同。红外 LED的正向压降一般为 1.3～2.5V。正是由于其发射的红外光人眼看不见，所以利用上述可见光 LED的检测法只能判定其PN结正、反向电学特性是否正常，而无法判定其发光情况正常否。为此，最好准备一只光敏器件（如2CR、2DR型硅光电池）作接收器。用万用表测光电池两端电压的变化情况。来判断红外 LED加上适当正向电流后是否发射红外光。其测量电路如图4所示。

图4：红外发光二极管的检测电路

二、二极管的选用常识

选用二极管要注意的几个方面：

(1)正向特性

另在二极管两端的正向电压（P为正、N为负）很小时（锗管小于0.1伏，硅管小于 0.5伏），管子不导通处于“死区”状态，当正向电压起过一定数值后，管子才导通，电压再稍微增大，电流急剧暗加（见曲线 I段）。不同材料的二极管，起始电压不同，硅管为 0.5-.7伏左右，锗管为0.1-0.3左右。

(2)反向特性

二极管两端加上反向电压时，反向电流很小，当反向电压逐渐增加时，反向电流基本保持不变，这时的电流称为反向饱和电流（见曲线 II段）。不同材料的二极管，反向电流大小不同，硅管约为 1微安到几十微安，锗管则可高达数百微安，另外，反向电流受温度变化的影响很大，锗管的稳定性比硅管差。

(3)击穿特性

当反向电压增加到某一数值时，反向电流急剧增大，这种现象称为反向击穿。这时的反向电压称为反向击穿电压，不同结构、工艺和材料制成的管子，其反向击穿电压值差异很大，可由 1伏到几百伏，甚至高达数千伏。

(4)频率特性

由于结电容的存在，当频率高到某一程度时，容抗小到使PN结短路。导致二极管失去单向导电性，不能工作，PN 结面积越大，结电容也越大，越不能在高频情况下工作。
