1)电阻命名方法

根据部颁标准（SJ-73）规定，电阻器、电位器的命名由下列四部分组成：第一部分（主称）；第二部分：（材料）；第三部分（分类特征）；第四部分（序号）。它们的型号及意义见表1。

示例：RJ71-0.125－5.1kI型的命名含义：

R：电阻器

J：金属膜

7： 精密

1： 序号

0.125： 额定功率

5.1k：标称阻值

I： 误差5%

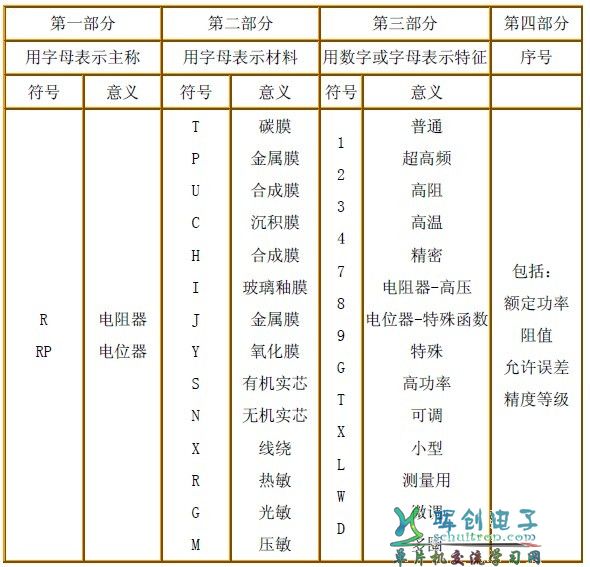

表1：电阻器的命名方法

2） 色环电阻的识别方法

1. 四色环识别

表2为四色环颜色所代表的数字或意义。

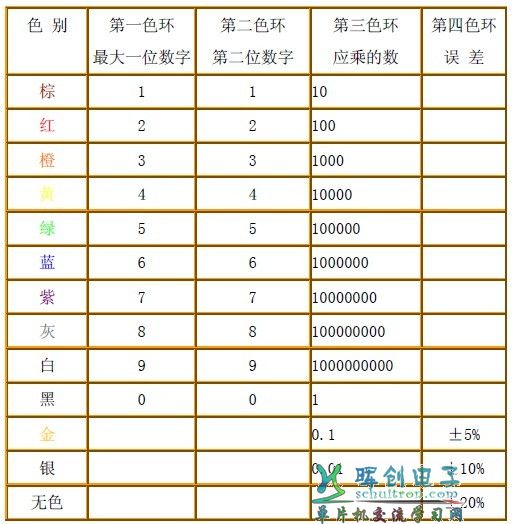

表2：四色环电阻颜色含义

示例：在电阻体的一端标以彩色环，电阻的色标是由左向右排列的，图1的电阻为 27000Ω±0.5%。

图1：四色环电阻

2. 五色环识别

精密度电阻器的色环标志用五个色环表示。第一至第3色环表示电阻的有效数字，第4色环表示倍乘数，第5色环表示容许偏差，其顔色所代表数字或意义与四色环类似。示例：图2的电阻为17.5Ω±1%

图2：五色环电阻

3. 在电路图中电阻器和电位器的单位标注规则

> 阻值在兆欧以上，标注单位M。比如1兆欧，标注1M；2.7兆欧，标注2.7M。

> 阻值在 1千欧到100千欧之间，标注单位k。比如5.1千欧，标注5.1k；68千欧，标注 68k。

> 阻值在 100千欧到1兆欧之间，可以标注单位k，也可以标注单位M。比如360千欧，可以标注 360k，也可以标注0.36M。

> 阻值在 1千欧以下，可以标注单位Ω，也可以不标注。比如5.1欧，可以标注5.1Ω或者 5.1；680欧，可以标注680Ω或者680。

3) 电阻的分类

在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。从图3中可看到不同的电阻器。

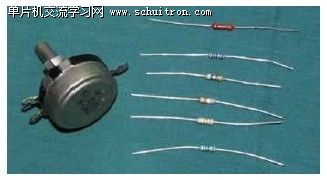

图3：各种电阻

下面介绍几种常用电阻的结构和特点。

1. 碳膜电阻（见图4）

图4：碳膜电阻

碳膜电阻是由气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。碳膜电阻成本较低，性能一般。

2. 金属膜电阻（见图5）

图5：金属膜电阻

金属膜电阻是在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。刻槽和改变金属膜厚度可以控制阻值。这种电阻和碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高。

3. 碳质电阻（见图6）

图6：碳质电阻

碳质电阻是把碳黑、树脂、粘土等混合物压制后经过热处理制成。在电阻上用色环表示它的阻值。这种电阻成本低，阻值范围宽，但性能差，很少采用。

4. 线绕电阻（见图7）

图7：线绕电阻

线绕电阻是用康铜或者镍铬合金电阻丝，在陶瓷骨架上绕制成。这种电阻分固定和可变两种。它的特点是工作稳定，耐热性能好，误差范围小，适用于大功率的场合，额定功率一般在 1瓦以上。

5. 碳膜电位器（见图8）

图8：碳膜电位器

碳膜电位器的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。它的阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。碳膜电位器有大型、小型、微型几种，有的和开关一起组成带开关电位器。还有一种直滑式碳膜电位器，它是靠滑动杆在碳膜上滑动来改变阻值的。这种电位器调节方便。

6. 线绕电位器（见图9）

图9：线绕电位器

线绕电位器用电阻丝在环状骨架上绕制成。它的特点是阻值范围小，功率较大。

4) 电阻的主要性能指标

额定功率

在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。为保证安全使用，一般选其额定功率比它在电路中消耗的功率高1-2倍。额定功率分19个等级，常用的有0.05W、0.125W、0.25W、0.5W、1W、2W、3W、5W、7W、10W，在电路图中非线绕电阻器额定功率的符号表示如图10。

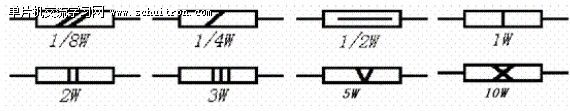

图10：电阻额定功率符号表示法

标称阻值

产品上标示的阻值，其单位为欧，千欧、兆欧，标称阻值都应符合表3所列数值乘以10N欧，其中N为整数。

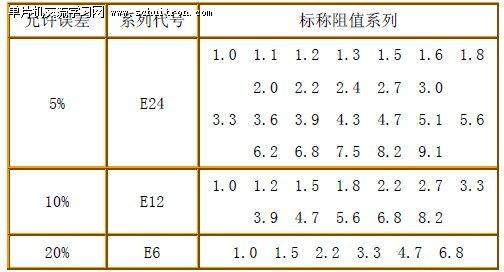

表3：标称阻值系列

允许误差

电阻器和电位器实际阻值对于标称阻值的最大允许偏差范围，它表示产品的精度，允许误差的等级如表4所示。

表4：允许误差等级

最高工作电压

它是指电阻器长期工作不发生过热或电击穿损坏时的电压。如果电压超过规定值，电阻器内部产生火花，引起噪声，甚至损坏。表5是碳膜电阻的最高工作电压。

表5：碳膜电阻的最高工作电压

稳定性

稳定性是衡量电阻器在外界条件（温度、湿度、电压、时间、负荷性质等）作用下电阻变化的程度。

1. 温度系数 a，表示温度每变化1度时，电阻器阻值的相对变化量。

2. 电压系数 av，表示电压每变化1伏时，电阻器阻值的相对变化量。

噪声电动势

电阻器的噪声电动势在一般电路中可以不考虑，但在弱信号系统中不可忽视。

线绕电阻器的噪声只习作定于热噪声（分子扰动引起）仅与阻值、温度和外界电压的频带有关。薄膜电阻除了热噪声外，还有电流噪声，这种噪声近似地与外加电压成正比。

高频特性

电阻器使用在高频条件下，要考虑其固定有电感和固有电容的影响。这时，电阻器变为一个直流电阻（R0）与分布电感串联，然后再与分布电容并联的等效电路，非线绕电阻器的 LR=0.01-0.05微亨，CR=0.1-5皮法，线绕电阻器的LR达几十微亨，CR 达几十皮法，即使是无感绕法的线绕电阻器，LR仍有零点几微亨。
