这类电路常用在小家电的控制电路板上，优点是成本低廉。但缺点也是非常明显的，安全性低，没有隔离，所以产品中这样的电路部分是要密封的，防止人接触到发生触电事故。这里以可控硅控制电路来谈谈电容降压的应用。下图是一个网友上传到论坛上的，很具备应用的典型性。

下图即为市电电容降压整流电路了，大致原理分析如下：下图的L N 交流，经过保险丝，7D471为压敏电阻，C8为X电容。 然后经过C9降压（R13为放电电阻），R14为防浪涌电阻，经过D3 D4 整流， C10滤波，R15 ZD1 稳压，C11滤波，得到5V的直流电源，本图只是整机产品中的一部分，实际肯定是有5V负载的，这类电路是不允许没有负载的，否则电流都会灌向ZD1了。

看下图，L线经过两个680K的电阻 直接进入单片机的IO口，作为过零检测，用两个串联的目的是为了增大承受电压，因为单电阻的承受电压有限。这样的过零检测方式是属于低成本的应用。

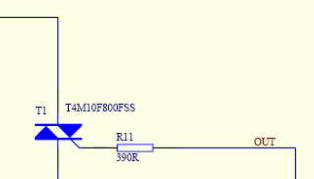

看下图，下图就是可控硅的驱动，直接一个电阻接到单片机的IO，由单片机根据过零信号来控制可控硅什么时候导通。

最后补充：这类的小家电应用电路，优点是成本低廉。但缺点也是非常明显的，安全性低，没有隔离，所以产品中这样的电路部分是要密封的，防止人接触到发生触电事故。
