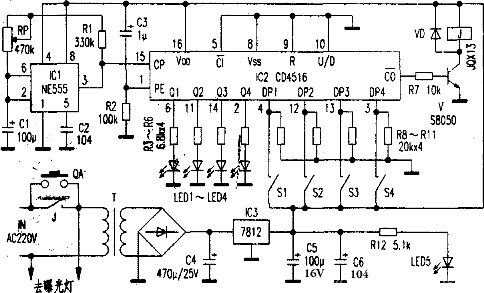

一般丝网曝光所需时长为8～15分钟，附图电路可以在l～15分钟内，以1分钟为间隔，任意设定曝光时间。

图中的集成电路IC2 CD4516是四位二进制可预置数加/减可逆计数器，它具有清零、预置数、加计数和减计数等四种功能；有三个控制端，即加/减计数转换端U/D、预置数端PE和复位端R；有四个置数端DPI～DP4；有四个输出端Ql～Q4；另外还有进位输入端和进位输出端。CP是加或减计数脉冲输入端。

CD4516采用双列直插塑料封装，各功能端与引脚编号的对应关系见真值表（附表）。

CP CI U/D PE R 功能 计数输入 进位输入 加减转换 置数端 清零端 φ l φ 0 0 不计数 ↑ 0 1 0 O 加计数 ↑ O 0 O O 减计数 φ φ φ l O 预置数 φ φ φ φ l 复位

附图电路中，ICl（NE555）等元件组成的方波振荡器，通过调整电位器RP，可使振荡周期为1分钟，振荡脉冲由③脚送往IC2的计数脉冲输入CP@端脚。

IC2的CI进位输入端、U/D加/减计数转换端和R清零端均接地，由真值表可见，本应用的IC2处在减计数状态。IC2的进位输出端，在减计数过程中，除非四个输出端Ql～Q4被减至零，否则。该端为高电平。

每次曝光开始前，通过拨码开关Sl～S4设定曝光时间，即对IC2预置数，这四个开关遵循二进制编码规则，可分别向CD4516预置十进制数l、2、4和8。例如，欲向IC2预置数5，可合上开关S1和S3。预置开关设置好后，按一下启动开关QA，曝光定时开始，曝光灯点亮。

该电路由变压器T和三端稳压器LM7812等元件组成的电源给电路供电，在电容器C3和电阻R2的作用下，IC2的①脚置数PE端出现短时间的高电平，由真值表可知，此时IC2被置数，开关Sl和S3确定的十进制数5被锁存在输出端，发光管LEDl和LED3点亮。指示曝光定时时间为5分钟。由于IC2的输出端Ql～Q4不等于零，所以进位输出端CO为高电平，三极管V饱和导通，继电器J动作吸合，并联在启动按钮QA两端的继电器触点保证了电源的持续供电。

同时，振荡器ICl开始工作，并每分钟向IC2的CP端发送一个减计数脉冲。减计数即曝光定时的进程由发光管LEDl～LED4指示。当输出端Ql～Q4全部被减计数至零时，IC2的CO端变为低电平，继电器释放，电源停电，曝光灯熄灭，一次曝光过程结束，电路恢复为初始状态，等待再一次定时设置和曝光过程。实际上，ICl的振荡周期不一定要严格调整为1分钟，根据曝光定时要求，可调整为50秒～70秒，或其他适当的时长。

本制作涉及的材料均为普通元器件，无特殊要求。变压器T选3—5W、次级电压15V左右；继电器选JQX～13F，线圈电压12V的，该继电器两组触点并联使用，负荷电流可达10A；置数开关Sl～S4可选拨码开关，也可使用其他手头方便的钮子开关等。
