一、流水灯电路原理

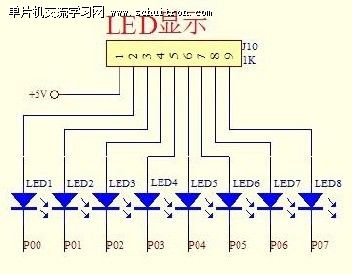

流水灯电路原理图见图1，单片机部分没画出来。八个发光二极管LED1-LED8分别接在51单片机的P0.0-P0.7接口上，单片机输出“0”时，发光二极管亮,按着LED1→LED2→LED3→LED4→LED5→LED6→LED7→LED8的顺序依次点亮。只需要将P0口的某位依次变为低电平就行了。我们这里用了头文件intrins.H中的_crol_(A,B),_cror(A,B)函数，功能为循环移动。

图1：LED流水灯原理图

二、程序编写

/************************************

* 名称 : Main()

* 功能 : 实现灯的闪烁

* 输入 : 无

* 输出 : 无

* 说明 ：也可以使用例1的的方法来关闭数码管

*************************************/

void Main(void)

{

uchar i;

P2 = 0x00;

while(1)

{

P0 = 0x7f; //P0.7亮亮

for(i=0; i<7; i++) //移位7次

{

P0 = _cror_(P0, 1); //_crol_()在intrins.h中定义了，用于循环右移

Delay(15);

}

P0 = 0xfe;

for(i=0; i<7; i++)

{

P0 = _crol_(P0, 1); //用于循环左移

Delay(15);

}

}

}

下面是简单的介绍下intrins.h这个C51的内部函数：

_crol_ 字符循环左移

_cror_ 字符循环右移

_irol_ 整数循环左移

_iror_ 整数循环右移

_lrol_ 长整数循环左移

_lror_ 长整数循环右移

_nop_ 空操作8051 NOP 指令

_testbit_ 测试并清零位8051 JBC 指令

函数名： _crol_，_irol_，_lrol_

原型： unsigned char _crol_(unsigned char val,unsigned char n);

unsigned int _irol_(unsigned int val,unsigned char n);

unsigned int _lrol_(unsigned int val,unsigned char n);

功能：_crol_，_irol_，_lrol_以位形式将val 左移n 位，该函数与8051“RLA”指令相关

函数名： _cror_，_iror_，_lror_

原型： unsigned char _cror_(unsigned char val,unsigned char n);

unsigned int _iror_(unsigned int val,unsigned char n);

unsigned int _lror_(unsigned int val,unsigned char n);

功能：_cror_，_iror_，_lror_以位形式将val 右移n 位，该函数与8051“RRA”指令相关

比如：P0 = _cror_(P0, 1);就是字符右循环1位。
