基于单片机的空调启动保护器设计
时间:03-22 11:52 阅读:941次
*温馨提示:点击图片可以放大观看高清大图
简介: 经过多次实验证实,该基于单片机的空调启动保护器在电源电压不稳定的地方,当空调器断电后无论什么时候再来电,都不会因此而产生烧毁压缩机的故障,也不需人为反复重新将空调器按键启动开机与设置工作模式和状态了,能够达到所需的功能。
基于单片机的空调启动保护器主要应用在一些电网电压不稳定的地方,比如农村或居住地附近有大型的耗电设备。电网电压不稳定会造成空调经常出现断电后又立即上电,而空调器的启动就需人为反复重新按键启动开机与设置工作模式和状态,很麻烦。严重时很容易损坏空调器的压缩机。
本文设计的基于单片机的空调启动保护器原理是在每次上电时启动通电延时启动保护器,对空调器的控制电路的电源延时3~5分钟。
实现方法是在空调器的启动按键开关两端并联一个由空调器通电延时启动保护器控制的电子开关,自动控制空调器的按键开关启动开机。另外,根据复位电路的功能和工作原理,人为取消空调器控制电路中复位电路的作用。这样仅需第一次对空调器通电开机设置工作模式和状态,以后反复重新启动,空调器通电开机都能按第一次设置的工作模式和状态而运行。
一、硬件设计
基于单片机的空调启动保护器的原理图如图1所示,将空调器的电源和空调器通电延时启动保护器的电路通电,这时延时启动保护器电路中的U1单片机AT89C51通电,复位电路复位,AT89C51根据设计的程序正常运行。U1的21引脚输出维持5分钟的“0” 电平,而使U2七单元功率驱动电路2003A的7引脚与10引脚这一路功率驱动电路中的晶体三极管截止,U2的10引脚输出“1”电平,U3光控可控硅MOC3020中内部的发光二极管截止,光控双向可控硅截止,Q双向可控硅的触发电路无触发控制信号,Q截止,在按键开关两端并联的由空调器延时启动保护器控制的电子开关断开,空调器的控制电路因没通电不能启动,指示空调器通电启动状态的灯泡不发光。

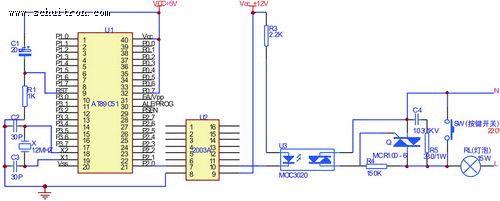

图1单片机控制的空调器通电延时启动保护器电路
当空调器通电延时启动保护器通电延时5分钟时间到后,这时,U1的21引脚输出“1”电平,而使U2 的7引脚与10引脚这一路功率驱动电路工作,U2的10引脚输出“0”电平,U3内部的发光二极管导通发光,光控双向可控硅受光照导通,给Q的触发电路产生触发控制信号,Q双向可控硅在交流电220V或380V的作用下导通,在按键开关两端并联的由空调器延时启动保护器控制的电子开关闭合,等效于空调器的按键开关闭合,空调器通电启动开机工作。同时指示空调器通电启动状态的灯泡点亮。3秒钟后,U1的21引脚又输出 “0” 电平,这时,空调器延时启动保护器电路的状态与前面U1的21引脚输出“0”电平的情况相同。空调器通电启动结束。空调器通电启动结束后进入正常工作状态。以上就完成了空调器通电延时5分钟启动的工作过程。当出现断电又再来电时将重复以上工作过程,实现对空调器通电延时启动保护的作用。
二、程序设计
在此给出延时1S和延时1分钟的子程序
1.延时1S的子程序
YSIS: MOV R5,#100;延时1秒
D1: MOV R6,#20;延时10毫秒
D2: MOV R7,#248;
HERE: DJNZ R7,HERE;
DJNZ R6,D2;
DJNZ R5,D1
RET
2.延时1分钟子程序的程序
Delay: MOV R4, #60; 子程序延时60秒
Do: MOV R5, #100; 1秒
D1: MOV R6, #20; 10毫秒
D2: MOV R7, #248
DJNZ R7, $
DJNZ R6, D1
DJNZ R5, D1
DJNZ R4, D0
RET
三、总结
经过多次实验证实,该基于单片机的空调启动保护器在电源电压不稳定的地方,当空调器断电后无论什么时候再来电,都不会因此而产生烧毁压缩机的故障,也不需人为反复重新将空调器按键启动开机与设置工作模式和状态了,能够达到所需的功能。
