一、DDS基本工作原理

DDS的基本原理是利用奈奎斯特采样定理，通过查表法产生波形。DDS的结构有很多种，其基本的电路原理可用下图来表示。它主要包括相位寄存器、相位全加器、相位／幅度变换、D/A转换器，相位寄存器和相位全加器构成相位累加器。

二、电路设计

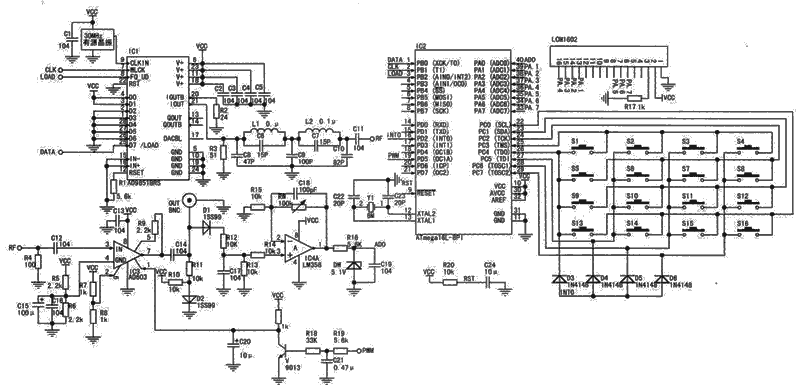

电路原理如下图所示，可分为四个部分：以IC1为核心的DDS;以IC2为核心的键盘、显示及控制电路；以IC3为核心的AGC电路；以IC4为核心的检波电路。

三、软件设计

编译环境选用CodeVesionAVR，它有丰富的库函数可以调用，使源代码简化。软件主要包含控制AD9851、AGC控制、键盘与LCD控制、模拟FM调制等几个方面的程序段。

四、安装与调试

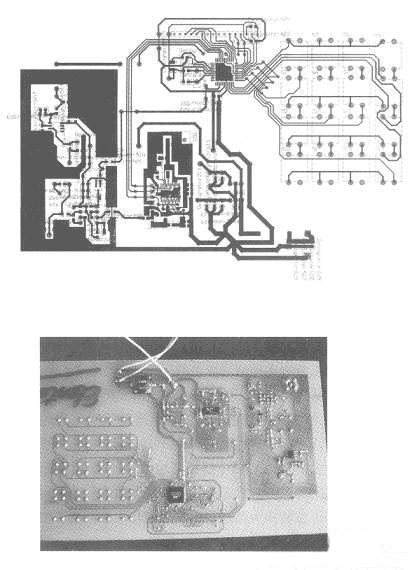

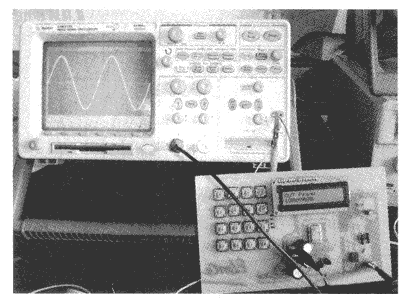

AD9851的布线非常重要，应采用星形接地方式供电上图是本电路的PCB，采用贴片元件，由于电路比较简单，图中没有标注元器件名，可根据中图焊接，其他部分电路的布线没有特殊要求。电路焊接完毕后，将ATmega16的ISP插座搭焊在电路上，程序烧录完毕后将其移除即可。开机后LCD应显示“DDS”字样，然后输入频率并按S16结束，当键入的频率在1—20MHz范围内，输出信号的峰峰值为1V左右。最低键入的频率为1Hz，最高为70MHz，最小分辨率为1Hz，由于AD603随输入频率的升高放大能力会变差，所以50MHz以上的输出幅度非常小。按S15可输出中心频率为10MHz，频偏为lOkHz，调制信号约6kHz的FM信号。下图位该DDS输出10MHz时的波形测试。
