利用LCD1602实现数字和英文字符的显示

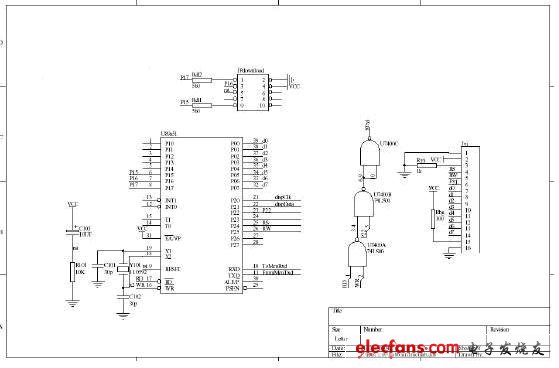

实验原理图

实验程序

#include

#include

#include

#include

#include

#define busy 0x80 //用于检测LCD 状态字中的Busy 标识

#define RSaddr 0x1000

#define RWaddr 0x2000

#define CSaddr 0x0400

#define adtn 0xc8ff

#define wc 0xcfff

#define wd 0xdfff

#define rc 0xefff

unsigned char code homepage[] = {"www.ispdown.com"};

unsigned char code email[] = {"ispdown@21cn.com"};

//5ms 延时

void delay5ms(void)

{

unsigned int TempCyc = 5552;

while(TempCyc--);

}

//----------------------------------

//400ms 延时

void delay400ms(void)

{

unsigned char TempCycA = 5;

unsigned int TempCycB;

while(TempCycA--)

{

TempCycB=7269;

while(TempCycB--);

};

}

//--------------------------------

void waitLcd()

{

char temp;

bit flag=1;

while(flag==1)

{

//temp=XBYTE[CSaddr+RWaddr+adtn];

temp=XBYTE[rc];

if (temp>>7==0) flag=0;

P1=temp;

}

P1=0xff;

}

//---------------------------------

void WC_Lcd(bit isCheck,char c)

{

if (isCheck==1) waitLcd();

//XBYTE[CSaddr+adtn]=c;

XBYTE[wc]=c;

}

//--------------------------------

void WD_Lcd(char c)

{

waitLcd();

//XBYTE[CSaddr+RSaddr+adtn]=c;

XBYTE[wd]=c;

}

//----------------------------------

void LcdInit()

{

delay5ms();

delay5ms();

delay5ms();

WC_Lcd(0,0x38); //三次显示模式设置，不检测忙信号

delay5ms();

WC_Lcd(0,0x38);

delay5ms();

WC_Lcd(0,0x38);

delay5ms();

WC_Lcd(1,0x38); //显示模式设置,开始要求每次检测忙信号

WC_Lcd(1,0x08); //关闭显示

WC_Lcd(1,0x01); //显示清屏

WC_Lcd(1,0x06); // 显示光标移动设置

WC_Lcd(1,0x0C); // 显示开及光标设置

}

//-------------------------------------------------------------------------

//按指定位置显示一个字符

void displayOneChar(unsigned char X, unsigned char Y, unsigned char DData)

{

Y &= 0x1;

X &= 0xF; //限制X 不能大于15，Y 不能大于1

if (Y) X |= 0x40; //当要显示第二行时地址码+0x40;

X |= 0x80; //算出指令码

WC_Lcd(0,X); //这里不检测忙信号，发送地址码

WD_Lcd(DData);

}

//-------------------------------------------------------------------------------

//按指定位置显示一串字符

void displayListChar(unsigned char X, unsigned char Y, unsigned char code *DData)

{

unsigned char ListLength;

ListLength = 0;

Y &= 0x1;

X &= 0xF; //限制X 不能大于15，Y 不能大于1

while (DData[ListLength]>0x20) //若到达字串尾则退出

{

if (X <= 0xF) //X 坐标应小于0xF

{

displayOneChar(X, Y, DData[ListLength]); //显示单个字符

ListLength++;

X++;

}

}

}

//====================================

void main(void)

{

delay400ms();

LcdInit();

displayListChar(0, 0, homepage);

displayListChar(0, 1, email);

while(1);

}
