在看门狗计数器（WDCNTR）溢出之前，如果采用正确的时序向WDKEY写人数据就可以使WDCNTR复位。当向WDKEY写0x55时，WDCNTR复位到使能位置；只有在向WDKEY写0xAA后才会使WDCNTR真正地复位。0x55和0xAA以外的任何数据写到WDKEY都会引起系统复位。只要向WDKEY写0x55和0xAA，无论写的顺序如何都不会导致系统复位，而只有先写Ox55再写OxAA才会使WDCNTR复位。表1列出了看门狗操作的几种情况。

表1 看门狗操作实例

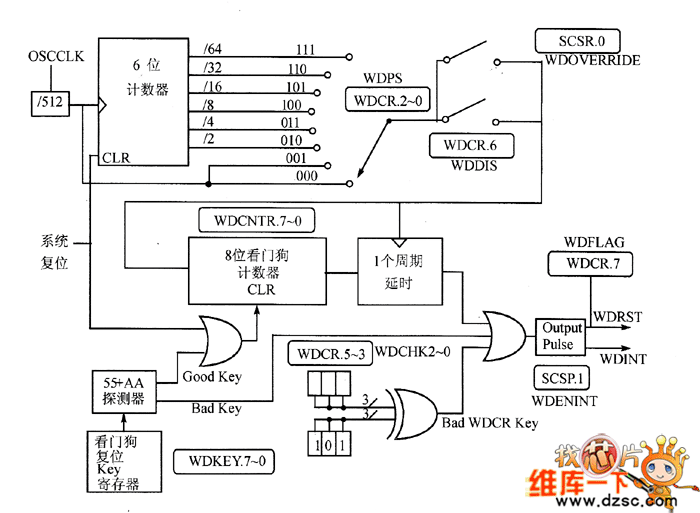

看门狗的预定标寄存器可以用来提高看门狗的计数溢出周期。逻辑校验位（WDCHK）是看门狗的另一个安全机制，所有访问看门狗控制寄存器（WDCR）的写操作中，相应的校验位（位5～3）必须是“101”，否则将会拒绝访问并会立即触发复位。看门狗的内部原理如图1所示。

图1 看门狗内部原理图
