由于本公司市场产品统一采用TI DSP芯片（TMS320LF2403、TMS320LF2407）做研发。生产【高端园林机械自动化】直流无刷马达产品销往欧盟各地，它的工作电压DC 50V（由大功率动力移动电源）提供电力供电系统，可以驱动200-500W直流无刷马达。经常烧录升级软件版本以及功能创新TI DSP芯片。公司通过代理商买了3个C2000 XDS510LC JTAG仿真。今天一上班就听到生产现场传来【怪异】求救电话，说3个C2000JTAG仿真要都集体‘**’啦，有一种预感这是个不好消息，流水线告急，赶紧带上巡拉必备工具。我要马上我赶紧到生产现场，否则会有【停拉】传票，而且还要写很长FAE分析报告。

到了现场，我也很惊讶，烧录产品升级端口处PCBA一片漆黑，升级端口已经烧焦面目全非（我们公司是生产产品同时烧录升级程序）。经过初步分析是升级端口有短路引起。偶的心里瓦凉、瓦凉的，经过了解此C2000 XDS510LC JTAG仿真器原装正品在国外公司制造保修很不方便。送修是不可能，要购买的话漂洋过海最少最快都要15天，产品又要紧急出货。延误货期还要承担扣款风险。流水线50多名员工全部空闲下来了，看来只能现场维修解决。

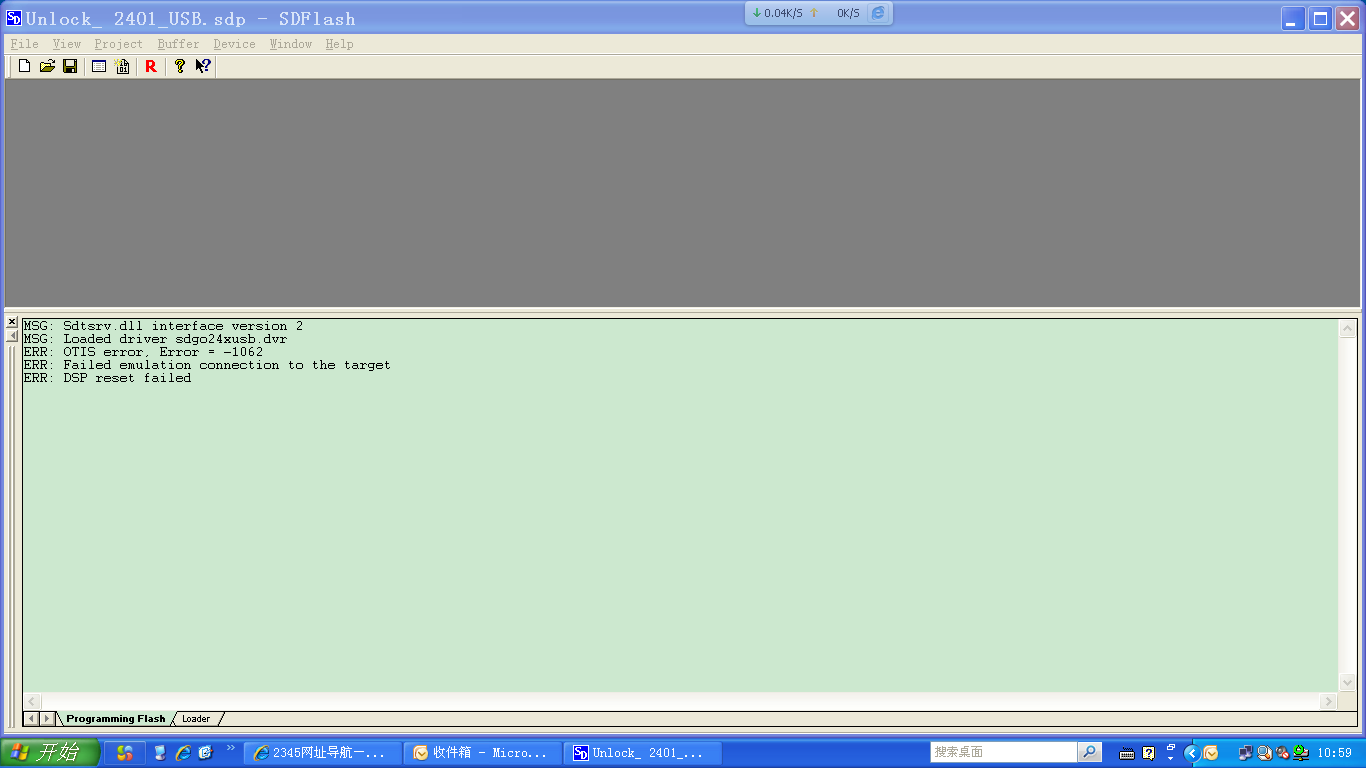

打开【SDFlash】软件出现以下错误信息提示：

MSG: Sdtsrv.dll interface version 2 //烧录软件2.0版本

MSG: Loaded driver sdgo24xusb.dvr//载入24xusb驱动

ERR: OTIS error, Error = -1062//烧录接口连接错误

ERR: Failed emulation connection to the target //提示连接识别烧录仿真器不成功

ERR: DSP reset failed//DSP复位失败。

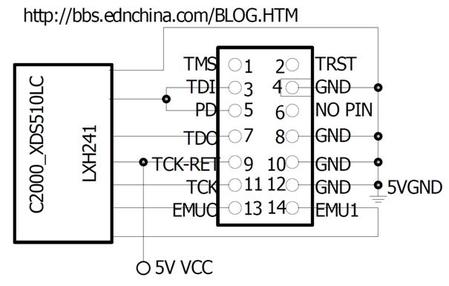

把C2000 XDS510LC JTAG仿真器拆开使用万用表对地测试升级的接口1、3、5、7、对地电阻的脚已经短路，再测该六相门芯片LXH241的7、12、13、14脚已经对地短路。芯片LXH241已经被击穿，购买该芯片回来更换后。在测对地电阻是无穷大。很是纠结一下，见‘鬼’了，怎么会出现这种情况呢？一开始换真怀疑LXH241是不是有质量问题。

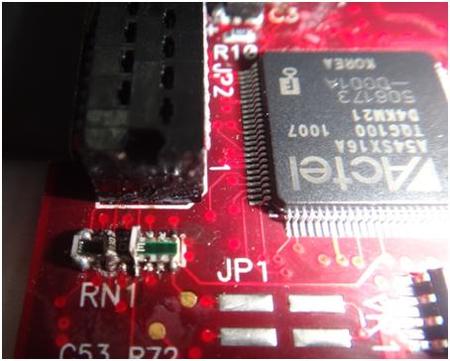

进一步分析C2000 XDS510LC JTAG仿真器外围电路分析发现升级接口1、3.、5、7、9、11、13和六相门芯片LXH241中间还有33欧盟排阻隔离，用万用表测33欧盟排阻有三个已经击穿开路。由于手头没有合适排阻，只能临时使用0603电阻代替焊接，焊完电阻试机烧录升级成功，至此因为这个‘小小鬼’‘排阻’引起3个仿真器故障‘**’已经彻底解决。生产线恢复正常。

此原厂C2000 XDS510LC JTAG仿真器价格3500RMB一个，防止遇到同样类似问题网友少走弯路。正常烧录成功如以下提示：

MSG: Sdtsrv.dll interface version 2【SD FLASH软件界面版本提示是2.0 OK】

MSG: Loaded driver sdgo24xusb.dvr【载入sdgo24xusb驱动器OK】

MSG: DSP reset succeeded【DSP复位成功表示仿真器已连接到烧录目标PCB板OK】

MSG: Loading flash image file【正在成功载入flash映像文件OK】

MSG: Erase flash succeeded.【擦除flash成功OK】

MSG: Program flash succeeded.【编程flash成功OK】

MSG: Verify flash succeeded.【检查flash成功OK】
