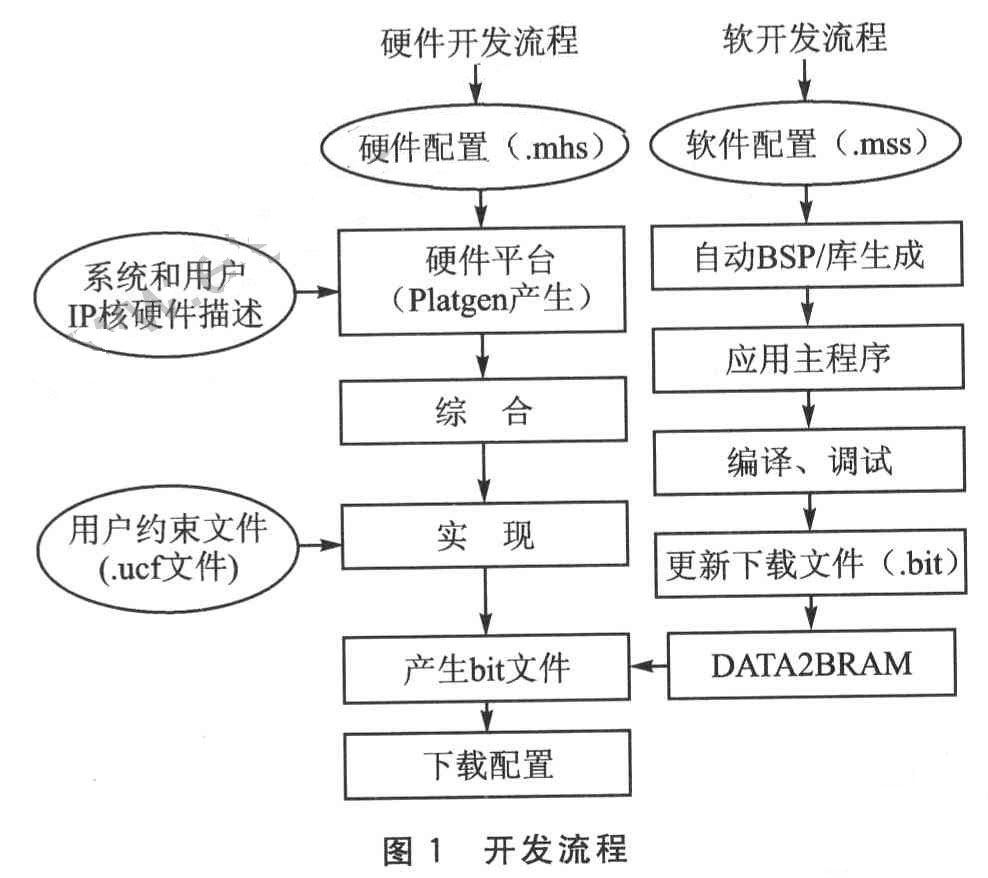

1 开发流程

MHS和MSS文件都是根据系统要求在EDK环境下生成的。MHS文件包含了对整个嵌入式系统的定义，包括处理器、总线、外围设备、地址空间等，用于整个硬件平台的综合、实现；MSS文件包含了操作系统、设备驱动等信息，将其输入到库生成器（Libgen），产生应用程序中需要的驱动程序及Xilinx的调用库。 嵌入式开发软件EDK为设计人员提供了自动化的设计向导--BSB（BaseSystemBuilder），可以指引工程师快速完成整个设计过程。在利用BSB创建嵌入式系统过程中，利用嵌入式硬件平台的XBD文件对板级各个功能电路的描述，按步骤选择需要的电路模块添加到MHS文件中，从而减少出现错误的可能，降低学习难度。因此，一个新的嵌入式FPGA硬件平台确定以后，在EDK中针对开发板进行嵌入式系统开发，可以利用相应的XBD文件，快速建立一个基于FPGA的嵌入式系统。

2 板级描述文件XBD

XBD（Xilinx Board Description）文件定义了电路板的功能模块以及各个模块与FPGA芯片的接口情况，利用BSB可以将XBD文件中包含的功能模块加入到要建立的嵌入式系统中。

在EDK的安装目录下，Xilinx公司为设计者提供了一些开发板的XBD文件。但是，一个新的嵌入式硬件平台建立后，想要在EDK软件中利用BSB向导读取硬件电路的信息，从而高效无误地产生FPGA嵌入式系统，需要针对电路板上的各个单元电路设计新的XBD文件来描述硬件平台的信息。通常，一个XBD文件包括如下信息：

◆电路板所支持的功能模块的FPGA接口；

◆每个模块的属性、参数、端口定义；

◆不同端口或模块间的连接信息；

◆每个FPGA引脚的UCF约束信息。

由于XBD文件是对硬件各功能模块的描述，因此在设计XBD过程中也是以模块的形式来表示电路板信息的，而且各个功能块的描述具备相似的结构，使用相同的赋值命令进行具体参数定义。

2.1,模块的定义

一个完整的模块定义如下：

BEGIN

:

END

关键字BEGIN表示一个新的模块开始，后面是要定义模块的类型，中间部分是与描述IP核行为的MPD文件相对应的各种参数。当前，XBD文件能够识别3种类型的模块定义：

①IO_INTERFACE.IO_INTERFACE指定了一个电路板上的物理模块（不包括FPGA本身），每一个IO-INTERFACE在板上应该有一个在FPGA中使用的软IP核与之相对应。

②IO_ADAPTER.IO_ADAPTER指定了连接IO_INTERFACE引脚与相应软IP端口的软胶合逻辑。

③FPGA.FPGA模块代表FPGA本身。

2.2 赋值命令

每个BEGIN-END模块包括多个赋值命令。赋值命令至少包括一个name-value对，还可以加入多个name-value子对。

赋值命令包括：

①ATTRIBIJTE.ATTRIBUTE命令是对属性命名的关键字。对于经过ATTRIBUTE赋值的对象，EDK工具会执行某种操作或以特定的方式使用该对象。ATTRIBUTE赋值命令可以在BEGIN-END模块内部或者外部使用。

②PARAMETER.PARAMETER命令将IP核中的PARAMETER参数同XBD文件中的IO_INTERE、ACE联系在一起，且PARAMETER命令只能在IO_INTERFACE模块内部使用。

③PORT.PORT命令用来指定电路板上各个模块（包括FPGA）的连通性，只能在IO_INTERFACE和IO_ADAPTER模块内使用。

PARAMETER和PORT命令后能够跟随子属性，每一个子属性也是name-value对。子属性必须同PA-RAMETER和PORT命令在同一行，并且用逗号隔开。

3 XBD文件的设计实现

在基于FPGA的嵌入式系统中，无论是硬核Power-PC还是软核Microblaze处理器，都是通过IP核的方式与周围设备进行操作的，因此，在XBD中定义电路模块时要选择与实际电路相对应的IP核。在描述IP核行为的MPD文件中，定义了IP核的各种参数，I0_INTERFACE的子属性IOTYPE决定了该IP核是否能够与电路板上的特定模块进行连接，通过查看MPD文件的信息就可以知道该IP的功能及其各种参数。例如，对于电路板上的4个LED显示单元，为了能够利用BSB将其加入到嵌入式系统中，需要在XBD文件中定义一个能够对4个LED进行操作的模块。在基于FPGA的嵌入式系统中，处理器通过通用I/O接口GPIO对LED进行操作，故LED在XBD中要定义一个IOTYPE为GPIO的I0_INTER-FACE模块，表示可以通过这个模块与实际电路板上的I/O进行通信。在GPIO的MPD文件描述中，对于I0_IN-TERFACE进行了如下定义：

IO_INTERFACE IO_IF=gpio_O,IO_TYPE=XIL_GPIO_V1

这个I0_INTERFACE表明IP核可以和GPIO进行通信。

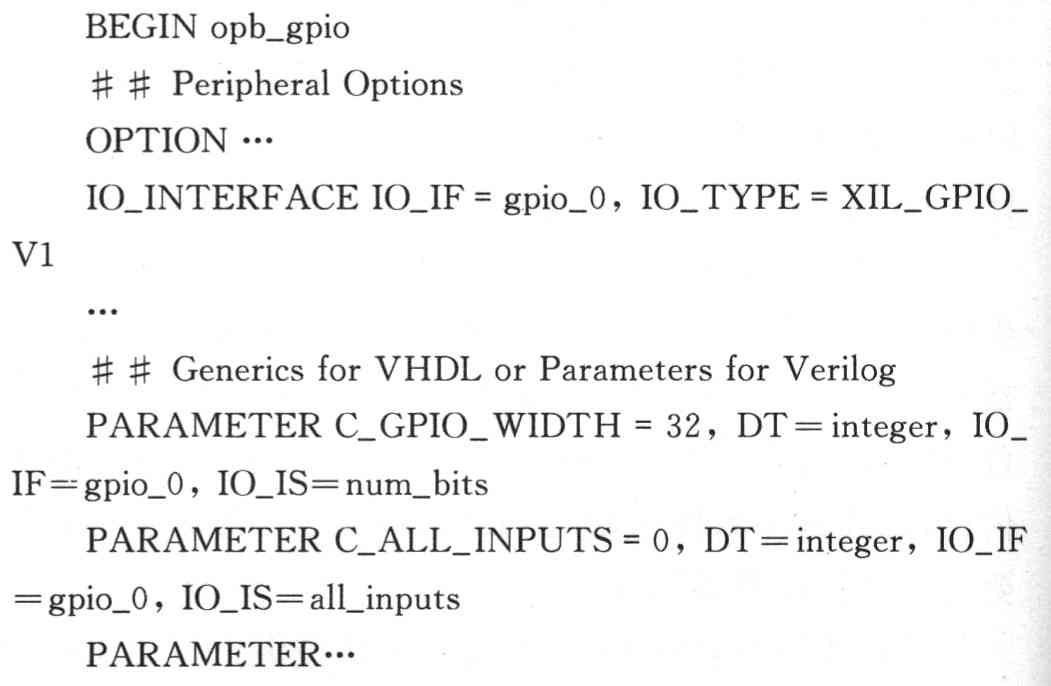

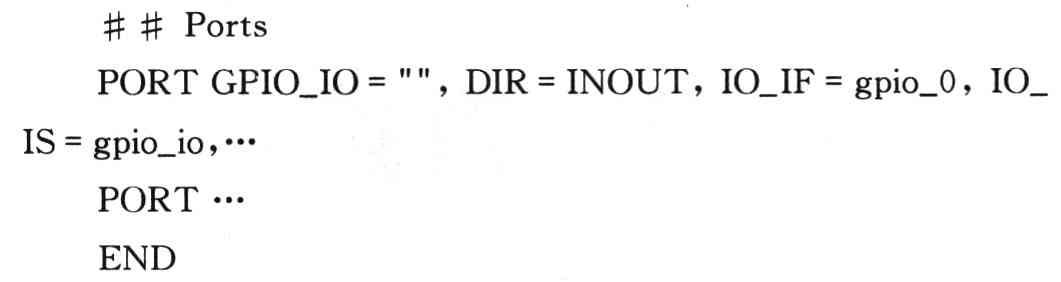

与电路板上特定模块通信的IP核选定后，根据实际的电路特点，在XBD文件中指定模块的参数值，这些参数值都要与MPD文件中的参数一一对应。需要指出的是，EDK工具是利用XBD文件中的IO_IS子属性将IP核的端口与电路板上模块连接在一起的。在MPD文件中，GPIO的部分描述摘录如下：

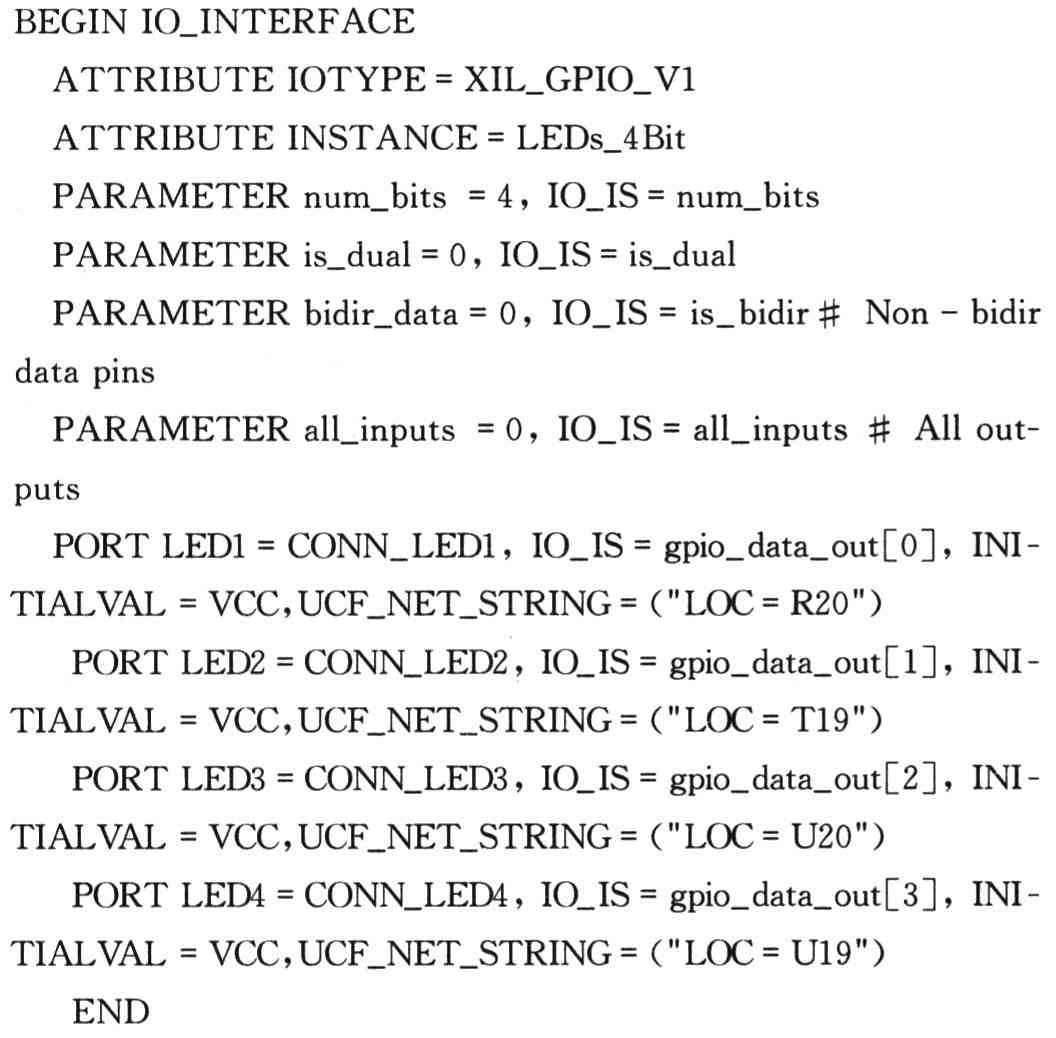

MPD文件定义了IOTYPE类型为XIL_GPIO_V1的I/O接口，并且有C_GPIO_WIDTH和C_ALL_INPUTS两个参数。这些参数跟随的I0_INTERFACE是通过IO_IF子属性来指定的。同样，PORT GPIO_IO也是通过IO_IF子属性来表示属于gpio_0接口的。通过MPD文件对GPIO的描述，可以通过将电路板上的4个LED电路模块在XBD文件中定义一个IO_INTERFACE模块来表示。

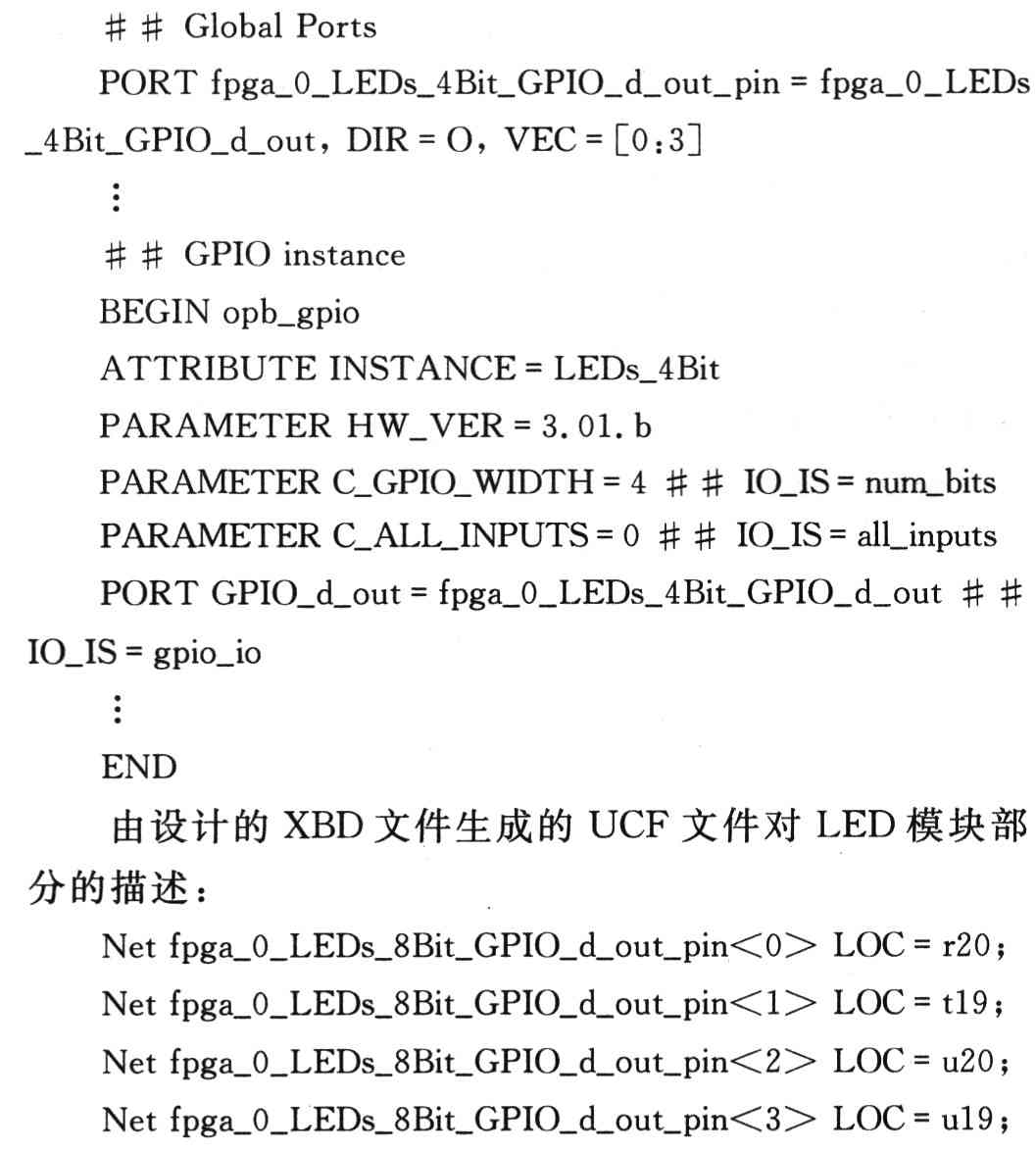

可以看到，MPD文件中I0TYPE类型为XIL_GPIO_V1的IO_INTERFACE同XBD文件中IOTYPE类型同样为XIL_GPIO_V1的LEDs_4BIT模块是匹配的。因此，子属性IO_IS决定了IP核中的端口同XBD文件中哪个端口连接。最终，利用自己设计的XBD文件中的LEDs_4BIT模块，通过BSB建立一个基于FPGA的嵌入式系统。实际电路板中4个LED在构建的硬件配置文件MHS中的描述如下：

类似于在XBD文件中设计一个与4个LED进行通信的GPIO模块，利用同样的方法，在XBD中能够完成电路板上其他模块的设计，如UART、按键、存储器等。在XBD文件中将电路板上所有的模块信息设计完成之后，为了使EDK软件中的开发向导BSB能够读取到自己设计的XBD文件的信息，要将XBD文件存放到EDK安装目录下的 /boards中。应该注意的是，开发板的目录名称必须同板本身的名称相同，每个开发板目录下应该包括一个/data目录，XBD文件必须以_v2_2_O.xbd的形式命名，并且存放在这个/data目录下，例如…/boards/myboard_revl/data/myboard_rev1_v2_2_0.xbd.这样，在利用BSB创建嵌入式系统过程中，XPS工具就会自动搜索 /boards目录，并将该目录下存在的描述开发板信息的XBD文件在创建向导BSB中显示出来。

4 总 结

板级描述文件XBD在利用BSB快速构建基于FPGA的嵌入式系统中起着非常重要的作用，本文针对新的硬件平台的XBD文件设计进行了介绍。在XBD文件设计时，针对电路板上的各个实际电路模块，通过对照相应描述IP行为的MPD文件进行各个电路模块的设计与实现。
